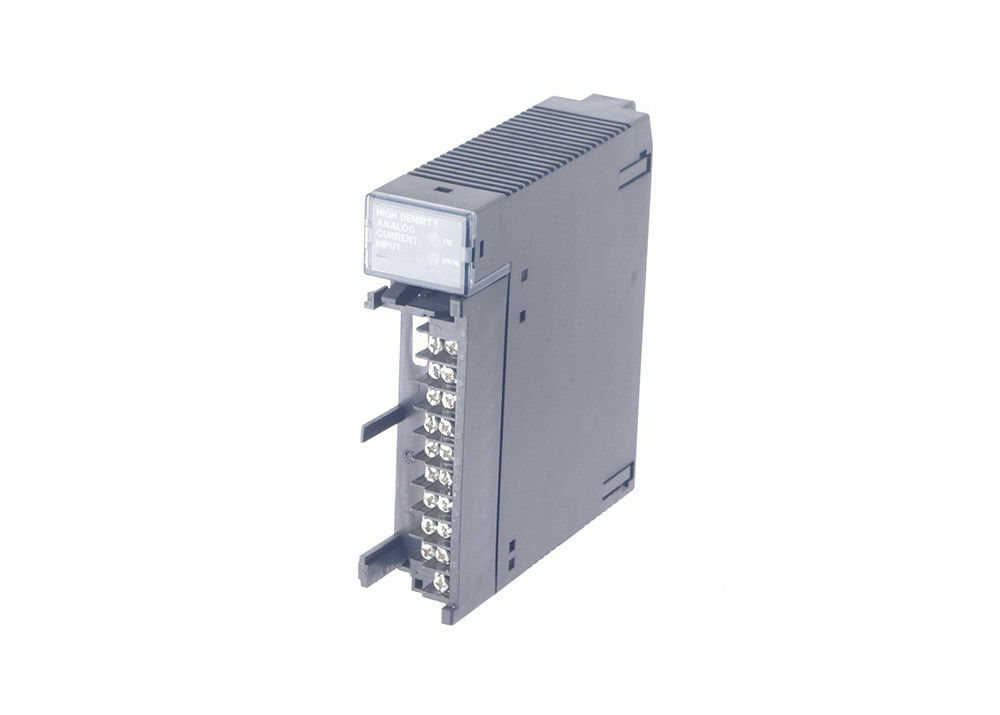

IC693ALG223 Ge Fanuc Series 90-30 Προγραμματιζόμενη Λογική Μονάδα Ελέγχου
Περιγραφή Προϊόντος
Το IC693ALG223 είναι μια μονάδα αναλογικής εισόδου ρεύματος RX3i της σειράς PACSystems 90-30 που προσφέρει 16 κανάλια. Τα 16 ξεχωριστά και μονοκατάληκτα κανάλια της μονάδας μπορούν να διαμορφωθούν για οποιαδήποτε από τις ακόλουθες τρεις περιοχές: 4 έως 20 mA, 0 έως 20 mA ή 4 έως 20 mA Ενισχυμένη. Και οι δύο υψηλές και χαμηλές ειδοποιήσεις είναι διαθέσιμες σε κάθε περιοχή. Στην ενισχυμένη περιοχή, η μονάδα IC693ALG223 μπορεί να ρυθμιστεί με ένα όριο χαμηλής ειδοποίησης για την ανίχνευση ρεύματος εισόδου με ανίχνευση σφάλματος ανοιχτού καλωδίου στις εφαρμογές 4 έως 20 mA. Οι ειδοποιήσεις υψηλής ειδοποίησης μπορούν επίσης να ρυθμιστούν από τον χρήστη. Επιπλέον, αυτή η μονάδα αναφέρει την κατάσταση, συμπεριλαμβανομένης της κατάστασης τροφοδοσίας στην CPU. Το IC693ALG223 μπορεί να χρησιμοποιηθεί σε οποιαδήποτε υποδοχή I/O που προσφέρει σειριακό σύνδεσμο στο σύστημα RX3i ή Series 90-30.
Ειδικά για τη μονάδα IC693ALG223, καταναλώνονται 120 mA από μια διαύλο 5 VDC στην πλάτη του ελεγκτή. Αυτό απαιτεί επίσης 65 mA συν ρεύμα βρόχου από τροφοδοσία +24 VDC που παρέχεται από τον χρήστη. Ο ρυθμός ενημέρωσης 6 ms είναι στάνταρ με απομόνωση 250 VAC συνεχούς ή 1500 VAC για ένα λεπτό. Κατά τη σάρωση ενεργών καναλιών, ο αριθμός των καναλιών που θα σαρωθούν θα ολοκληρωθεί σε σειριακή σειρά. Οι αναλογικές τιμές κλιμακώνονται σε ολόκληρη την περιοχή του μετατροπέα με εργοστασιακή βαθμονόμηση που προσαρμόζει την αναλογική τιμή ανά bit. Οι υποδοχές RX3i υποστηρίζουν αναβαθμίσεις στο firmware που σχετίζεται με αυτήν τη μονάδα, αλλά αυτό δεν περιλαμβάνει τις υποδοχές 90-30. Το IC693ALG223 είναι επίσης εξοπλισμένο με ενδεικτικές λυχνίες LED που εκπέμπουν ON, OFF και FAIL για να βοηθήσουν τον χρήστη στη λειτουργία και την αντιμετώπιση προβλημάτων.
Τεχνικές Προδιαγραφές
| Αριθμός καναλιών: |
1 έως 16 επιλέξιμα |
| Εύρος Ρεύματος Εισόδου: |
0 έως 20 mA, 4 έως 20 mA και 4 έως 20 mA ενισχυμένο |
| Βαθμονόμηση:: |
Εργοστασιακά βαθμονομημένο σε 4 µA ανά μέτρηση ή 5 µA ανά μέτρηση |
| Ρυθμός Ενημέρωσης: |
13 msec (όλα τα 16 κανάλια) |
| Απόκριση Φίλτρου Εισόδου: |
19 Hz |
| Κατανάλωση Ενέργειας: |
120 mA από τη διαύλο +5 V ή 65 mA από τη διαύλο +24 V
|
Σχετικά με το IC693ALG223
Η μονάδα Προγραμματιζόμενης Λογικής Μονάδας Ελέγχου (PLC) GE Fanuc Series 90-30 με αριθμό καταλόγου IC693ALG223 είναι μια μονάδα αναλογικής εισόδου δεκαέξι (16) καναλιών, μονοκατάληκτη, η οποία χρησιμοποιείται για τη διασύνδεση συσκευών πεδίου και οργάνων που παρέχουν αναλογικά σήματα ως αναπαράσταση της μέτρησης μεταβλητής διεργασίας. Συγκεκριμένα, κάθε κανάλι του IC693ALG223 είναι διαμορφώσιμο για λήψη σημάτων 0-20 mA, 4-20 mA και 4-20 mA ενισχυμένο. Ορισμένες από τις συσκευές που είναι ικανές να παρέχουν αυτά τα σήματα είναι Μεταδότες, ανάδραση ταχύτητας Μεταβλητής Συχνότητας (VFD), καταγραφείς δεδομένων, μετρητές πάνελ και άλλες συσκευές.
Το IC693ALG223 είναι μια μονάδα ενός slot που εγκαθίσταται σε οποιοδήποτε slot μιας πλάτης βάσης Series 90-30 5-slot ή 10-slot. Ανάλογα με τον εγκατεστημένο ελεγκτή, ο αριθμός των επιτρεπόμενων περιπτώσεων του IC693ALG223 ποικίλλει. Για το σύστημα Μοντέλο 311, Μοντέλο 313 και Μοντέλο 323, είναι συμβατές έως και Τέσσερις (4) περιπτώσεις μονάδας. Για το σύστημα Μοντέλο 331, Οκτώ (8) μονάδες, Δώδεκα (12) με σύστημα Μοντέλο 340 και 341 και 51 σε συστήματα Μοντέλο 351 και 352.
Το IC693ALG223 έχει ανάλυση 12-bit με ρυθμό ενημέρωσης 13 msec για όλα τα 16 κανάλια, απόλυτη ακρίβεια ± 0,25% της πλήρους κλίμακας @ 25 Deg. Κελσίου (77 Deg. Φαρενάιτ): ± 0,5% της πλήρους κλίμακας εντός της καθορισμένης περιοχής θερμοκρασίας λειτουργίας και γραμμικότητα < 1 LSB από 4 έως 20 mA για την περιοχή 4 έως 20 mA και < 1 LSB από 100 µA έως 20 mA για τις περιοχές 0 έως 20 mA και 4 έως 20 mA Ενισχυμένο. Αυτή η μονάδα είναι σχεδιασμένη με δυνατότητα απομόνωσης 1500 volt μεταξύ της πλευράς πεδίου και της πλευράς λογικής.
Η μονάδα αναλογικής εισόδου 16 καναλιών IC693ALG223 διαθέτει απόκριση φίλτρου εισόδου 200 Hertz και αντίσταση εισόδου 250 ohms. Ο μέγιστος αριθμός μονάδων αναλογικής εισόδου ρεύματος που μπορούν να εγκατασταθούν στο σύστημα είναι 4 με CPUs 311, 313 και 323, 8 με CPU 331 και 12 με CPUs 340 και 341. Έχει υψηλά επίπεδα ανάλυσης και ακρίβειας για να διαχειριστεί πολύ ευαίσθητα αναλογικά σήματα. Μπορεί να λάβει αναλογικές εισόδους από διάφορους αισθητήρες όπως αισθητήρες στάθμης, αισθητήρες ροής και αισθητήρες θερμοκρασίας. Η ακρίβεια κάθε καναλιού είναι 4 μικροαμπέρ ανάλυσης στην περιοχή ρεύματος 4 έως 20 milliamps, 5 μικροαμπέρ ανάλυσης στην περιοχή ρεύματος 0 έως 20 milliamps και 5 μικροαμπέρ ανάλυσης στην περιοχή 4 έως 20 ενισχυμένα milliamps. Χρησιμοποιεί εξωτερικό τροφοδοτικό με εύρος τάσης 20 έως 30 Volts DC και 10% κυμάτωση τάσης τροφοδοσίας. Αυτή η μονάδα είναι σχεδιασμένη για να υποστηρίζει ένα ευρύ φάσμα βιομηχανικών σημάτων
Τεχνικές Προδιαγραφές για IC693ALG223
| Μάρκα |
GE Fanuc |
| Σειρά |
Series 90-30 |
| Αριθμός Μέρους |
IC693ALG223 |
| Εύρος |
4-20 mA, 0-20 mA |
| Ακρίβεια |
0,25% στους 25 βαθμούς Κελσίου |
| Περιγραφή Προϊόντος |
Αναλογική Είσοδος Ρεύματος |
| Εξωτερική Τροφοδοσία |
24 VDC |
| Περιγραφή Προϊόντος |
Αναλογική Είσοδος Ρεύματος |
| Αριθμός Καναλιών |
16 |
| Απομόνωση |
1500 βολτ RMS από το πεδίο στην πλευρά λογικής |
| Ρυθμός Ενημέρωσης |
13 ms όλα τα κανάλια |
| Ανάλυση στα 4-20 mA |
4 μικροαμπέρ |
| Ανάλυση στα 0-20 mA |
5 μικροαμπέρ |
| Αντίσταση Εισόδου |
250 ohms |
| Απόκριση Φίλτρου Εισόδου |
200 Hertz |
| Εσωτερική Κατανάλωση Ενέργειας |
120 mA στα 5 VDC, 65 mA, Παρέχεται από τον χρήστη 24 VDC |
