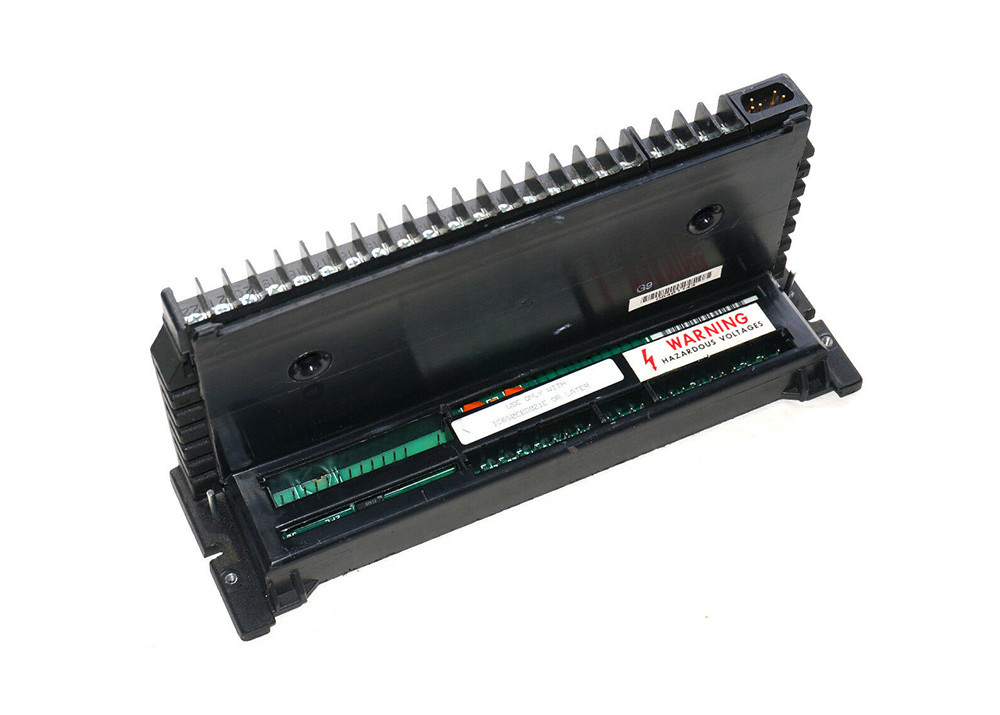

Το IC660TBD023 είναι ένα τερματικό μπλοκ με 16 διακριτά κυκλώματα I/O. Έχει σχεδιαστεί με τάση μεταξύ 18 και 30 Volts DC.Πρόκειται για ένα τερματικό τεμάχιο βιομηχανικής αυτοματοποίησης που κατασκευάζεται από την GE Fanuc και αποτελεί μέρος της σειράς προϊόντων IC660.Η συναρμολόγηση του τερματικού έχει κατασκευαστεί με διαγνωστικά χαρακτηριστικά που μπορούν να ανιχνεύσουν υπερβολικές θερμοκρασίες, ανοικτά καλώδια στις εισόδους τριών καταστάσεων, καταστάσεις υπερφόρτωσης και καταστάσεις χωρίς φορτίο.Η συναρμολόγηση σχεδιάστηκε με ανοιχτή αρχιτεκτονικήΤα 16 κυκλώματα στο τερματικό μπλοκ IC660TBD023 είναι απομονωμένα και έχουν τους δικούς τους δείκτες LED. Με 2 Amps ονομαστικού ρεύματος σε κάθε ένα από τα 16 κυκλώματα, το τερματικό μπλοκ εξαλείφει 68.8 βατ ενέργειας ως θερμότητα και έχει μπλοκ με μπλοκ απομόνωση στα 1500 Volts.

Σε σταθερή κατάσταση, το τερματικό μπλοκ IC660TBD023 έχει ρεύμα εξόδου 2 Amps ανά κύκλωμα.Το ρεύμα διαρροής εκτός κατάστασης είναι 1 milliamp. Σε θερμοκρασία 34 βαθμών Κελσίου, το ρεύμα εξόδου του τερματικού είναι 15 Amps. Το ελάχιστο συνιστώμενο φορτίο του τερματικού μπλοκ IC660TBD023 είναι 50 Amps χωρίς κατάσταση φορτίου.Ο χρόνος εξόδου ενεργοποίησης του τερματικού είναι 1 χιλιοστά του δευτερολέπτουΟ χώρος εγκατάστασης πρέπει να είναι απαλλαγμένος από βρωμιά, σκόνη και μολυσματικές ουσίες.Κατά την εγκατάσταση του τερματικού πρέπει να διατηρείται επαρκής αποχωρισμόςΗ θερμοκρασία λειτουργίας πρέπει να διατηρείται μεταξύ 0 και 60 βαθμών Κελσίου με μη συμπυκνωτική υγρασία.

Η συναρμολόγηση τερματικού IC660TBD023 είναι μια ανθεκτική και ασφαλή συναρμολόγηση τερματικού που κατασκευάζεται από τη GE Fanuc στη σειρά Genius I/O.Λειτουργεί ως η διεπαφή καλωδίωσης μεταξύ του μπλοκ I/O και των μονάδων πεδίου σε ένα σύστημα ελέγχου I/O GeniusΗ τοποθεσία αυτού του τερματικού μπλοκ είναι μεταξύ του συμβατού μπλοκ I/O και της ηλεκτρονικής συναρμολόγησης.Η συναρμολόγηση τερματικού IC660TBD023 μπορεί να βιδωθεί στο μπλοκ έτσι ώστε να μπορεί να αντισταθεί στις δονήσεις που συμβαίνουν κατά τη διάρκεια της λειτουργίαςΠαρέχει επιπλέον τερματικά καλωδίωσης για την επέκταση της καλωδίωσης πεδίου.

Το IC660TBD023 Terminal Assembly έχει σχεδιασμό σε στυλ κουτιού.Το τερματικό μπορεί να δεχθεί 1 καλώδιο AWG # 12 ή 2 καλώδια AWG # 14Οι χρήστες μπορούν να συνδέσουν την πηγή ισχύος συνεχούς ρεύματος με τους τερματικούς σταθμούς 5 έως 22 της συναρμολόγησης τερματικού.Είναι μια ξεχωριστή συναρμολόγηση τερματικού που φιλοξενεί όλη την καλωδίωση πεδίου για μια μονάδα I / OΤο μπλοκ Ε/Υ μπορεί να ρυθμιστεί ως ελεγκτής BSM συνδέοντας το BSM module ως φορτίο στο κύκλωμα 1.Το καλώδιο του BSM πρέπει να συνδέεται με το τερματικό σταθμό 6 και το άλλο καλώδιο πρέπει να συνδέεται με το DC +. Βεβαιωθείτε ότι δεν αγγίζετε τις πινές συνδέσμου για να αποφύγετε ηλεκτρικό σοκ και ζημιές.
