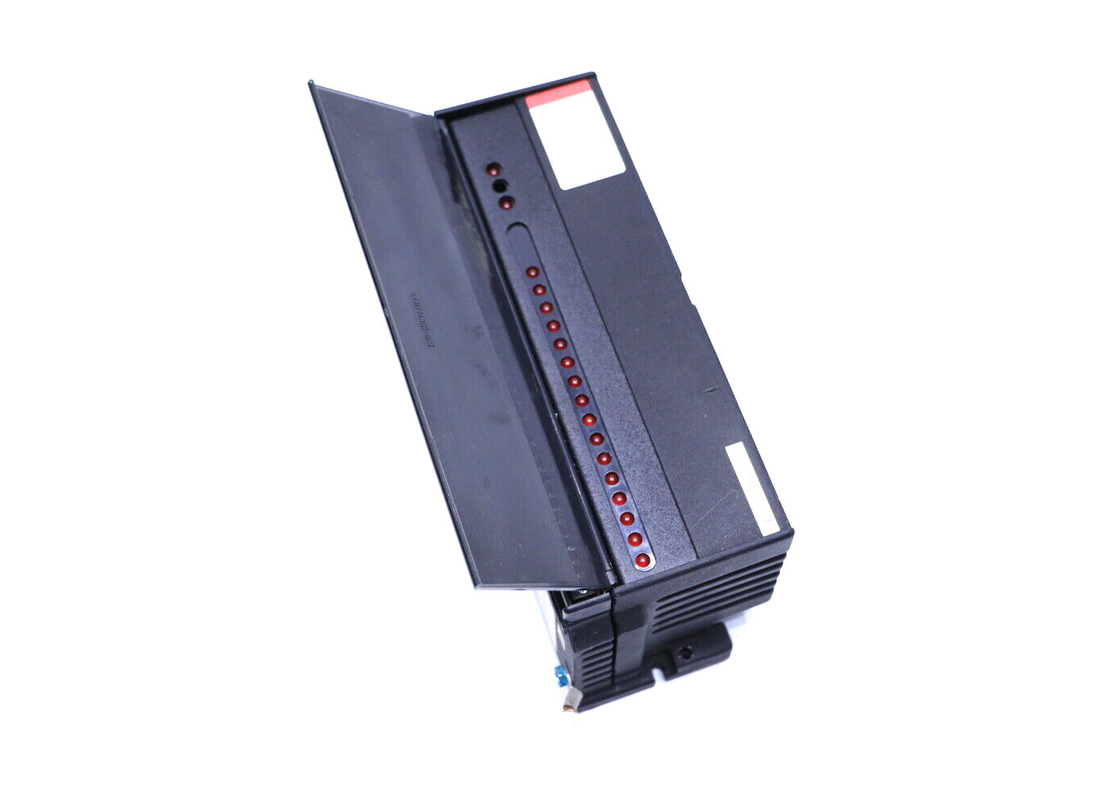

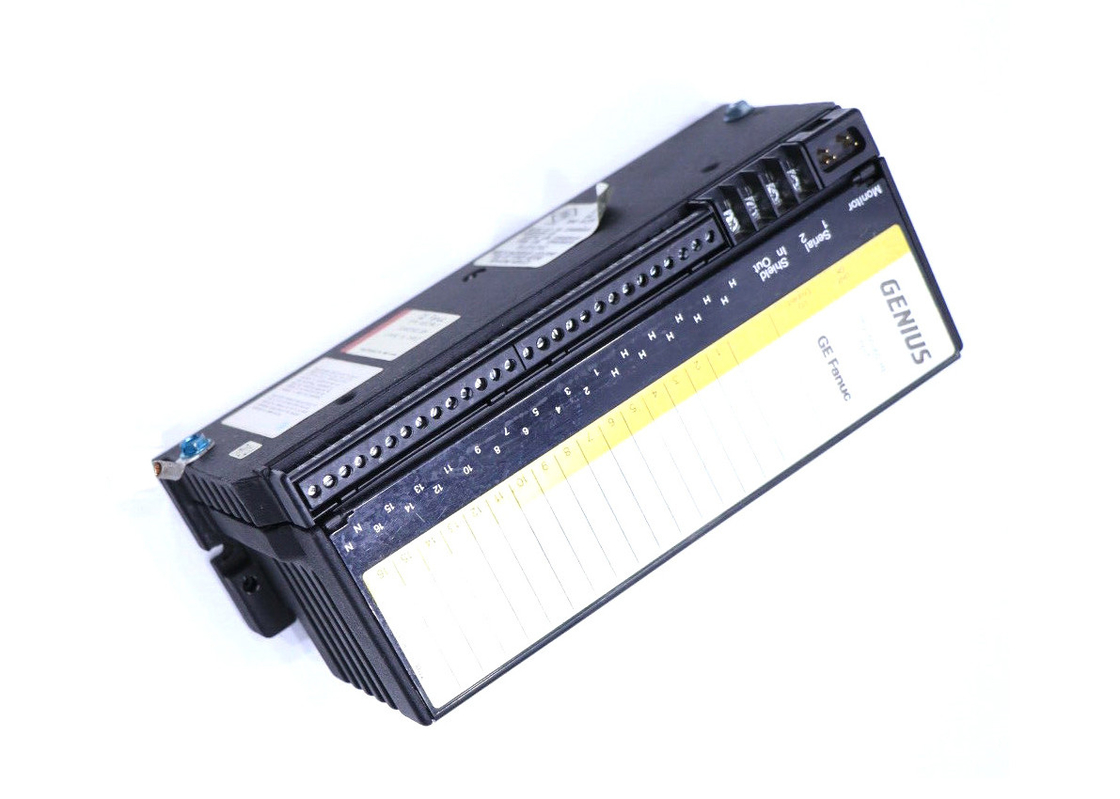

Γερμανία Fanuc IC660ELB906, ενότητα διεπαφών PC μεγαλοφυίας l/O IBM, μεγαλοφυία ι-ο

Ge Fanuc IC660ELB906, Genius l/O IBM PC διασύνδεση Μοντέλο, Genius I-O

Περιγραφή του προϊόντος

Ο IC660ELB906 είναι ένα Genius l/O IBM PC interface Module (PCIM), το οποίο λειτουργεί ως σημείο εισόδου στο Genius I/O System για την οικογένεια IBM PC/AT/XT.Η PCIM είναι μια μητρική/θυγατρική πλακέτα σχεδιασμένη για την ολοκλήρωση συστήματος μικροεπεξεργαστών που αναπτύσσεται από τον χρήστηΑυτό το PClM παρέχει μια χαμηλού κόστους ′′tap′′ στο Genius I/O bus, επιτρέποντας σε ένα σύστημα υποδοχής να ελέγχει απόμακρη I/O χρησιμοποιώντας εκτεταμένη διάγνωση, υψηλή αξιοπιστία και ανοσία θορύβου.Ο οδηγός λογισμικού PClM, μια υψηλού επιπέδου διεπαφή μεταξύ των εφαρμογών που αναπτύσσονται από το λογισμικό χρήστη και του PCIM, παρέχει πρόσβαση bus.

Η πλακέτα IC660ELB906 PCIM® είναι ένας γενικός ελεγκτής Ε/Υ που παρέχει μια βολική μέθοδο για τον έλεγχο συσκευών στο σειριακό λεωφόρο Genius.Το daughterboard εκτελεί αρχικοποίηση και διαχείριση σφαλμάτων για έως και 30 συσκευές λεωφορείου, αποθηκεύει ενημερωμένες εικόνες της I/O που ελέγχεται από κάθε συσκευή, και είναι σε θέση να επικοινωνεί με άλλους ελεγκτές στο λεωφορείο μέσω της διαβίβασης μηνυμάτων υποβάθρου που δεν συνδέονται με εντολές I/O.Η διεπαφή είναι βελτιστοποιημένη για το λεωφορείο προσωπικού υπολογιστή IBMΤο ρυθμό δεδομένων δικτύου είναι ρυθμιζόμενο από έναν ενσωματωμένο διακόπτη διήθησης, ο οποίος επιτρέπει στην πλατφόρμα PCIM να χειρίζεται το πρωτόκολλο και να παρέχει γενικό σκοπό,μη χρονικά κρίσιμη μέθοδος πρόσβασης στο δίκτυο στρεβλωμένου ζεύγους Genius.


Η μητρική πλακέτα IC660ELB906 PCIMs παρέχει έναν βολικό τρόπο σύνδεσης μιας θυγατρικής πλακέτας ανοικτής αρχιτεκτονικής με έναν συμβατό οικοδεσπότη IBM.Όλα τα σήματα που απαιτούνται για την επικοινωνία με μια daughterboard είναι αποθηκευμένα μέσω της μητρικής πλακέτας στο host busΕκτός από τις αναμενόμενες γραμμές διεπαφής, η μητρική πλακέτα παρέχει επίσης λειτουργίες ελέγχου και παρακολούθησης της θυγατρικής πλακέτας, συμπεριλαμβανομένου ενός τυποποιημένου φορτίου μονάδας στο λεωφορείο IBM, ανίχνευσης χαμηλής τάσης τροφοδοσίας,αλληλουχία σήματος ενεργοποίησης RESETΈνας ενσωματωμένος χρονόμετρος μπορεί να παρακολουθεί τη λειτουργία του συστήματος και να κλείσει το daughterboard εάν το σύστημα υποδοχής βλάψει, γεγονός που αποτρέπει πιθανές συγκρούσεις στο λεωφορείο.Αυτό το χρονόμετρο μπορεί να απενεργοποιηθεί από τον χρήστη μέσω ενός jumper.

Για το IC660ELB906

Το IC660ELB906 PC Interface Module ή PCIM που κατασκευάζεται από τη GE Fanuc είναι σχεδιασμένο για να εγκατασταθεί σε μια θέση τύπου XT σε προσωπικό υπολογιστή.Έχει σχεδιαστεί για να συνδέει ένα Genius λεωφορείο με έναν συμβατό υπολογιστή υποδοχήςΈχει επίσης σχεδιαστεί για να ενσωματώνεται με συστήματα μικροεπεξεργαστών που αναπτύσσονται από τον χρήστη.

Η εν λόγω ενότητα διεπαφής διαθέτει οικονομικά αποδοτικό σχεδιασμό, εκτεταμένες δυνατότητες διάγνωσης και υψηλό επίπεδο αξιοπιστίας και ανθεκτικότητας στον θόρυβο, καθιστώντας την ιδανική για το σύστημα I/O Genius.Το IC660ELB906 PC Interface Module προσφέρει λειτουργίες ελέγχου και παρακολούθησης, όπως ανίχνευση χαμηλής τάσης τροφοδοσίαςΠαρέχει επίσης ένα ενσωματωμένο διακόπτη DIP για τη ρύθμιση του ρυθμού δεδομένων δικτύου.

Το IC660ELB906 PC Interface Module αποτελείται από μητρική και θυγατρική πλακέτα που είναι κατασκευασμένες για να παρέχουν αποτελεσματικές δυνατότητες διεπαφής.Η μητρική πλακέτα είναι μια διεπίπεδη ορθογώνια πλακέτα και η θυγατρική πλακέτα είναι μια τετραεπίπεδη ορθογώνια πλακέταΟι λειτουργίες του αποτελούνται από 3 κύρια τμήματα τα οποία είναι η σειριακή διεπαφή, η RAM διπλής θύρας και ο επεξεργαστής διαχείρισης PCIM.

Τα απαιτούμενα δεδομένα από τον υπολογιστή υποδοχής λαμβάνονται στο τμήμα πίνακα εισόδου για την αντίστοιχη σειρά διευθύνσεων λεωφορείου της μονάδας διεπαφής λεωφορείου.Για να χρησιμοποιηθούν με ακρίβεια τα δεδομένα I/O της μονάδας διεπαφής λεωφορείου, η διάταξη της μονάδας του σταθμού και οι πληροφορίες των δεδομένων Ε/Υ πρέπει να εισάγονται σωστά στον υπολογιστή υποδοχής.

Τα δεδομένα Ε/Υ περιλαμβάνουν τις λεπτομέρειες εισόδου και εξόδου των σχετικών διευθύνσεων σειριακής λεωφορείας για τις ενότητες διεπαφής λεωφορείου.Ένας προσωπικός υπολογιστής που είναι εξοπλισμένος με το IC660ELB906 PC Interface Module μπορεί να ελέγχει αποτελεσματικά τον σταθμό ελέγχου πεδίου και τα Genius I/O blocks που βρίσκονται στο ίδιο σύστημα εφαρμογής.

Τεχνικές προδιαγραφές για το IC660ELB906
