Το IC660EBR100 GE Fanuc Electronics Assembly κατασκευάζεται Genius IO

Το IC660EBR100 GE Fanuc Electronics Assembly κατασκευάζεται Genius IO

Τεχνικές Πληροφορίες

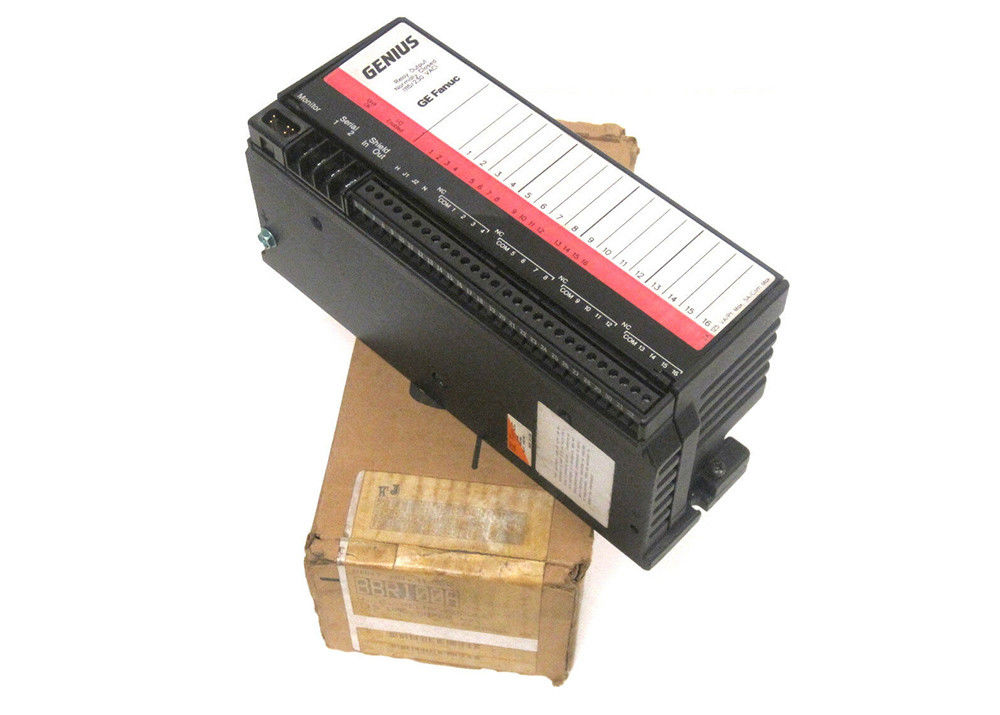

Το μπλοκ εξόδου Genius IC660EBR100 είναι ένα μπλοκ εξόδου ρελέ 16 κυκλωμάτων της GE Fanuc. Αυτό το μπλοκ εξόδου ρελέ είναι μέρος της οικογένειας Genius I/O και παρέχει 16 κυκλώματα σε 4 ξεχωριστές ομάδες, η καθεμία με 4 εξόδους ρελέ. Αυτό το μπλοκ λειτουργεί με ονομαστική τάση 115 ή 230 Volts AC. Το μπλοκ είναι ένα μπλοκ εξόδου ρελέ κανονικά κλειστού που διαθέτει κανονικά κλειστές επαφές. Η έξοδος ρελέ IC660EBR100 είναι συμβατή με διαφορετικές συσκευές ελέγχου και ένδειξης χαμηλής ισχύος, συμπεριλαμβανομένων των επαφών, των λαμπτήρων και των ρελέ. Τα εξαρτήματα εξόδου λειτουργούν σε εύρος τάσης από 5 έως 220 Volt DC ή 5 έως 250 Volt AC και μπορούν να αλλάξουν έως και 60 Watt ή 125 Volts-Amps. Γενικά, το μπλοκ εξόδου ρελέ IC660EBR100 και τα άλλα μπλοκ της σειράς Genius I/O ζυγίζουν περίπου 4 λίβρες ή 1,8 κιλά με διαστάσεις περίπου 8,83 x 3,34 x 3,91 ίντσες. Διαθέτει επίσης τις ενδείξεις LED "I/O enabled" και "Unit OK" και μεμονωμένα LED κατάστασης πηνίου ρελέ σε κάθε κύκλωμα.

Άλλες προδιαγραφές του μπλοκ εξόδου GE Fanuc IC660EBR100 περιλαμβάνουν εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου, εύρος θερμοκρασίας αποθήκευσης -40 έως 100 βαθμούς Κελσίου και εύρος υγρασίας χωρίς συμπύκνωση από 5 έως 95 τοις εκατό. Οι ιδιότητες ισχύος μπλοκ του μπλοκ εξόδου ρελέ IC660EBR100 περιλαμβάνουν ένα εύρος συχνοτήτων λειτουργίας από 47 έως 63 Hertz, ένα εύρος τάσης λειτουργίας από 93 έως 132 Volts AC με το ονομαστικό τροφοδοτικό AC 115 Volt ή ένα εύρος τάσης λειτουργίας από 185 έως 265 Volt ρυθμού τροφοδοσίας AC και τροφοδοσίας 1 Volt AC, χρόνος διακοπής της πηγής ενέργειας. Με τάση τροφοδοσίας 115 Volts AC, αυτό το μπλοκ απαιτεί ονομαστική ένταση ρεύματος 87 milliamps.

Σχετικά με το IC660EBR100

Το μπλοκ συναρμολόγησης ηλεκτρονικών IC660EBR100 κατασκευάζεται από την GE Intelligent Platforms/GE Fanuc Automation. Ανήκει στη σειρά Genius I/O και διαθέτει 16 εξόδους ρελέ κυκλώματος που τοποθετούνται σε 4 ξεχωριστές ομάδες των 4 εξόδων η καθεμία καθώς και ένα LED σε κάθε κύκλωμα με ξεχωριστή κατάσταση πηνίου ρελέ. Αυτό το ηλεκτρονικό συγκρότημα έχει βάρος περίπου 1,8 κιλά και έχει διαστάσεις 8,83 x 3,50 x 3,94 ίντσες. Οι περιβαλλοντικές προδιαγραφές του είναι θερμοκρασία λειτουργίας που κυμαίνεται από 0 έως 60 βαθμούς Κελσίου και εύρος θερμοκρασίας αποθήκευσης από -40 έως 100 βαθμούς Κελσίου σε εύρος σχετικής υγρασίας 5 έως 95 τοις εκατό, χωρίς συμπύκνωση. Το μπλοκ συναρμολόγησης ηλεκτρονικών IC660EBR100 έχει ονομαστική ονομαστική τάση 115 Volt AC και εύρος τάσης λειτουργίας από 93 έως 132 volts AC ή ονομαστική ονομαστική τάση 230 Volts AC σε τάση λειτουργίας 185 έως 265 Volt.

Το μπλοκ συναρμολόγησης ηλεκτρονικών IC660EBR100 έχει απαίτηση ρεύματος ισχύος 87 milliamps σε τάση 115 Volts AC, με χρόνο διακοπής τροφοδοσίας 1 κύκλου. Έρχεται με βαθμολογία απαγωγής θερμότητας 10,1 Watt μέγιστο με 16 εξόδους ενεργοποιημένες. Το μπλοκ συναρμολόγησης ηλεκτρονικών ειδών GE Fanuc IC660EBR100 έχει μέγιστο ρεύμα εξόδου 2 Amps ανά κύκλωμα και μέγιστη ισχύ μεταγωγής 60 Watt ή 125 Volt-Amps. Διαθέτει επίσης ρεύμα εισόδου 2 Amps (μέγιστο) για κάθε κύκλωμα, με ρεύμα διαρροής εκτός κατάστασης εξόδου 0,1 milliamps. Διαθέτει συχνότητα μεταγωγής 20 κύκλων σε 60 δευτερόλεπτα για τα επαγωγικά φορτία ή χρόνο καθυστέρησης ενεργοποίησης εξόδου 5 μικροδευτερόλεπτα. Το μπλοκ συναρμολόγησης ηλεκτρονικών IC660EBR100 έχει τάση εξόδου που κυμαίνεται από 5 έως 250 Volts AC ή 5 έως 220 Volt DC, καθώς και ελάχιστο συνιστώμενο φορτίο 10 milliamps. Διαθέτει επίσης ρελέ τύπου σταθερού πηνίου κινούμενου οπλισμού.

Τεχνικές προδιαγραφές για το IC660EBR100
