Γερμανία Fanuc IC660EBA100, εισόδου-εξόδου ενότητα με 4 εισαγωγές και 2 αποτελέσματα

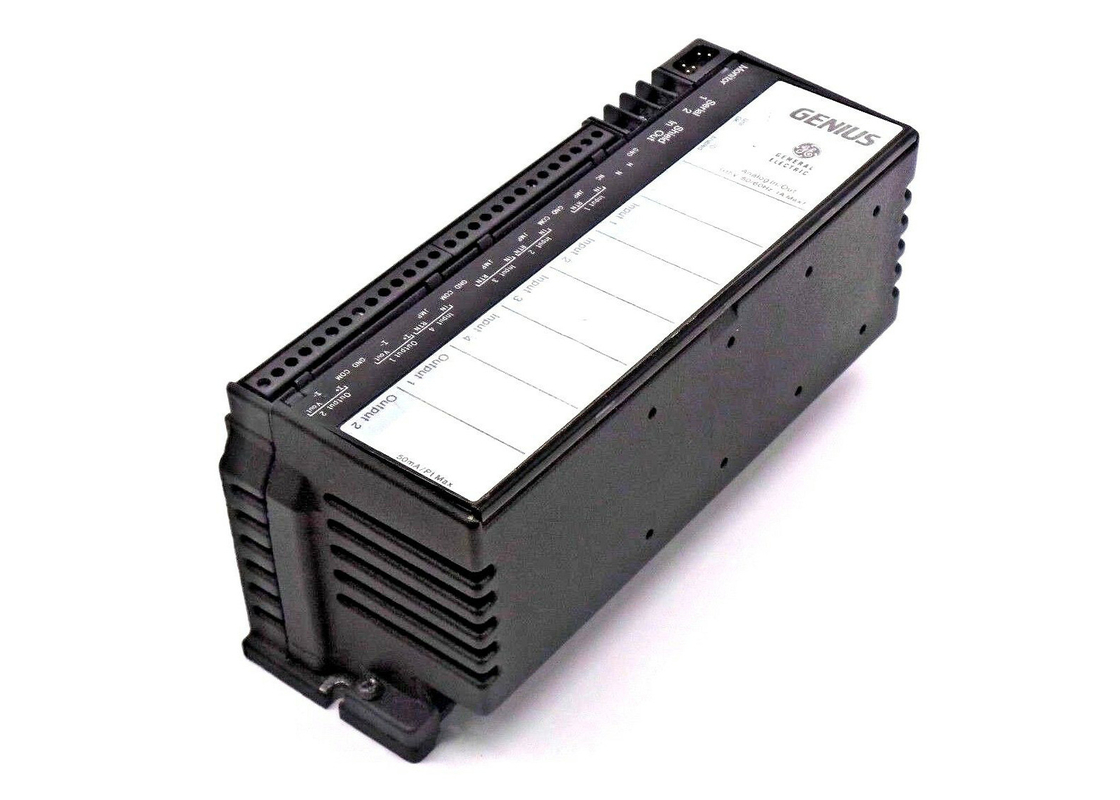

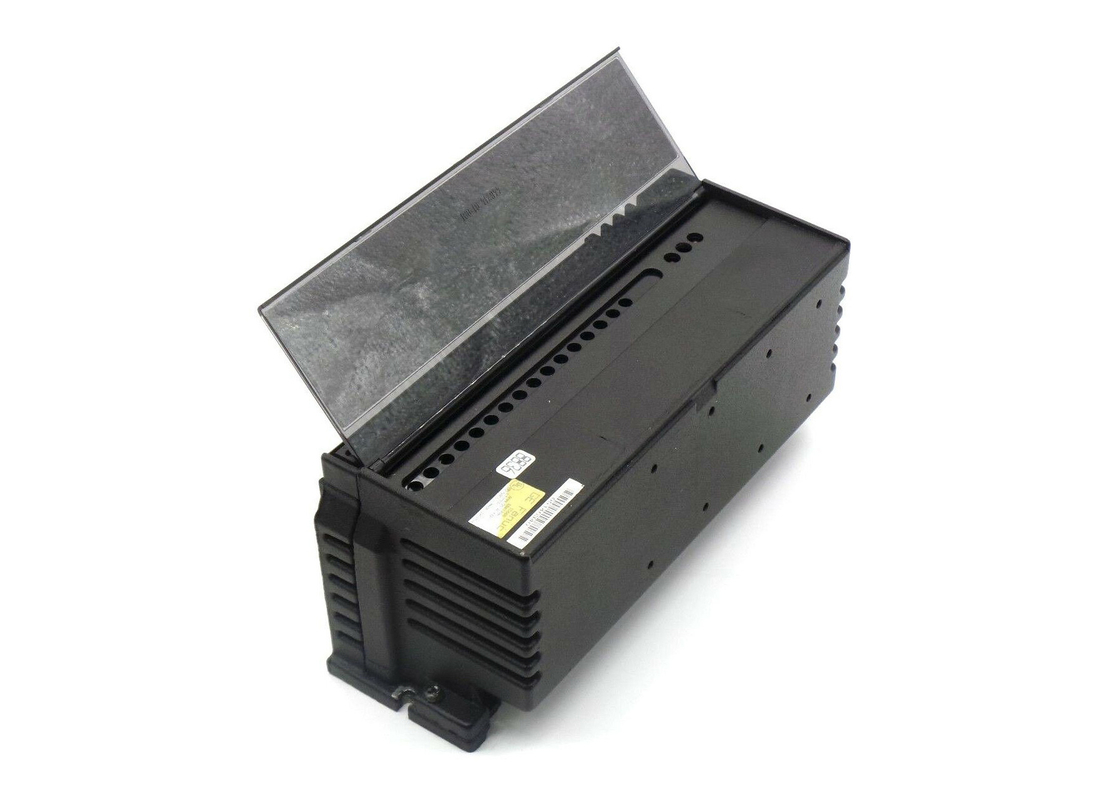

Ge Fanuc IC660EBA100, Μονάδα εισόδου / εξόδου με 4 εισόδους και 2 εξόδους

Η μονάδα IC660EBA100 είναι μια μονάδα εισόδου / εξόδου GE Fanuc με 4 εισόδους και 2 εξόδους.Κάθε κύκλωμα στο 4 εισόδου / 2 εξόδου αναλογικό μπλοκ, μπορεί να παράσχει σήματα στις ακόλουθες αναλογικές περιοχές:

-10V DC έως +10V DC

-5V DC έως +5V DC

0-5 V DC

0 -10 V DC

4-20 mA/1-5 βολτ DC

Λόγω αυτής της ευελιξίας στις ανωτέρω περιοχές σήματος, τα μπλοκ των ενότητες μπορούν να χρησιμοποιηθούν σε ευρύ φάσμα συσκευών εξόδου και εισόδου.

Θα παρατηρήσετε LED δείκτες στο μπλοκ για να δείξετε πώς λειτουργεί το μπλοκ. Εάν ένα μπλοκ αναπτύξει ένα σφάλμα, το OK LED αναβοσβήνει για να δώσει ένα σημάδι ενός υπάρχοντος σφάλματος.το μπλοκ λαμβάνει προληπτικά μέτρα με το να διακόπτει την έξοδο της μονάδας για την αποφυγή επικίνδυνων συμβάντων που θα μπορούσαν να οδηγήσουν σε περαιτέρω ζημιέςΗ εν λόγω μονάδα εισόδου/εξόδου μπορεί να τοποθετηθεί σε οποιαδήποτε θέση.

Συνιστάται να αφήνονται περίπου 1,5 ίντσες ανοιχτά μεταξύ των τεμαχίων και 3 ίντσες πάνω και κάτω από κάθε τεμάχιο.Αυτό διευκολύνει την ευκολότερη αφαίρεση του ηλεκτρονικού στοιχείου του μπλοκ και παρέχει περισσότερο χώρο για καλωδίωση, ειδικά όταν τα καλώδια είναι συνδεδεμένα μεταξύ τους.

Αν τοποθετηθεί σε κλειστό χώρο, είναι σημαντικό να υπάρχει επαρκής χώρος για ψύξη.Οι συνδέσεις με τα μπλοκ I/O γίνονται με καλώδια Belden 9182Για τη διαμόρφωση, μια χειροκίνητη οθόνη συνδέεται με το μπλοκ και ενεργοποιείται.ένας αριθμός συσκευής αποδίδεται στο μπλοκ Ε/Υ για την έναρξη της διαμόρφωσης.

Κατά τη διάρκεια της καλωδίωσης πεδίου, το μπλοκ Ε/Υ λειτουργεί χρησιμοποιώντας ένα τυποποιημένο κατσαβίδι για τη στερέωση και την αποδέσμευση των βιδών.Το ελάχιστο μέγεθος καλωδίου που συνιστάται είναι AWG # 22Σημειώστε ότι τα άκρη του καλωδίου που δεν είναι προστατευμένα δεν υπερβαίνουν τα 2 ίντσες.

Για το IC660EBA100

Το ηλεκτρονικό σύνολο GE IC660EBA100 είναι ένα ηλεκτρονικό σύνολο που λειτουργεί με ένα ειδικό αναλογικό μπλοκ I/O της GE.Και τα δύο αυτά εξαρτήματα εξοπλισμού σχεδιάζονται και διανέμονται από την GE Fanuc AutomationΗ συγκεκριμένη συσκευή ηλεκτρονικών συσκευών λειτουργεί με ονομαστική ισχύ 115 Volts AC με εύρος τάσης λειτουργίας από 98 έως 132 Volts AC.Αυτό το μπλοκ έρχεται επίσης με μια μέγιστη ονομαστική ισχύς 10 VA.Είναι σημαντικό να αναφερθεί ότι η ηλεκτρονική συναρμολόγηση GE Fanuc Automation IC660EBA100 παρέχει όλα τα ηλεκτρονικά εξαρτήματα που είναι απαραίτητα για το μπλοκ I/O να λειτουργεί σε οποιαδήποτε συμβατή εφαρμογήΌταν αυτή η ηλεκτρονική συναρμολόγηση χρησιμοποιείται, θα απαιτείται ένα κιτ συναρμολόγησης τερματικού με όλες τις συνδέσεις και τις θύρες που είναι απαραίτητες για να λειτουργήσει.

Το ηλεκτρονικό σύνολο GE Fanuc Automation IC660EBA100 υποστηρίζει ένα μπλοκ που έρχεται με 4 κυκλώματα εισόδου και 2 κυκλώματα εξόδου.Το μπλοκ έρχεται με 2 LEDs που δίνουν ενημερώσεις κατάστασης για την μονάδα και την κατάσταση των συνδέσεων I / OΟλόκληρο το τετράγωνο έχει απομόνωση από τετράγωνο σε τετράγωνο 1500 βολτ και θερμότητα 6 βατ.Είναι σημαντικό να εγκαταστήσετε το ηλεκτρονικό σύνολο GE Fanuc Automation IC660EBA100 σε καθαρό χώρο χωρίς επικίνδυνα υλικά.Η θερμοκρασία αυτού του περιβάλλοντος δεν πρέπει να πέφτει εκτός της κλίμακας 0 έως 60 βαθμούς Κελσίου και το επίπεδο σχετικής υγρασίας πρέπει να είναι μεταξύ 5 και 95 τοις εκατό.Η θερμική παρακμή του μπλοκ είναι 10 ppm τυπικά ανά βαθμό ΚελσίουΤο μέγιστο θερμικό κλίμα είναι 40 ppm ανά βαθμό Κελσίου.Το φορτίο εξόδου του μπλοκ είναι 2000 Ωμ ή μεγαλύτερο.

Τεχνικές προδιαγραφές για το IC660EBA100
