Γερμανία Fanuc IC660EBA023, συνέλευση ηλεκτρονικής φραγμών εισαγωγής θερμοηλεκτρικών ζευγών μεγαλοφυίας

Γε Fanuc IC660EBA023, Genius θερμοσύνδεσμος Εισερχόμενο μπλοκ Ηλεκτρονικής Συγκρότησης

Τεχνικές πληροφορίες

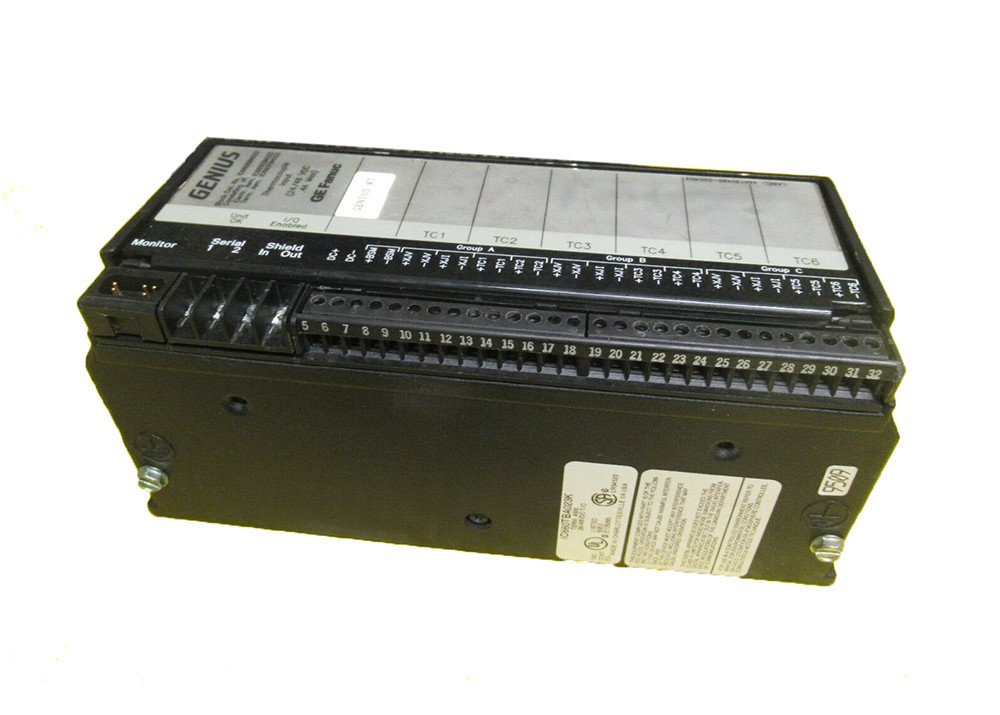

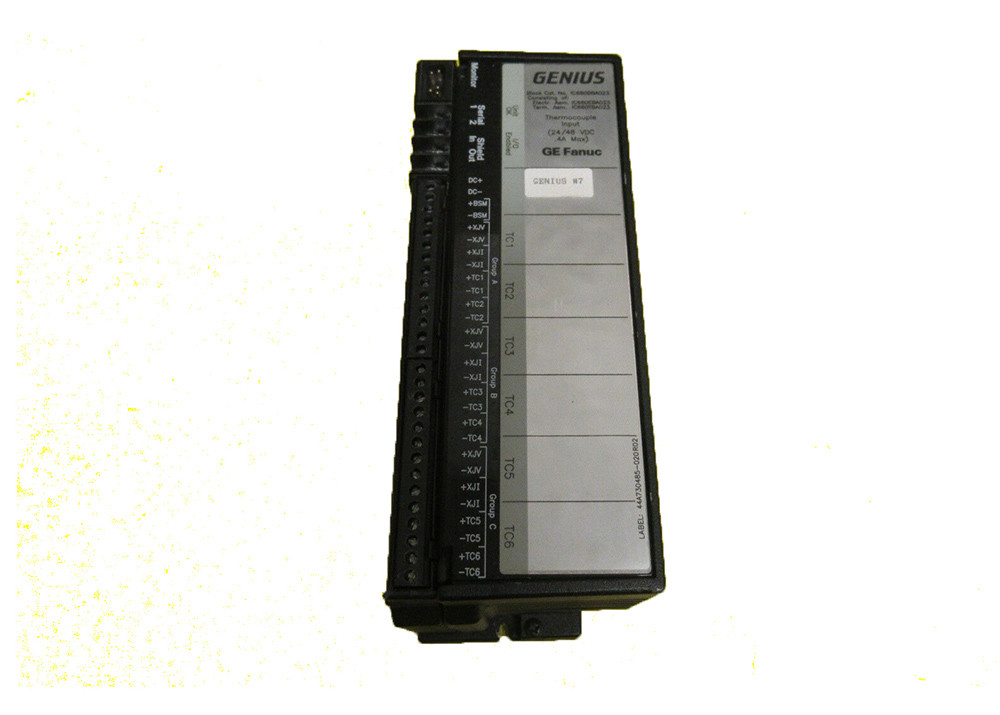

Το ηλεκτρονικό σύνολο IC660EBA023 είναι ένα ηλεκτρονικό σύνολο GE Fanuc Genius I/O thermocouple input block.και παρέχει μια διεπαφή σε ένα ευρύ φάσμα αναλογικώνΤο ηλεκτρονικό σύνολο IC660EBA023 και το σύνολο τερματικού IC660TBA023 σχηματίζουν το μπλοκ θερμοσύνδεσης Genius.Κάθε Genius μπλοκ απαιτεί μια τερματική συναρμολόγηση για καλωδίωση βάσης, σύνδεση με συσκευές πεδίου και φορητές οθόνες, και αποθήκευση των ρυθμίσεων διαμόρφωσης μπλοκ μέσω EEPROM.Το ηλεκτρονικό σύνολο παρέχει μικροεπεξεργασία και εκτελεί τις επικοινωνίες των τεμαχίωνΤο ηλεκτρονικό σύνολο IC660EBA023 διαθέτει 24/48 Volts DC ονομαστικών μπλοκ εισόδου με 6 κανάλια εισόδου σε 3 απομονωμένες ομάδες των 2.Κάθε ομάδα έχει 2 θερμό ζεύγη και 2 Cold Junction Compensation (CJC) κυκλώματα εισόδου, και υπάρχει τάση απομόνωσης 300 Volts μεταξύ των ομάδων.

Η ηλεκτρονική μονάδα συναρμολόγησης IC660EBA023 παρακολουθεί κυρίως σήματα θερμοκρασίας, αλλά μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση σημάτων εισόδου χαμηλής τάσης από συσκευές πεδίου.Κάθε κανάλι εισόδου έχει σχεδιαστεί για να συνδέεται με το JΕπιπλέον, κάθε κανάλι εισόδου μπορεί να ρυθμιστεί ως εσωτερικός αισθητήρας, εξωτερικός αισθητήρας ή ως τιμή που ορίζεται από τον χρήστη.Για μεγαλύτερη ακρίβεια της μέτρησηςΤο ηλεκτρονικό σύνολο IC660EBA023 είναι ρυθμιζόμενο με λογισμικό,και παρέχει προηγμένα διαγνωστικά χαρακτηριστικά όπως ανίχνευση ανοιχτού καλωδίου, εσωτερική αναφορά σφαλμάτων, συναγερμοί υψηλής/χαμηλής εισόδου και ένδειξη εισόδου κάτω/πάνω από την περιοχή.και η συμβατή βάση του τερματικού επιτρέπει την αφαίρεση ή αντικατάσταση του τερματικού χωρίς να χρειάζεται να επανασυσταθεί η καλωδίωση της πλευράς του πεδίου.

Για το IC660EBA023

Το GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly αποτελεί μέρος ενός 6κανάλιου μπλοκ εισόδου που έχει σχεδιαστεί για την παρακολούθηση των εισόδων θερμοκρασίας.Αυτή η ηλεκτρονική συναρμολόγηση έχει τυπικά θερμοσύνθετα συνδεδεμένα με κάθε είσοδο για την ανίχνευση και τη μέτρηση των χαμηλού επιπέδου σήματα εισόδου τάσης. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal AssemblyΗ ηλεκτρονική συναρμολόγηση IC660EBA023 έχει 6 κυκλώματα εισόδου τα οποία είναι διατεταγμένα σε τρεις απομονωμένες ομάδες συνεχούς ρεύματος 300 V,και σε κάθε ομάδα υπάρχουν 2 κυκλώματα θερμοσύνδεσης και 2 εισόδους απομακρυσμένης αντιστάθμισης ψυχρής διασύνδεσης (CJC), που παρέχουν αντιστάθμιση ψυχρής διασύνδεσης για τις μετρήσεις εισόδου.

Κάθε είσοδος του IC660EBA023 Electronics Assembly μπορεί να συνδεθεί με J, K, T, E, B, R, S και θερμοσύνδετα τύπου N και κάθε κανάλι εισόδου μπορεί να ρυθμιστεί για εξωτερικό αισθητήρα, εσωτερικό αισθητήρα,ή μια καθορισμένη από τον χρήστη τιμή για το CJCΤο IC660EBA023 Electronics Assembly έχει ονομαστική τάση λειτουργίας 24/48 Volts DC (με εύρος τάσης λειτουργίας 18 έως 56 Volts DC) και ονομαστική ισχύς 9,0 Watt.Κάθε είσοδος του IC660EBA023 Electronics Assembly έχει εύρος μέτρησης τάσης από -25 milliVolts έως 150 milliVolts και ανάλυση +/-10 microVoltsΚάθε κανάλι εισόδου έχει ακρίβεια 8,0 Hertz και εύρος φίλτρου +/- 2 microVolts ανά βαθμό Κελσίου.Το εσωτερικό CJC έχει εύρος μέτρησης από 0 έως 60 βαθμούς Κελσίου και ανάλυση +/-0Ένα εξωτερικό τηλεχειριστήριο CJC αναφέρει σήματα εισόδου σε αντίστοιχες τιμές τάσης ή ρεύματος.και προσφέρει μια περιοχή μέτρησης από -25 έως 150 βαθμούς Κελσίου με βαθμολογία ακρίβειας +/-0.1 βαθμούς Κελσίου.

Τεχνικές προδιαγραφές για το IC660EBA023
