Γερμανία Fanuc IC660BSM021, I/O ενότητα μετατροπής λεωφορείων μεγαλοφυίας, μεγαλοφυία ι-ο

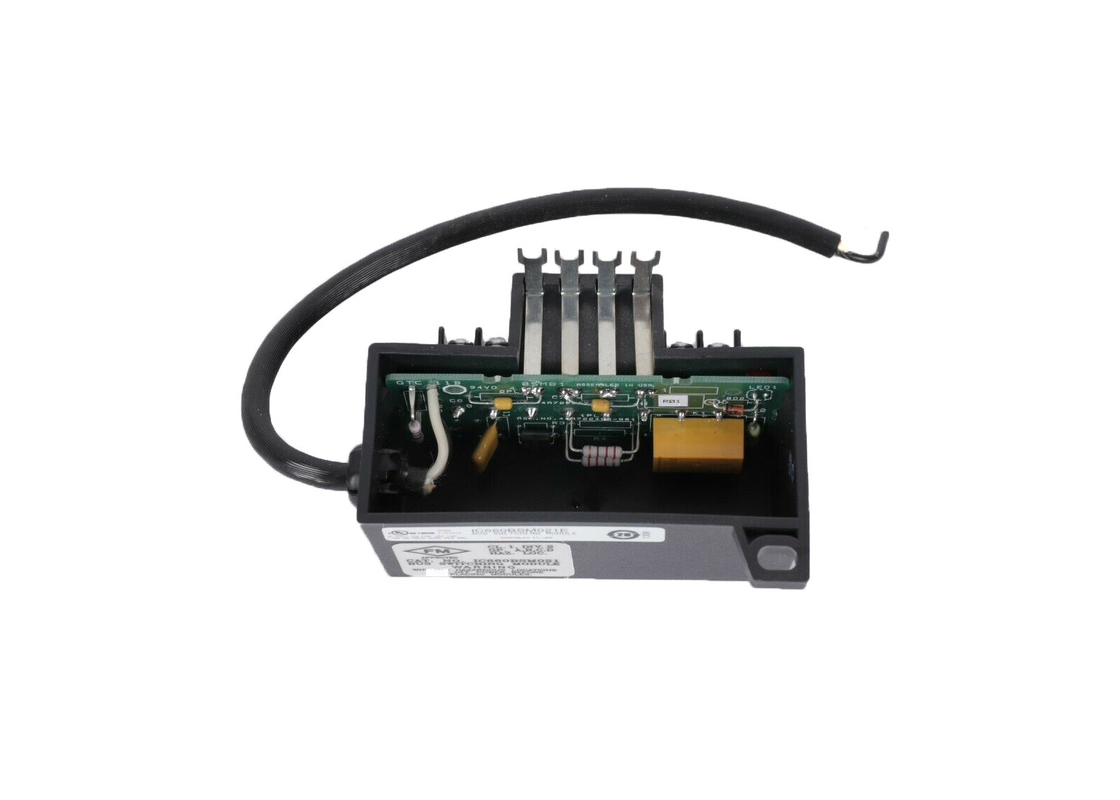

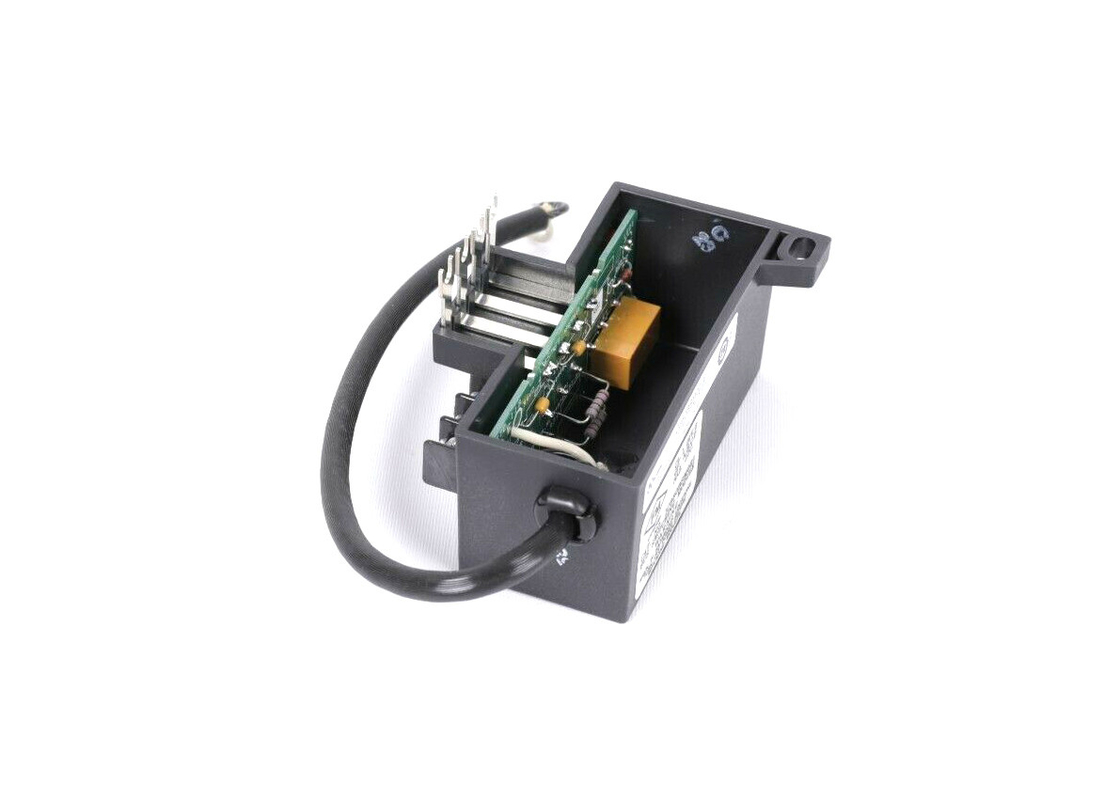

Ge Fanuc IC660BSM021, Genius I/O Bus Switching Module, Genius I-O

Περιγραφή του προϊόντος

Το IC660BSM021 είναι ένα Genius I / O Bus Switching Module (BSM) που χρησιμοποιείται για τη σύνδεση συσκευών εισόδου / εξόδου σε δύο σειριακά λεωφορεία ταυτόχρονα.το 115 VAC/125 VDC BSM καταχωρισμένο ως IC660BSM120 και το 24/48 VDC BSM καταχωρισμένο ως

Η έκδοση IC660BSM021 BSM είναι ικανή να συνδέει έως και οκτώ διακριτά και αναλογικά μπλοκ σε διπλή λεωφορεία.Η έκδοση IC660BSM021 είναι επίσης ικανή να επιτρέπει έως και 30 μπλοκ I/O να συνδέονται με την ίδια διπλή λεωφορεία εάν χρησιμοποιούνται πρόσθετα BSM.Αυτός ο τύπος διπλής διαμόρφωσης λεωφορείου παρέχει μια διαδρομή επικοινωνίας ασφαλείας που μπορεί να χρησιμοποιηθεί σε περίπτωση βλάβης λεωφορείου.

Κάθε λεωφορείο από το ζεύγος διπλών λεωφορείων είναι συνδεδεμένο με έναν ελεγκτή λεωφορείου ή PCIM.

Το διακριτό μπλοκ φάσης Β στο σύμπλεγμα ελέγχει όλες τις λειτουργίες του IC660BSM021.Αυτή η συγκεκριμένη έξοδος καθιστά δυνατή την αλλαγή λεωφορείων κάθε φορά που η επικοινωνία χάνεται στο τρέχον λεωφορείοΕάν δεν μπορεί να βρεθεί λειτουργική λεωφορεία με έναν διακόπτη του IC660BSM021, το BSM πρέπει να περιμένει να αποκατασταθεί η επικοινωνία στο συνδεδεμένο λεωφορείο,ή μέχρι η ενέργεια μπορεί να κυκλωθεί στο μπλοκ BSM ελεγκτήΤο IC660BSM021 BSM συνδέει τα μπλοκ με την λεωφόρο Α. Το IC660BSM021 BSM ενεργοποιείται μόνο όταν απαιτείται η επιλογή της λεωφόρου Β.

Το LED του IC660BSM021 ανάβει όταν ενεργοποιείται το λεωφορείο B. Το IC660BSM021 BSM μπορεί επίσης να διαταχθεί να αλλάξει λεωφορεία χρησιμοποιώντας τη CPU ή την οθόνη χειριστή.Το IC660BSM021 και το IC660BSM120 είναι πανομοιότυπα εκτός από την πηγή ισχύοςΤο IC660BSM021 τροφοδοτείται από 24/48VDC, ενώ το IC660BSM120 τροφοδοτείται από 115 VAC/l25 VDC.

Για το IC660BSM021

Το Module Switching Bus της GE Fanuc IC660BSM021 (BSM) είναι μια διπλή μονάδα μεταγωγής λεωφορείων που έχει σχεδιαστεί για τη συγχρονική σύνδεση των συσκευών μπλοκ I/O Genius με διπλές σειριακές λεωφορείες.Αυτή η μονάδα ανήκει στην οικογένεια GE Fanuc Genius I/O, και προσφέρει μια αξιόπιστη συστηματική σύνδεση λεωφορείου και μπορεί να παρέχει μια εναλλακτική διαδρομή επικοινωνίας σε περίπτωση βλάβης λεωφορείου.

Το IC660BSM021 Bus Switching Module μπορεί να υποστηρίξει τη σύνδεση έως και 8 διακριτών και αναλογικών μπλοκ I/O σε μία μόνο σειριακή λεωφορεία και, εάν η εφαρμογή απαιτεί περισσότερες μπλοκ σύνδεσης,πρόσθετες ενότητες BSM μπορούν να εγκατασταθούν για να επεκτείνουν τον μέγιστο αριθμό των μπλοκ σε 30 Genius I / O μπλοκΟι λειτουργίες του IC660BSM021 Bus Switching Module ελέγχονται από ένα Genius I/O block στη διαμόρφωση του cluster, και είναι διαμορφωμένο με χειροκίνητη οθόνη ή προγραμματισμό CPU.

Το Module Switching Bus της GE Fanuc IC660BSM021 μπορεί να ρυθμιστεί για να αλλάζει μεταξύ των 2 λεωφορείων (Λεωφορείο Α ή Β) χρησιμοποιώντας την οθόνη χειρός ή την CPU.το IC660BSM021 Bus Switching Module λειτουργεί με ονομαστική τάση μικρότερη από 4 Volt DC και μέγιστη ισχύς 100,0 εκατομ.αμ. σε 24,0 V DC και 30,0 εκατομ.αμ. σε 48 V DC.

Λειτουργεί σε ισχύ από 18 Volt DC έως 50 Volt DC όταν ενεργοποιείται το Bus B. Το IC660BSM021 Bus Switching Module έχει ελάχιστη αξιοπιστία 500,000 λειτουργίες και χρόνος ενεργοποίησης του διακόπτη μικρότερος από 20 χιλιοστά του δευτερολέπτουΤο IC660BSM120 Bus Switching Module παρέχεται ως εργοστασιακή συναρμολόγηση που περιλαμβάνει ένα 24/48 Volts DC bus switching module, τρία 15 ιντσών προκατασκευασμένα καλώδια και ένα εγχειρίδιο χρήστη του συστήματος I/O Genius.

Τεχνικές προδιαγραφές για το IC660BSM021
