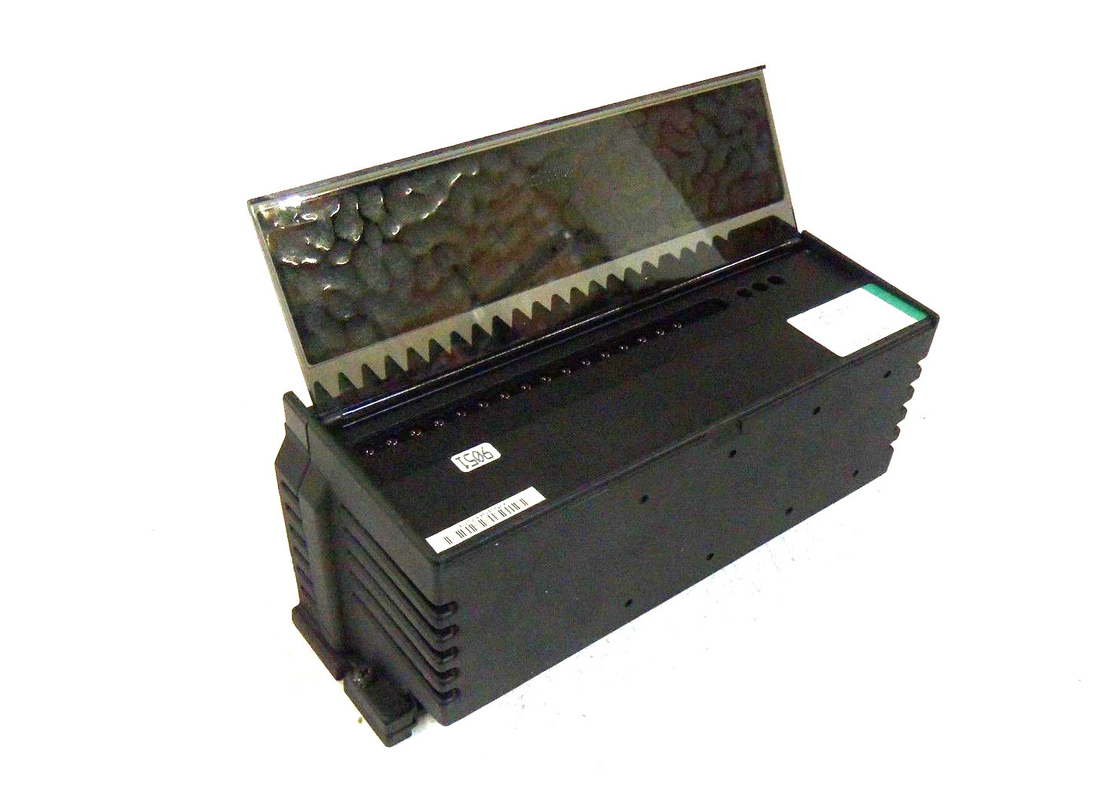

Γερμανία Fanuc IC660BBD022, 24 VDC πηγή I/O, 16 κύκλωμα, μεγαλοφυία ι-ο

Το IC660BBD022 είναι μια 24 VDC πηγή I/O, 16 κύκλωμα, 2/3 συμβατός φραγμός αισθητήρων καλωδίων της σειράς 90-30 PLCs της Γερμανίας Fanuc. Είναι μεταξύ των ιδιαίτερων και αναλογικών φραγμών που ανήκουν σε αυτήν την σειρά. Λειτουργεί με 24 VDC και χρησιμοποιείται με δύο και τους τριών καλωδίων στερεάς κατάστασης αισθητήρες και τους ηλεκτρομηχανικούς αισθητήρες. Κάθε ένα από τα 16 κυκλώματα, ο φραγμός μπορεί να λειτουργήσει ως εισαγωγή, παραγωγή, ή tristate εισαγμένος, και κανένα άλλο συστατικό δεν απαιτείται για τη διαμόρφωση. Η παροχή ηλεκτρικού ρεύματος παρέχεται σε όλα τα κυκλώματα από το φραγμό.

Το IC660BBD022 έχει τα διάφορα διαμορφώσιμα χαρακτηριστικά γνωρίσματα. Μεταξύ αυτών είναι ικανότητα δοκιμής παραγωγής, επιλέξιμο χρονικό φίλτρο εισαγωγής, δύναμη παραγωγής επάνω στις προεπιλογές, και τελευταίο κράτος λαβής παραγωγής ή προκαθορίζει. Ο φραγμός έχει τη δυνατότητα να προστατεύσει το σύστημα σε περίπτωση ηλεκτρονικού βραχυκυκλώματος και πέρα από τη θερμοκρασία. Δεν μπορεί να ανιχνεύσει έναν αποτυχημένο διακόπτη, κανένα φορτίο, και το ανοικτό καλώδιο στις εισαγωγές tristate. Σε περίπτωση που υπάρχει υπερφόρτωση, ανιχνεύει το πρόβλημα και διακόπτει.

Αυτός ο φραγμός μπορεί να αντικαταστήσει όλες τις προηγούμενες εκδόσεις του όταν συνδέεται μια συμβατή συνέλευση ηλεκτρονικής. Ο φραγμός πρέπει να εγκατασταθεί σε μια προστατευτική περίπτωση σε μια θέση χωρίς τους αερομεταφερόμενους μολυσματικούς παράγοντες παράλληλα με την επαρκή ροή ψύξης και αέρα.

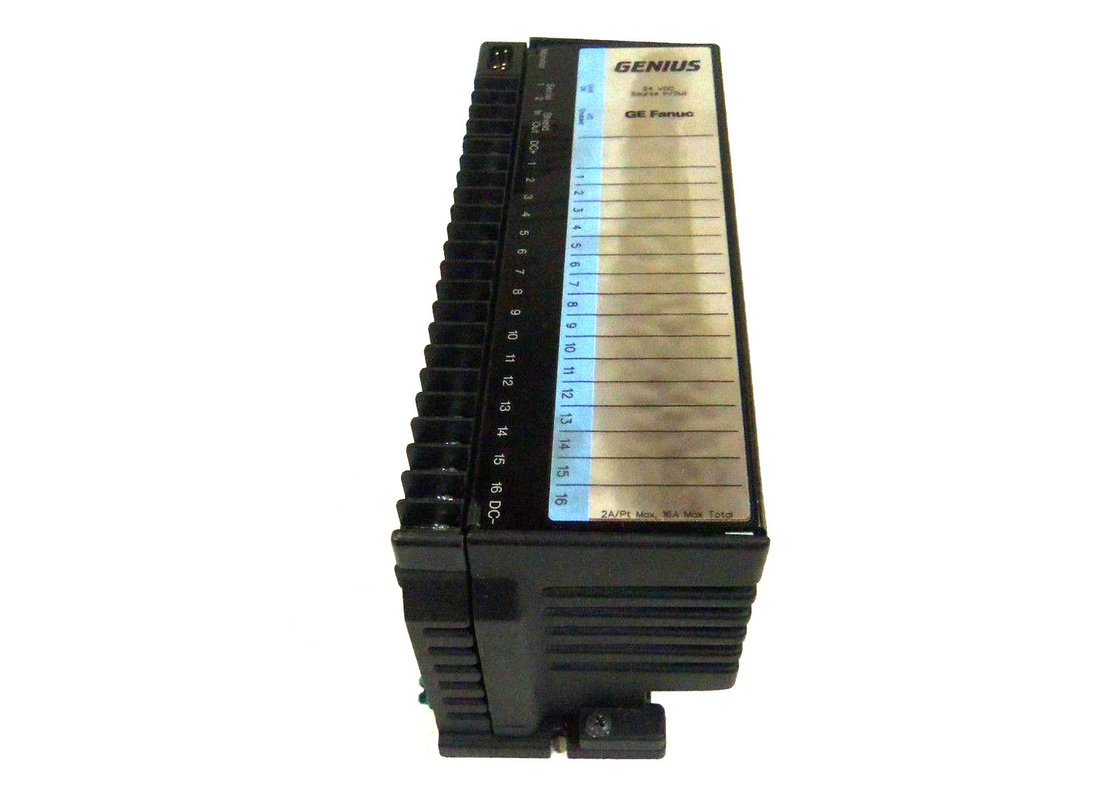

IC660BBD022 χρειάζεται ένα αξιόπιστο στηρίζοντας σύστημα. Τα τερματικά αυτού εμποδίζουν τη διεπαφή με καλώδιο #12 ή δύο καλώδια #14. Υπάρχουν 22 τερματικά σε αυτόν τον φραγμό. Το τμηματικό λεωφορείο συνδέει 1 έως 4, και τα τερματικά 6 έως 21 μπορούν να χρησιμοποιηθούν ως εισαγωγές ή αποτελέσματα με πλευράς την επιλογή της DC+ ή συνεχούς ρεύματος του τερματικού. Η ΣΥΝΕΧΗΣ δύναμη συνδέει με τα τερματικά 5 και 22. Κατά αντικατάσταση μιας συνέλευσης ηλεκτρονικής, τη χρήστης πρέπει να είναι προσεκτικός επειδή υπάρχει κίνδυνος του ηλεκτρικού κλονισμού.
