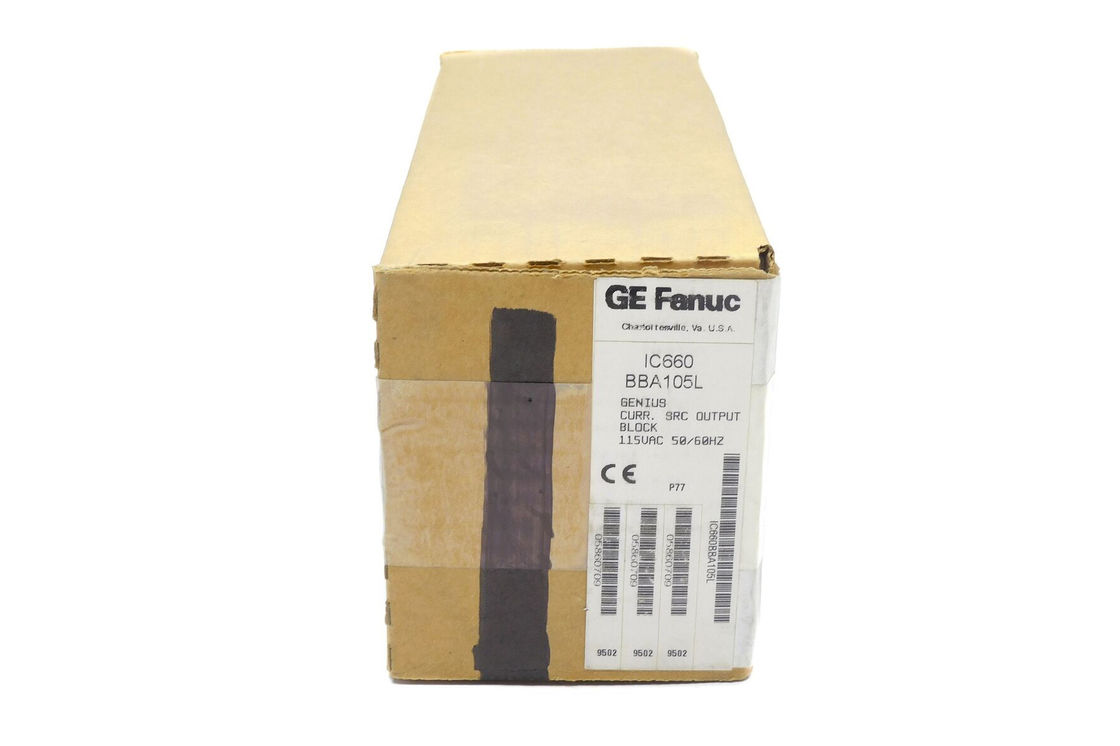

IC660BBA105 GE Fanuc Current-Source Analog 6 Output Block Series 90-30 PLC

IC660BBA105 GE Fanuc Ηλεκτρονικοί διαχειριστές κυκλώματος εξόδου σειράς 90-30

Περιγραφή του προϊόντος

Ο IC660BBA105 είναι ένας ανάλωτος ανάλυτος 6 πηγής ισχύος από την σειρά 90-30 PLCs της GE Fanuc. Ανήκει στην ομάδα των ανάλωτων μονάδων εξόδου και μπορεί να συνδεθεί είτε με πηγές ρεύματος 115 VAC είτε με πηγές ρεύματος 125 VDC.Μια διαφορετική έκδοση του ίδιου εξοπλισμού μπορεί να τροφοδοτείται με 24/248VDC (IC660BBA025)Η συσκευή έχει έξι εξόδους των οποίων το εύρος εξόδου κυμαίνεται από 4 mA έως 20 mA και παρέχει στο σύστημα διάφορους τύπους διαγνωστικών.15% σε 25C.


Η ισχύς που παρέχεται στις εξόδους είναι απομονωμένη από την πηγή ισχύος του μπλοκ, και δεν απαιτείται πρόσθετη παροχή ισχύος για κυκλώματα ρεύματος 4 έως 20 mA. Οι εξόδοι είναι ηλεκτρικά όλες ίδιες.Οι εξόδοι μετατρέπουν ψηφιακά σήματα 12 bit σε αναλογικά σήματα για 0mA έως 24mAΟι τιμές εμφανίζονται στην οθόνη του χειριστή ως ακέραιοι, ξεχωριστά για κάθε έξοδο.Το IC660BBA105 Analog 6 Output Block έχει ειδική έξοδο μονάδας μεταγωγής λεωφορείου που συνδέεται με συγκεκριμένες συσκευές BSM.

Το IC660BBA105 αναλογική 6 έξοδος μπλοκ ισχύος-πηγή μπορεί να
Το κύκλωμα μετατρέπει το σήμα σε τεχνικές τιμές,και το μπλοκ μπορεί να λειτουργήσει αν υπάρχει υπερβολική CPUΟ εξοπλισμός αυτός παρέχει επίσης αναφορά σφαλμάτων που μπορεί να απενεργοποιηθεί εάν χρειαστεί.


Όλοι οι ελεγκτές λεωφορείου Genius είναι συμβατοί με το IC660BBA105 Current-source Analog 6 Output Block.Το λογισμικό προγραμματισμού είναι Logicmaster 6 ver.4.02 ή νεότερη έκδοση. Οι CPU που είναι συμβατές με το μπλοκ είναι της επανάστασης 105 ή νεότερης για τους PLC της σειράς έξι, της επανάστασης 110 και άνω για τους PLC της σειράς έξι Plus και της επανάστασης 3.0 ή νεότερης για τους PLC της σειράς πέντε.Εάν απαιτείται μονάδα μεταγωγής λεωφορείου, IC660BSM021 είναι η μόνη συμβατή επιλογή.

Το IC660BBA105 έχει 32 τερματικά. Η πηγή ισχύος συνδέεται με τα τερματικά 6 και 7. Τα καλώδια εξόδου συνδέονται με τις αυτοπροσδιοριζόμενες εισόδους 11 έως 32.Η μονάδα μεταγωγής λεωφορείου συνδέεται με τα τερματικά 9-10.

Τεχνικές προδιαγραφές
