Γερμανία Fanuc Ic697mem719, μνήμη επέκτασης 512 KB CMOS παραχθείσα, σειρά 90-70

Γερμανία Fanuc Ic697mem719, μνήμη επέκτασης 512 KB CMOS παραχθείσα, σειρά 90-70

Περιγραφή προϊόντων

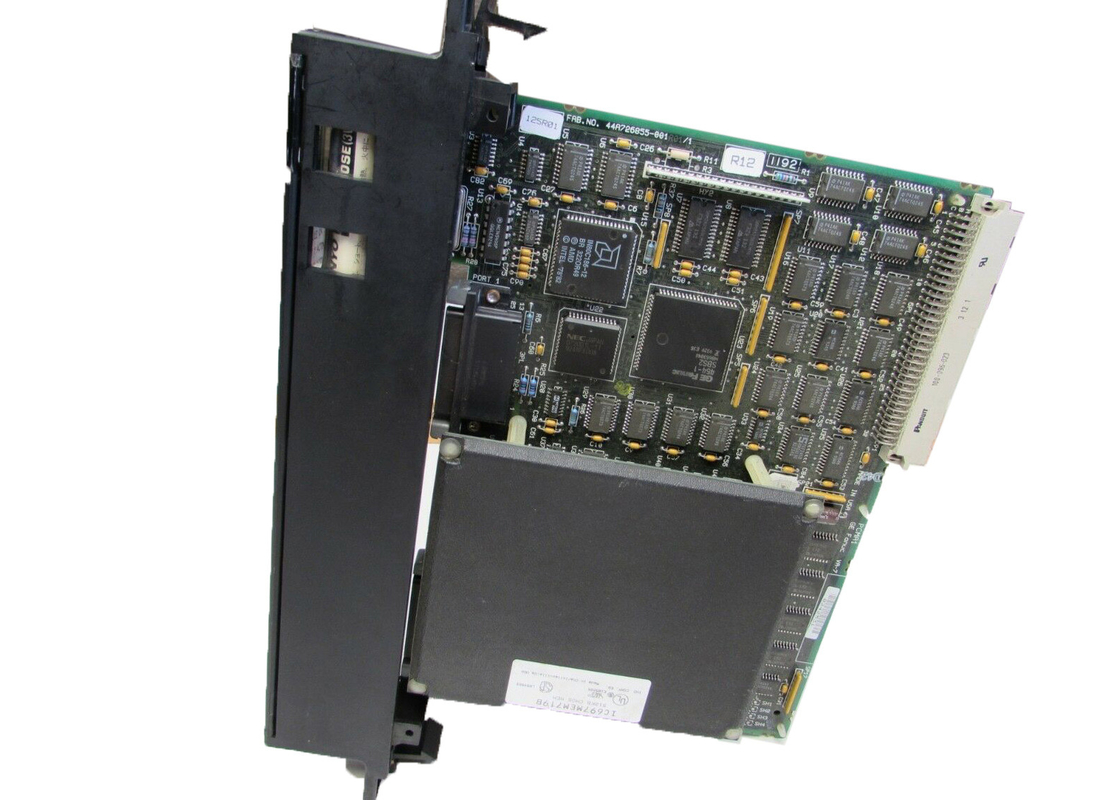

Το IC697MEM719 είναι μια μνήμη επέκτασης 512 KB CMOS που παράγεται από τη Γερμανία Fanuc για τη σειρά 90-70. Αυτή η μνήμη χρησιμοποιείται για να επεκτείνει τη μνήμη λογικής και στοιχείων στις μονάδες κεντρικής επεξεργασίας IC697CPU771/2 ή την προγραμματίσημη ενότητα συνεπεξεργαστών (PCM) καταχωρημένο IC697PCM711. Το IC697MEM719 έχει διάφορα ξεχωριστά χαρακτηριστικά γνωρίσματα συμπεριλαμβανομένης της διαθεσιμότητάς του σε τέσσερις εκδόσεις (64, 128, 256, και 512 kbyte), τη δυνατότητά του που διαμορφώνονται και για τα στοιχεία και για την αποθήκευση προγράμματος, και το γεγονός ότι δεν απαιτεί οποιαδήποτε πρόσθετη αυλάκωση. Διαμορφωμένο ως πίνακας κορών, IC697MEM719 τοποθετείται στρατηγικά στην ίδια αυλάκωση με την ενότητα στην οποία λειτουργεί. Είναι σημαντικό να σημειωθεί ότι η μνήμη του baseboard και αυτό του συμπληρώματος πινάκων κορών μεταξύ τους.

Το IC697MEM719 έχει μια μπαταρία λίθιου που διατηρεί τη μνήμη χρηστών σε περίπτωση διακοπής ρεύματος. Η μπαταρία φροντίζει επίσης το ημερολογιακό ρολόι. Η ζωή του προϊόντος στο ράφι μπαταριών είναι 10 έτη στους κατάλληλους όρους, και η λειτουργούσα σειρά θερμοκρασίας της πρέπει να είναι περίπου 20 0C ή 68 0F. Η ιδανική ικανότητα διατήρησης μνήμης της μπαταρίας χωρίς εφαρμοσμένη δύναμη είναι έξι μήνες. Η παλαιά μπαταρία πρέπει μόνο να αφαιρεθεί μετά από την πλήρη εγκατάσταση μιας νέας μπαταρίας. Το λάθος PLC ΚΜΕ επανειλημμένα ελέγχει τη μνήμη προγράμματος λογικής ως στόχο υποβάθρου μέσω checksum της ρουτίνας. Η μνήμη αποθήκευσης, αφ' ετέρου, είναι λάθος στις αναστοιχειοθετήσεις που ελέγχεται από το PCM όταν ανακυκλώνεται η δύναμη και σκληρών/μαλακών συστημάτων. Το IC697MEM719 χρησιμοποιεί το MS-dos ή τα Windows προγραμματίζοντας ως λογισμικό για τη διαμόρφωση. Αυτή η επέκταση μνήμης δεν απαιτεί κανένα εργαλείο και μπορεί να εγκατασταθεί εύκολα στον τομέα.

Περίπου IC697MEM719

Η ενότητα μνήμης της Γερμανίας Fanuc IC697MEM719 CMOS είναι διαθέσιμη είτε σε 64, 128, 256, είτε 512 KB της ικανότητας μνήμης και χρησιμοποιείται συνήθως στη Γερμανία 771 ΚΜΕ, τη Γερμανία 772 ΚΜΕ, ή το PCMs. Η ενότητα μνήμης επέκτασης IC697MEM719 μπορεί να χρησιμοποιηθεί στο PCM ή την ΚΜΕ και δεν απαιτεί τη χρήση των πρόσθετων διαμορφώσεων αυλακώσεων για είτε την αποθήκευση στοιχείων είτε για την αποθήκευση προγράμματος. Η μνήμη μπορεί να χρησιμοποιηθεί για την επέκταση της μνήμης λογικής και στοιχείων όταν εγκαθίσταται ως daughterboard στο σύστημα και κατοικεί στην ίδια αυλάκωση με την ενότητα που εξυπηρετεί. Η ενότητα μνήμης IC697MEM719 έχει τη δυνατότητα να διατηρήσει τις πληροφορίες στη μνήμη της ακόμη και σε περίπτωση απώλειας δύναμης. Αυτό γίνεται πιθανό μέσω της ενσωματωμένης μνήμης που είναι στην κατοικία baseboard. Επιπλέον, η μνήμη προγράμματος λογικής ελέγχεται για τα λάθη συνεχώς από το PLC, η ΚΜΕ, ή ως στόχος υποβάθρου. Το λάθος PCM ελέγχει τη μνήμη αποθήκευσης όποτε οι κύκλοι δύναμης στην περίπτωση μιας σκληρής ή μαλακής επαναρύθμισης.

Η I/O IC697MEM719 CMOS της Γερμανίας Fanuc ενότητα μνήμης επέκτασης μεγαλοφυίας πρέπει να εγκατασταθεί σύμφωνα με το εφαρμόσιμο προγραμματίσημο εγχειρίδιο εγκαταστάσεων ελεγκτών. Κατά τη διάρκεια της εγκατάστασης, οι εφαρμοστές πρέπει να ελέγξουν ότι η δύναμη ραφιών έχει κλειθεί πρώτα. Ο συνδετήρας καρφιτσών 64 πρέπει να συνδεθεί με το συνδετήρα στο baseboard, και οι εφαρμοστές πρέπει να δεσμεύσουν όλες τις θραύσεις. Αφότου έχουν ακολουθηθεί όλα τα κατάλληλα βήματα εγκαταστάσεων, οι εφαρμοστές πρέπει να τοποθετήσουν την ενότητα μνήμης IC697MEM719 στο ράφι και να ανάψουν τη δύναμη. Για την εγκατάσταση ΚΜΕ, η εκκαθάριση μνήμης γίνεται μέσω της χρήσης του λογισμικού MS-dos ή με τη χρησιμοποίηση των παραθύρων προγραμματίζοντας το λογισμικό. Για το PCM, ακολουθήστε τις οδηγίες όλων των κατασκευαστών για να εξασφαλίσετε κατάλληλη εγκατάσταση.

Τεχνικές πληροφορίες

Τεχνικές προδιαγραφές για IC697MEM719
