Γερμανία Fanuc IC697MEM713, μνήμη επέκτασης που κατασκευάζεται, σειρά 90-70

Ge Fanuc IC697MEM713, Μνήμη Επέκτασης κατασκευασμένη, Σειρά 90-70

Περιγραφή Προϊόντος

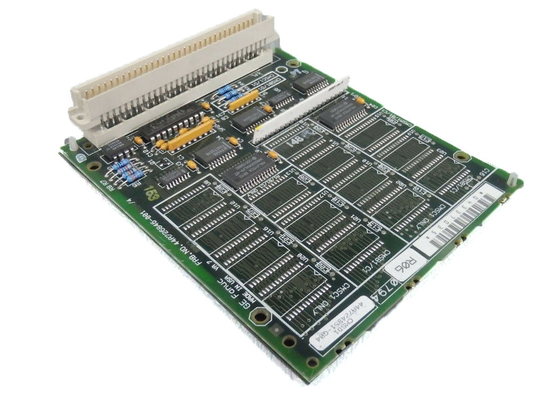

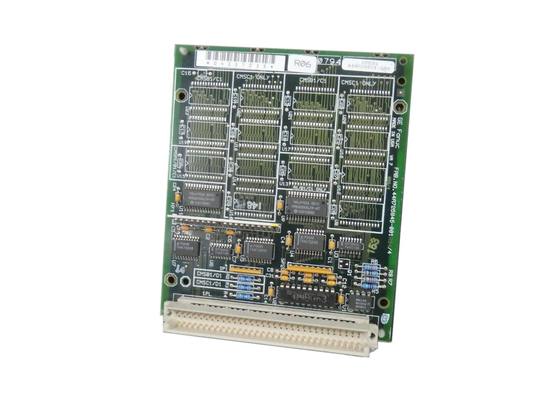

Το IC697MEM713 είναι μια Μνήμη Επέκτασης που κατασκευάζεται από την GE Fanuc Automation, η οποία προσφέρει εύρη μνήμης 64 KB, 128 KB, 512KB και 256 KB. Η εφαρμογή του IC697MEM713 είναι στην επέκταση μνήμης δεδομένων και λογικής των μονάδων IC697CPU771 και IC697CPU772 ή IC697PCM711 (που είναι η Μονάδα Προγραμματιζόμενου Συνεπεξεργαστή).

Το IC697MEM713 εγκαθίσταται ως θυγατρική πλακέτα και βρίσκεται στην ίδια υποδοχή με τη μονάδα που εξυπηρετεί. Αυτή η μνήμη επέκτασης συμπληρώνει τη μνήμη που είναι διαθέσιμη στην υπάρχουσα βασική πλακέτα. Η μνήμη διατηρείται κατά τη διάρκεια απώλειας ισχύος λόγω της μπαταρίας που βρίσκεται στη θήκη της βασικής πλακέτας. Η μνήμη προγράμματος λογικής ελέγχεται αυτόματα για σφάλματα από την CPU PLC στο παρασκήνιο. Το PCM ελέγχει τη μνήμη αποθήκευσης για σφάλματα όταν ο κύκλος τροφοδοσίας και κατά τη διάρκεια περιπτώσεων σκληρών ή μαλακών επαναφορών.

Για να εγκαταστήσετε το IC697MEM713, ο χρήστης πρέπει να βεβαιωθεί ότι η τροφοδοσία του rack είναι απενεργοποιημένη. Στη συνέχεια, ο σύνδεσμος 64 ακίδων μπορεί να συνδεθεί στον σύνδεσμο στη βασική πλακέτα, με τα κουμπώματα να εμπλέκονται. Μόλις η μονάδα τοποθετηθεί στο rack, μπορεί να ξεκινήσει η ενεργοποίηση. Ενεργοποιήστε την τροφοδοσία, η συμπεριλαμβανόμενη μπαταρία λιθίου διατηρεί την ισχύ σε περίπτωση απώλειας ισχύος. Αυτή η μπαταρία λειτουργεί επίσης το ρολόι ημερολογίου. Ο χρήστης πρέπει να είναι προσεκτικός για να εγκαταστήσει μια νέα μπαταρία πριν αφαιρέσει την παλιά μπαταρία.

Το IC697MEM713 έχει διάρκεια ζωής 10 ετών στους 20 C ή 68 F και θα πρέπει να διατηρεί τη μνήμη για έξι μήνες ονομαστικά χωρίς εφαρμογή ισχύος.

Σχετικά με το IC697MEM713

Η μονάδα προγραμματιζόμενου συνεπεξεργαστή GE Fanuc IC697MEM713 είναι ένας μικροϋπολογιστής υψηλής απόδοσης που έχει σχεδιαστεί για την εκτέλεση λειτουργιών συνεπεξεργαστή και συνδυάζει τις λειτουργίες της μονάδας επικοινωνιών και της μονάδας ASCII ή της βασικής μονάδας. Η μονάδα IC697MEM713 είναι κατασκευασμένη για τη σειρά 90-70 GE Fanuc PLC. Είναι διαμορφωμένη για να λειτουργεί με 1 ή 2 ανεξάρτητες θύρες CCM ή με μία μόνο σειριακή θύρα. Η μονάδα IC697MEM713 είναι μια προγραμματιζόμενη μονάδα συνεπεξεργαστή και μπορεί να προγραμματιστεί χρησιμοποιώντας μια ισχυρή γλώσσα BASIC γνωστή ως MegaBasic. Αυτή η γλώσσα προγραμματισμού εκτελεί αποτελεσματικά την απόκτηση δεδομένων, εξασφαλίζει αποτελεσματική αποθήκευση δεδομένων και εκτελεί τη λειτουργία ανάκτησης δεδομένων, διασφαλίζοντας παράλληλα υπολογιστές σε πραγματικό χρόνο.

Η μονάδα IC697MEM713 διαθέτει ένα κουμπί Restart ή Reset που χρησιμοποιείται για να θέσει τη μονάδα σε "ΛΕΙΤΟΥΡΓΙΑ RUN" ή "ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ". Σημειώστε ότι το πάτημα του κουμπιού Restart/Reset για λιγότερο από 5 δευτερόλεπτα θέτει τη μονάδα IC697MEM713 σε "ΛΕΙΤΟΥΡΓΙΑ RUN". Αυτό αναφέρεται ως μαλακή επαναφορά. Το πάτημα του κουμπιού Restart/Reset για περισσότερο από 10 δευτερόλεπτα κάνει το PCM να εισέλθει στη "ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΠΤΥΞΗΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ". Η μονάδα IC697MEM713 διαθέτει έως και 3 ενδείξεις LED που βρίσκονται στην κορυφή και στο μπροστινό μέρος του PCM. Η πρώτη ένδειξη LED δείχνει την "ΚΑΤΑΣΤΑΣΗ OFF", που σημαίνει ότι η μονάδα IC697MEM713 δεν λειτουργεί. Αυτό μπορεί να συμβεί σε περίπτωση δυσλειτουργίας υλικού. Η δεύτερη λυχνία LED δείχνει την "ΚΑΤΑΣΤΑΣΗ ON" και η λυχνία LED ανάβει σταθερά εκτός εάν υπάρχει πρόβλημα. Η τελευταία λυχνία LED αναβοσβήνει όποτε λαμβάνει χώρα μια διαδικασία διαγνωστικών κατά την ενεργοποίηση.

Τεχνικές προδιαγραφές για το IC697MEM713

Τεχνικές πληροφορίες

Μπαταρία

Διάρκεια ζωής 10 χρόνια στους 20 βαθμούς C (68 βαθμούς F)

Διατήρηση μνήμης 6 μήνες ονομαστικά χωρίς εφαρμογή ισχύος

Σύστημα VME σχεδιασμένο για την υποστήριξη του προτύπου VME C.1
