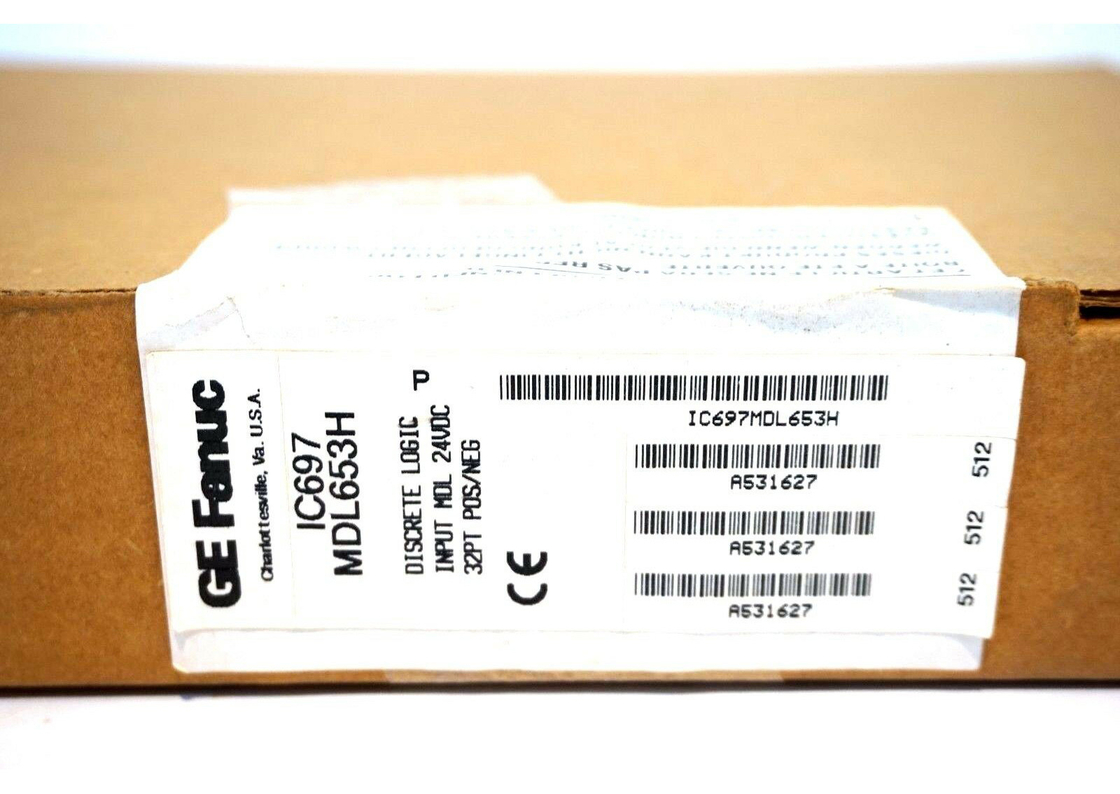

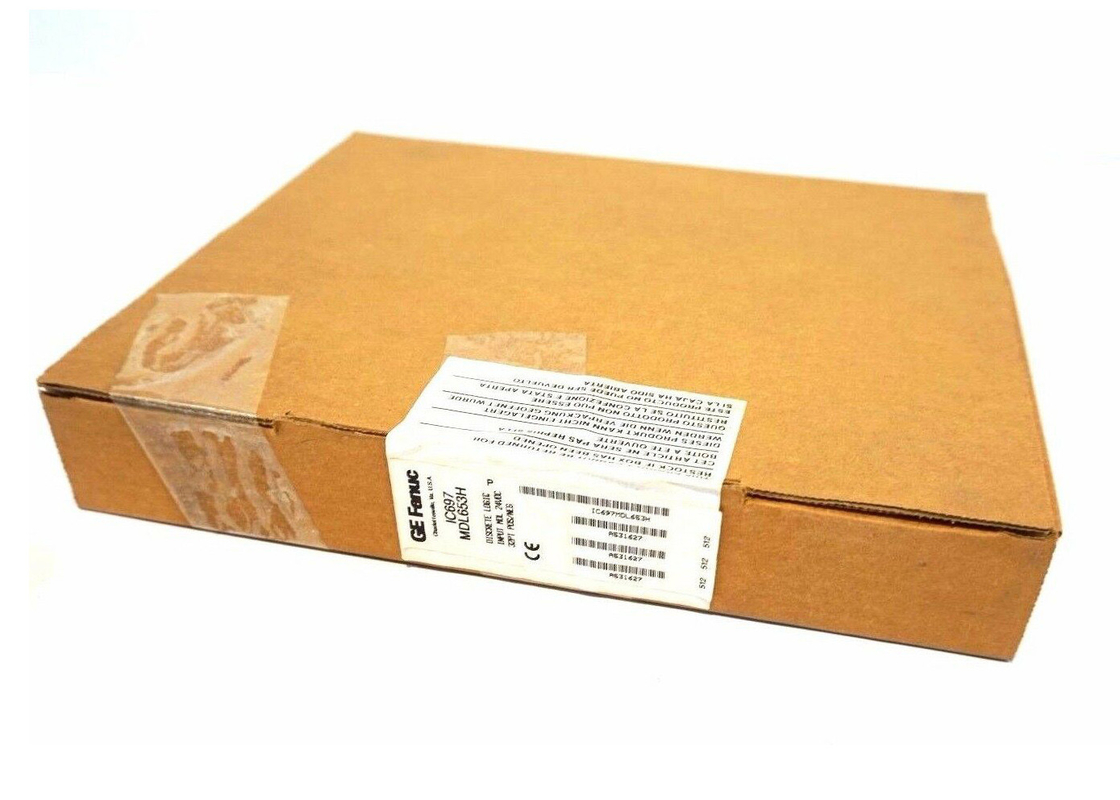

Γερμανία FANUC IC697MDL653, αρνητική ενότητα εισαγωγής λογικής με 32 σημεία

GE FANUC IC697MDL653, Μοντέλος Εισόδου αρνητικής λογικής με 32 σημεία

Περιγραφή του προϊόντος

Το IC697MDL653 είναι ένα Module θετικής / αρνητικής λογικής εισόδου με 32 σημεία.Τα 32 σημεία εισόδου του είναι διατεταγμένα σε τέσσερα απομονωμένα σύνολα που αποτελούνται από οκτώ σημεία.

Πρόσθετα χαρακτηριστικά του IC697MDL653 περιλαμβάνουν τη συμβατότητα θετικής/αρνητικής λογικής και διακόπτη εγγύτητας, ένα επιλέξιμο φίλτρο εισόδου και μια ενιαία είσοδος που έχει ρυθμιστεί ως διακοπή.Αυτά τα χαρακτηριστικά είναι κοινά σε όλους τους PLC IC697Τα χαρακτηριστικά ενδέχεται, ωστόσο, να μην ισχύουν όταν το IC697MDL653 συνδυάζεται με άλλους τύπους PLC.Η μονάδα IC697MDL653 είναι επίσης εξοπλισμένη με LED δείκτες στην επιφάνεια της για να ειδοποιήσει τον χρήστη για την κατάσταση της μονάδας.Τα LED αυτά υποδεικνύουν την κατάσταση ενεργοποίησης/αποκλεισμού κάθε σημείου στην πλευρά του PLC του κυκλώματος.

Εύκολα, οι αναφορές εισόδου/εξόδου του μοντέλου μπορούν εύκολα να ρυθμιστούν από τον χρήστη χωρίς τη χρήση jumpers ή DIP διακόπτες.Το IC697MDL653 έχει σχεδιαστεί για να έχει θετικά και αρνητικά λογικά χαρακτηριστικά.Η σχετική συσκευή εισόδου συνδέεται με τη λεωφορεία ισχύος και την είσοδο της μονάδας.Οι ακόλουθες συσκευές εισόδου είναι όλες συμβατές με το IC697MDL653: κουμπιά πίεσης, διακόπτες ορίου, διακόπτες επιλογής και ηλεκτρονικοί διακόπτες εγγύτητας, συμπεριλαμβανομένων των τύπων 2-σύρματος και 3-σύρματος.

Ιδανικά, οι εισόδοι σε αυτή τη μονάδα τροφοδοτούνται από οποιαδήποτε μονάδα εξόδου συμβατή με την τάση IC697 PLC. Το κύκλωμα εισόδου παρέχει αρκετό ρεύμα για να διασφαλιστεί ότι η συσκευή λειτουργεί αξιόπιστα.Το ρεύμα εισόδου είναι συνήθως 10mA στην κατάσταση ON και μπορεί να δεχθεί ρεύμα διαρροής 2 mA στην κατάσταση OFF χωρίς να ενεργοποιείται.

Η GE Fanuc σειρά 90-70 διακριτή μονάδα εισόδου με τον αριθμό καταλόγου IC697MDL653 έχει ονομαστική τάση 24 Volts DC ένα εύρος τάσης εισόδου από -3 έως 30 Volts DC.Η διακριτή μονάδα εισόδου IC697MDL653 είναι επίσης μια θετική/αρνητική μονάδα εισόδου λογικής με 32 συνολικά σημεία εισόδουΌλα αυτά τα σημεία εισόδου ομαδοποιούνται σε 4 ομάδες 8 εισόδων η καθεμία.Η μονάδα εισόδου IC697MDL653 έχει ονομαστική τάση απομόνωσης 1500 Volts για οποιαδήποτε είσοδο που συνδέεται με το backplane και 500 Volts μεταξύ των ομάδων εισόδουΗ μονάδα εισόδου θετικής/αρνητικής λογικής IC697MDL653 έχει τυπικό ρεύμα εισόδου 10 milliamps στην ονομαστική τάση και τυπική αντίσταση εισόδου 2,6 kilohms.

Η θετική/αρνητική μονάδα εισόδου IC697MDL653 έχει τάση ενεργού συστήματος 13,5 έως 30 Volt και τάση εκτός λειτουργίας 0 έως 5 Volt.Το ρεύμα σε κατάσταση λειτουργίας είναι 6 έως 15 milliamps και το ρεύμα εκτός λειτουργίας είναι 0 έως 2 milliampsΕπιπλέον, η ενότητα εισόδου IC697MDL653 διαθέτει ρυθμιζόμενο χρόνο καθυστέρησης φίλτρου από 1 έως 10 χιλιοστά του δευτερολέπτου.Η διαμόρφωση του χρόνου καθυστέρησης του φίλτρου γίνεται σε σημείο με σημείο και θα πρέπει να σημειωθεί ότι όλα τα σημεία διαθέτουν τον ίδιο χρόνο φίλτρουΗ μονάδα απαιτεί 0.3 Amps ρεύματος από το λεωφορείο 5 Volts. Η μονάδα έρχεται με μια μηχανική δυνατότητα κλειδί που καθιστά αδύνατο να το εγκαταστήσετε σε λάθος βάση.η μονάδα IC697MDL653 δέχεται μετρήσεις καλωδίων από AWG # 22 έως AWG # 14 και μπορεί εύκολα να αφαιρεθεί από τη θέση της στο ράφι, εάν είναι απαραίτητο.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες
