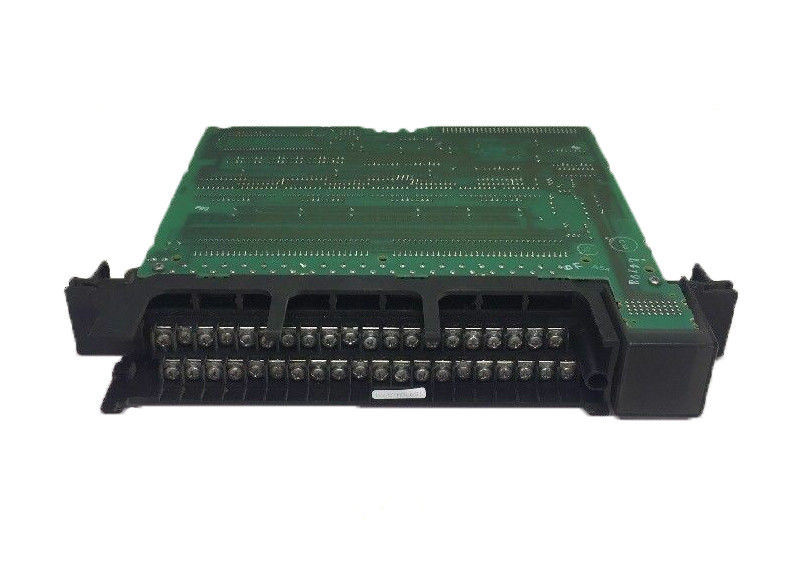

IC697MDL651 GE FANUC 32-Point Discrete Input Module Series 90-70 Programmable Controllers

IC697MDL651 GE FANUC Μονάδα Ψηφιακής Εισόδου 32 Σημείων Σειράς 90-70 Προγραμματιζόμενοι Ελεγκτές

Περιγραφή Προϊόντος IC697MDL651

Η GE IC697MDL651 είναι μια μονάδα ψηφιακής εισόδου 32 σημείων, μέρος των Προγραμματιζόμενων Ελεγκτών Σειράς 90-70. Διαθέτει 32 σημεία εισόδου συμβατά με TTL, με κάθε είσοδο να διαθέτει αντίσταση pull-up. Έτσι, δεν απαιτείται τροφοδοσία από τον χρήστη. Το φίλτρο εισόδου είναι επιλέξιμο στα 1ms ή 10ms και μία είσοδος είναι διαμορφώσιμη ως διακοπή. Υπάρχουν ενδείξεις LED στο πάνω μέρος της μονάδας, οι οποίες παρέχουν πληροφορίες σχετικά με την κατάσταση ON/OFF κάθε σημείου της λογικής πλευράς του κυκλώματος (ή του PLC). Η ονομαστική τάση της IC697MDL651 είναι 5 Volts DC. Υπάρχουν 32 είσοδοι ανά μονάδα με μέγιστο μήκος καλωδίου 98,4 (30m). Η απομόνωση είναι 1500 Volts. Το εύρος τάσης εισόδου είναι μεταξύ -3 και +7 Volts DC. Τα χαρακτηριστικά εισόδου της μονάδας περιλαμβάνουν αντίσταση 5,9K ohms, ±5%; τάση κατάστασης ON από -3 έως 0,5 Volts; τάση κατάστασης OFF από 2 έως 7 Volts; τυπικό ρεύμα κατάστασης ON 1,7mA στην ονομαστική τάση και μέγιστο ρεύμα κατάστασης OFF 1,1mA. Το ρεύμα που απαιτείται από τον δίαυλο 5V είναι 0,53 Amp. Επιπλέον, το σύστημα έχει σχεδιαστεί για να υποστηρίζει το πρότυπο VME C.1.


Η μονάδα IC697MDL651 είναι μηχανικά κλειδωμένη, ώστε να διασφαλίζεται ότι ένας παρόμοιου τύπου εξοπλισμός στο πεδίο μπορεί να την αντικαταστήσει σωστά, εάν χρειαστεί. Οι αναφορές I/O μπορούν να διαμορφωθούν από τον χρήστη χωρίς την ανάγκη χρήσης διακοπτών DIP ή jumpers στη μονάδα. Το προαναφερθέν μηχανικό κλειδί που συνοδεύει τη μονάδα αποτρέπει την ακούσια αντικατάσταση λανθασμένου τύπου μονάδας στην ίδια υποδοχή. Το κλειδί έχει σχεδιαστεί για να ταιριάζει σε μια περιοχή στην πλακέτα κάτω από τον σύνδεσμο που έχει μοναδικό σχήμα. Είναι σημαντικό να σημειωθεί ότι σε ένα rack PLC IC697, η αριστερή θέση προορίζεται μόνο για τροφοδοτικό. Επιπλέον, μία θέση δίπλα στο τροφοδοτικό πρέπει να περιέχει μια CPU ή μια μονάδα δέκτη διαύλου. Ο σχεδιασμός της μονάδας εισόδου επιτρέπει να έχει χαρακτηριστικά αρνητικής λογικής.

Αυτό σημαίνει ότι απορροφά ρεύμα που ρέει από τη συσκευή εισόδου προς το κοινό του χρήστη. Η IC697MDL651 είναι συμβατή με διάφορες συσκευές εισόδου, όπως διακόπτες ορίου, κουμπιά, επιλογείς, εξόδους BCD, μετρητές, καθώς και άλλες εξόδους συμβατές με TTL.

Για τη διαμόρφωση της συσκευής, χρησιμοποιήστε τη λειτουργία διαμόρφωσης του λογισμικού Windows ή MS-DOS που εκτελείται σε Windows NT ή Windows 95 μέσω της θύρας SNP ή μέσω Ethernet TCP/IP. Η IC697MDL651 μπορεί να διαμορφωθεί ώστε να έχει χρόνο καθυστέρησης φίλτρου 1 ms ή 10 ms.

Η διαμόρφωση δεν γίνεται ανά σημείο, αλλά ανά μονάδα, πράγμα που σημαίνει ότι όλα τα σημεία έχουν τον ίδιο χρόνο φίλτρου. Όταν η IC697MDL651 χρησιμοποιείται με CPU IC697, το σημείο εισόδου Α1 μπορεί να διαμορφωθεί ώστε να προκαλεί διακοπή της CPU είτε στην πτώση είτε στην άνοδο της μετάβασης σήματος. Η επιλογή του χρόνου φίλτρου εισόδου δεν επηρεάζει την απόκριση διακοπής. Όσον αφορά την καλωδίωση πεδίου, απαιτείται μία μόνο σύνδεση μεταξύ του κοινού της μονάδας και του κοινού του χρήστη. Αυτό οφείλεται στο γεγονός ότι τα 32 σημεία μοιράζονται ένα κοινό. Ωστόσο, για ευκολία καλωδίωσης, παρέχονται δύο συνδέσεις.

Τεχνικές Προδιαγραφές IC697MDL651

Τεχνικές Πληροφορίες

Προδιαγραφές325 Volts DC1500 Volts - οποιαδήποτε είσοδος προς την πλάτη του συστήματος3298,4' (30m) μέγιστο μήκος καλωδίουΑπομόνωση:1500 Volts - οποιαδήποτε είσοδος προς την πλάτη του συστήματοςΕύρος Τάσης Εισόδου (VΤάση κατάστασης OFF:
