Γερμανία FANUC IC697MDL651, ιδιαίτερη ενότητα εισαγωγής 32-σημείου, σειρά 90-70 προγραμματίσημοι ελεγκτές

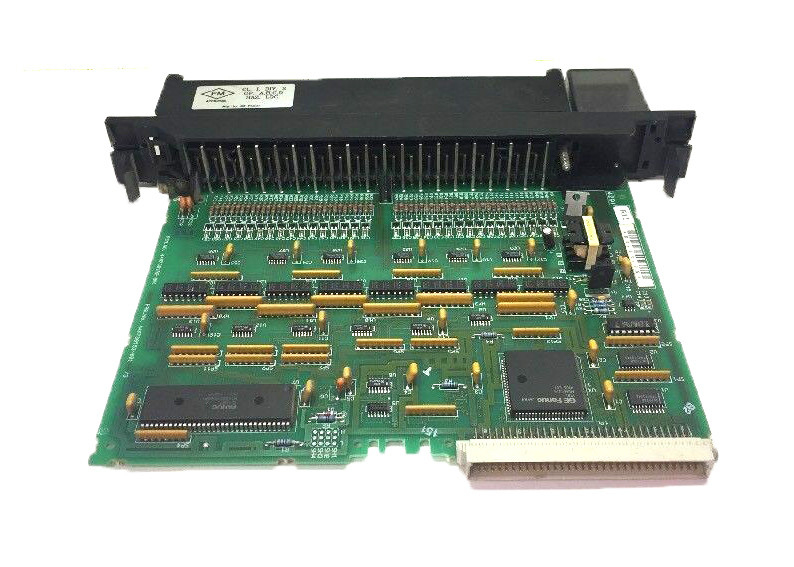

GE FANUC IC697MDL651, 32-Point Discrete Input Module, Σειρά 90-70 Προγραμματιζόμενοι ελεγκτές

Περιγραφή του προϊόντος

Ο GE IC697MDL651 είναι μια μονάδα εισόδου 32 σημείων που αποτελεί μέρος της σειράς 90-70 προγραμματιζόμενων ελεγκτών.δεν απαιτείται ισχύς χρήστηΤο φίλτρο εισόδου είναι επιλέξιμο 1ms ή 10ms και μια είσοδος είναι ρυθμιζόμενη ως διακοπή.που παρέχουν πληροφορίες σχετικά με την κατάσταση ON/OFF κάθε σημείου της λογικής πλευράς του κυκλώματος (ή PLC)Η ονομαστική τάση του IC697MDL651 είναι 5 βολτ DC. Υπάρχουν 32 εισόδους ανά μονάδα με μέγιστο μήκος καλωδίου 98,4 (30m). Η απομόνωση είναι 1500 βολτ. Το εύρος τάσης εισόδου είναι μεταξύ -3 και +7 βολτ DC.Τα χαρακτηριστικά εισόδου της μονάδας περιλαμβάνουν αντίσταση 5.9K ohms, ± 5%· τάση σε κατάσταση λειτουργίας -3 έως 0,5 volts· τάση εκτός λειτουργίας 2 έως 7 volts· τυπικό ρεύμα σε κατάσταση λειτουργίας 1,7mA σε ονομαστική τάση και μέγιστο ρεύμα εκτός λειτουργίας 1,1mA.Το ρεύμα που απαιτείται από το λεωφορείο 5V είναι Επιπλέον, το σύστημα έχει σχεδιαστεί για να υποστηρίζει το πρότυπο C του VME.1.


Η μονάδα IC697MDL651 είναι μηχανικά κλειδωμένη, ώστε να εξασφαλίζεται ότι ένας παρόμοιος τύπος στο πεδίο μπορεί να την αντικαταστήσει σωστά, εάν χρειαστεί.Οι αναφορές I/O μπορούν να ρυθμιστούν από τον χρήστη χωρίς να χρειάζεται να χρησιμοποιούνται διακόπτες DIP ή jumpers στη μονάδαΤο προαναφερθέν μηχανικό κλειδί που συνοδεύει τη μονάδα αποτρέπει την ακούσια αντικατάσταση του λάθος τύπου μονάδας στην ίδια θέση.Το κλειδί είναι σχεδιασμένο για να ταιριάζει σε μια περιοχή στο πλαίσιό κάτω από το σύνδεσμο που έχει ένα μοναδικό σχήμαΕίναι σημαντικό να σημειωθεί ότι σε ένα rack PLC IC697, η πιο αριστερή θέση προορίζεται μόνο για τροφοδοσία.ένα σημείο που βρίσκεται δίπλα στην παροχή ενέργειας πρέπει να περιέχει μια CPU ή μια μονάδα δέκτη λεωφορείουΟ σχεδιασμός της ενότητας εισόδου της επιτρέπει να έχει αρνητικά λογικά χαρακτηριστικά.

Το IC697MDL651 είναι συμβατό με διαφορετικές συσκευές εισόδου όπως διακόπτες ορίου, κουμπιά πιέσεως, διακόπτες επιλογής, εξόδους BCD,μετρητές καθώς και άλλες συμμορφούμενες με το TTL εξόδους.

Για τη διαμόρφωση της συσκευής, χρησιμοποιήστε τη λειτουργία διαμόρφωσης λογισμικού Windows ή MS-DOS που εκτελείται σε Windows NT ή Windows 95 μέσω της θύρας SNP ή μέσω Ethernet TCP/IP.Το IC697MDL651 μπορεί να ρυθμιστεί με χρόνο καθυστέρησης φίλτρου 1 ms ή 10 ms.

Όταν το IC697MDL651 χρησιμοποιείται με το IC697 CPU, το IC697MDL651 μπορεί να χρησιμοποιηθεί για την επεξεργασία δεδομένων.το σημείο εισόδου A1 μπορεί να ρυθμιστεί έτσι ώστε να προκαλεί διακοπή του CPU είτε στο φθίνων είτε στο αυξανόμενο άκρο της μετάβασης σήματοςΗ επιλογή του χρόνου του φίλτρου εισόδου δεν επηρεάζει την ανταπόκριση διακοπής.Αυτό οφείλεται στο γεγονός ότι τα 32 σημεία μοιράζονται ένα κοινόΩστόσο, για την ευκολία της καλωδίωσης, παρέχονται δύο συνδέσεις.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες
