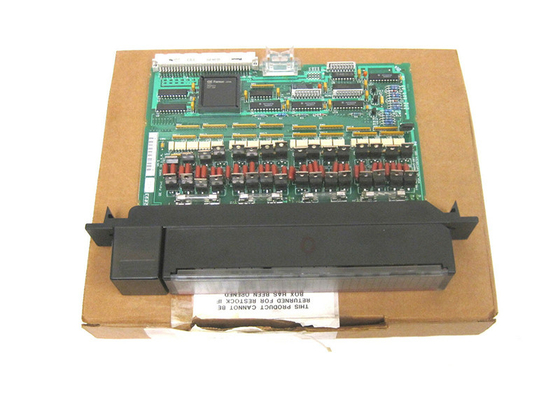

Γερμανία FANUC IC697MDL350, 120 VAC 0,5 Amp, ιδιαίτερη ενότητα παραγωγής 32-σημείου

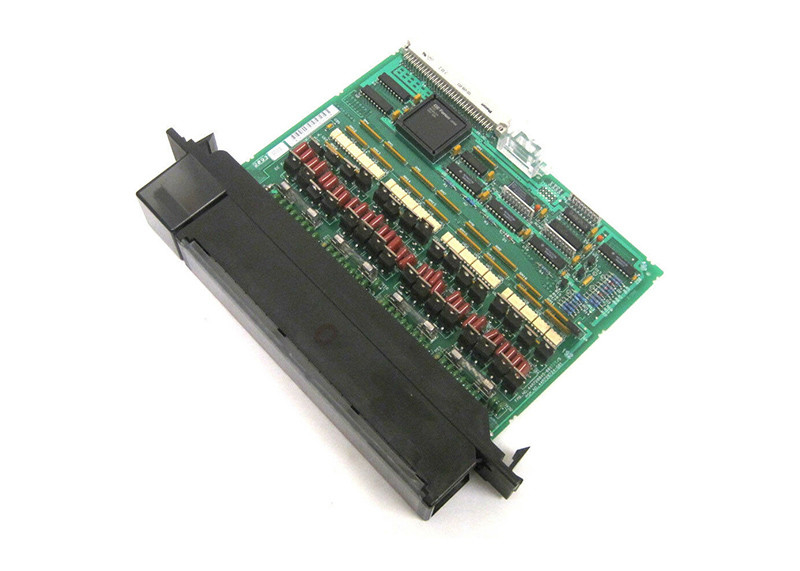

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, Μονάδα Διακριτής Εξόδου 32 Σημείων

Περιγραφή Προϊόντος

Το IC697MDL350 είναι μια μονάδα διακριτής εξόδου 120 VAC 0.5 Amp, 32 σημείων στη σειρά GE Fanuc 90-70. Τα τυπικά χαρακτηριστικά περιλαμβάνουν τέσσερις απομονωμένες ομάδες των 8 σημείων που ισοδυναμούν με 32 σημεία, χωρητικότητα 0.5 amp ανά σημείο και υψηλή χωρητικότητα ρεύματος εισόρμησης 20x του ονομαστικού ρεύματος. Η μονάδα εξόδου IC697MDL350 επιτρέπει σε κάθε ομάδα 8 σημείων να χρησιμοποιείται σε διαφορετική φάση της παροχής AC. Κάθε ομάδα εξόδων είναι ασφαλισμένη με ασφάλεια 5 amp και επιδεικνύει υψηλό βαθμό ρεύματος εισόρμησης, καθιστώντας τις εξόδους κατάλληλες για μια σειρά επαγωγικών και πυρακτωμένων φορτίων.


Τα LED υποδεικνύουν την κατάσταση ON-OFF κάθε σημείου στην πλευρά PLC των κυκλωμάτων. Επιπλέον, υπάρχει ένα LED που επιβεβαιώνει την κατάσταση των ασφαλειών που βρίσκονται στην κορυφή της μονάδας. Η μονάδα IC697MDL350 είναι μηχανικά κλειδωμένη για να προωθήσει τη σωστή αντικατάσταση με παρόμοιο τύπο στο πεδίο. Ο χρήστης μπορεί να διαμορφώσει τις αναφορές I/O χωρίς τη χρήση γεφυρών ή διακοπτών DIP.

Ο χρήστης πρέπει να ολοκληρώσει τη διαμόρφωση μέσω της λειτουργίας διαμόρφωσης του λογισμικού προγραμματισμού MS-DOS ή Windows που εκτελείται σε Windows 95 ή Windows NT μέσω Ethernet TCP/IP ή μέσω της θύρας SNP. Η λειτουργία διαμόρφωσης βρίσκεται στη συσκευή προγραμματισμού.


Το IC697MDL350 είναι συμβατό με έναν αριθμό συσκευών φόρτωσης, συμπεριλαμβανομένων σωληνοειδών, εκκινητών κινητήρων και δεικτών. Η βαθμολογία 0.5 amp ισχύει για τη μακροπρόθεσμη χωρητικότητα ρεύματος κάθε σημείου. Λόγω της απαγωγής θερμότητας εντός της μονάδας, η μέγιστη χωρητικότητα ρεύματος για κάθε ομάδα εξόδων περιορίζεται σε υψηλότερες θερμοκρασίες.

Η μονάδα εξόδου GE Fanuc IC697MDL350 είναι μια μονάδα διακριτής εξόδου GE Series 90-70. Έχει 32 διακριτά κανάλια εξόδου. Μπορεί να λειτουργήσει με ρεύμα AC, αλλά όχι με ρεύμα DC. Η ονομαστική τάση AC της μονάδας διακριτής εξόδου IC697MDL350 είναι 120 Volts AC. Κάθε ένα από τα σημεία εξόδου έχει ονομαστική τιμή ρεύματος 0.5 Amps και όλες οι έξοδοι είναι διατεταγμένες σε 4 ομάδες των 8.

Η ονομαστική τιμή ρεύματος για κάθε ομάδα είναι 2 Amps. Κάθε σημείο εξόδου έχει επίσης μια ένδειξη κατάστασης LED που δείχνει εάν ένα σημείο εξόδου είναι ενεργοποιημένο ή απενεργοποιημένο. Η μονάδα διακριτής εξόδου IC697MDL350 διαθέτει ασφάλειες για προστασία. Δεν χρειάζεται γεφυρωτές ή διακόπτες DIP για να διαμορφωθεί σωστά όπως κάνουν πολλές άλλες μονάδες GE I/O. Η μονάδα διακριτής εξόδου IC697MDL350 μπορεί να διαμορφωθεί με MS-DOS ή με το λογισμικό προγραμματισμού Windows.

Η μονάδα διακριτής εξόδου GE Fanuc Series 90-70 IC697MDL350 λειτουργεί με εύρος συχνοτήτων από 47 έως 63 Hertz. Οι έξοδοι σε αυτήν τη μονάδα διακριτής εξόδου είναι κατάλληλες για μια ποικιλία βιομηχανικών επαγωγικών φορτίων και καθεμία από τις 4 ομάδες εξόδου προστατεύεται από μια ασφάλεια που έχει ονομαστική τιμή 5 Amps.

Η μονάδα διακριτής εξόδου IC697MDL350 μπορεί να συνδεθεί με συσκευές εκκίνησης κινητήρων, δείκτες και σωληνοειδή και είναι καλά εξοπλισμένη για να λειτουργεί με αυτές τις συσκευές. Αυτή η μονάδα διακριτής εξόδου μπορεί να λειτουργήσει με μια παροχή ρεύματος AC που υποστηρίζει πολλαπλές φάσεις και μπορεί να χρησιμοποιήσει μια διαφορετική φάση παροχής ρεύματος AC για καθεμία από τις 4 ομάδες εξόδου της.

Τεχνικές Προδιαγραφές

Τεχνικές Πληροφορίες

Προδιαγραφές32 (τέσσερις ομάδες των 8 εξόδων η καθεμία)Έξοδοι ανά Μονάδα:500 volts μεταξύ ομάδων32 (τέσσερις ομάδες των 8 εξόδων η καθεμία)Απομόνωση:1500 volts - οποιαδήποτε έξοδος προς backplane500 volts μεταξύ ομάδωνΕύρος Τάσης Εξόδου:85 έως 132 volt, 47-63 Hz
