Γερμανία FANUC IC697MDL250, ιδιαίτερη ενότητα εισαγωγής, εναλλασσόμενο ρεύμα 120 βολτ, 32 σημεία

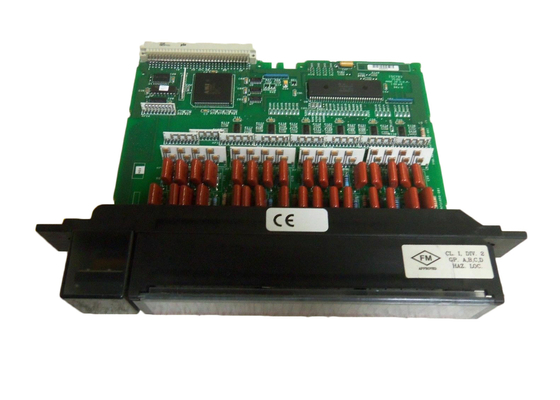

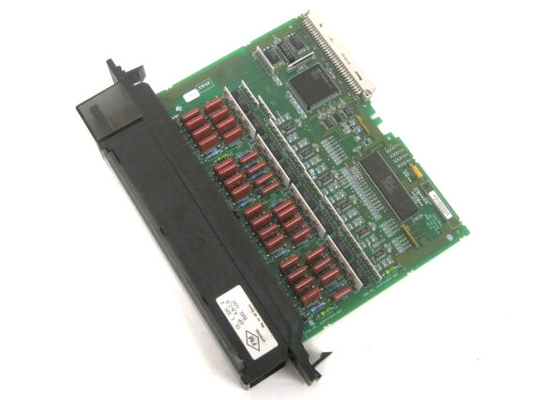

GE FANUC IC697MDL250, Μονάδα Διακριτής Εισόδου, 120 volt AC, 32 σημεία

Περιγραφή προϊόντος του  IC697MDL250

Η Μονάδα Διακριτής Εισόδου IC697MDL250 της GE Fanuc έχει 32 σημεία που αποτελούνται από τέσσερις απομονωμένες ομάδες, γεγονός που διασφαλίζει ότι κάθε ομάδα οκτώ σημείων μπορεί να χρησιμοποιηθεί σε διαφορετική φάση παροχής AC. Αυτή η μονάδα 120 VAC είναι εξοπλισμένη με φίλτρο εισόδου 20 ms και είναι συμβατή με διακόπτη εγγύτητας.

Η αντιδραστική είσοδος της μονάδας IC697MDL250 είναι σύμφωνη με το πρότυπο IEC τύπου 2. Επιπλέον, τα χαρακτηριστικά εισόδου λειτουργούν με έναν μεγάλο αριθμό διαθέσιμων διακοπτών εγγύτητας. Τα LED υποδεικνύουν την κατάσταση ON-OFF για κάθε σημείο στην πλευρά λογικής/PLC του κυκλώματος και βρίσκονται εύκολα στο επάνω μέρος της μονάδας. Η μονάδα IC697MDL250 είναι μηχανικά κλειδωμένη για να εγγυάται την κατάλληλη αντικατάσταση με παρόμοιο τύπο πεδίου. Οι αναφορές I/O είναι διαμορφώσιμες από τον χρήστη, εξαλείφοντας την ανάγκη για βραχυκυκλωτήρες ή διακόπτες DIP. Η διαμόρφωση ολοκληρώνεται μέσω λογισμικού προγραμματισμού MS-DOS ή Windows και η λειτουργία διαμόρφωσης είναι ήδη εγκατεστημένη στη συσκευή.


Η μονάδα IC697MDL250 μπορεί να χρησιμοποιηθεί με μια μεγάλη ποικιλία συσκευών εισόδου, συμπεριλαμβανομένων κουμπιών, διακοπτών ορίου ή διακοπτών επιλογής και ηλεκτρονικών διακοπτών εγγύτητας (τύπου 2 ή 3 καλωδίων). Το κύκλωμα εισόδου της μονάδας επιτρέπει τη χαμηλή απαγωγή θερμότητας, η οποία με τη σειρά της βοηθά στην ακραία αξιοπιστία και μακροζωία.


Αυτή η μονάδα είναι εξοπλισμένη με ένα μηχανικό κλειδί που βοηθά στην αποφυγή τυχαίας αντικατάστασης τύπων σε μια δεδομένη υποδοχή. Το κλειδί ταιριάζει σε ένα ειδικά διαμορφωμένο σημείο στην πλακέτα κάτω από τον σύνδεσμο. Όταν η μονάδα εγκαθίσταται αρχικά, το κλειδί στερεώνεται στη ράγα του κέντρου του backplane. Όταν αφαιρείται η μονάδα, το κλειδί παραμένει στη ράγα του κέντρου, απαιτώντας η υποδοχή να δέχεται μόνο πανομοιότυπους τύπους μονάδων. Εάν ο χρήστης χρειάζεται να αλλάξει τη θέση της μονάδας στο rack αφού το κλειδί έχει συνδεθεί στο rack, το κλειδί μπορεί να αφαιρεθεί πιέζοντας προς τα πάνω και ξεκουμπώνοντας το μάνδαλο. Στη συνέχεια, το κλειδί και η μονάδα μπορούν να επανατοποθετηθούν όπως απαιτείται.

Τεχνικές προδιαγραφές του IC697MDL250

Τεχνικές πληροφορίες

Προδιαγραφές του IC697MDL25032 (τέσσερις ομάδες των οκτώ εισόδων η καθεμία)Είσοδοι ανά μονάδα:500 volts RMS μεταξύ ομάδων εισόδου32 (τέσσερις ομάδες των οκτώ εισόδων η καθεμία)Απομόνωση:1500 volts RMS - οποιαδήποτε είσοδος στο backplane500 volts RMS μεταξύ ομάδων εισόδουΡεύμα εισόδου:10mA (τυπικό) στην ονομαστική τάση (αντιδραστικό)Χαρακτηριστικά εισόδου-
