Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ετικέτα: | Γερμανία Fanuc | Σχήμα: | IC697HSC700 |
|---|---|---|---|
| Σειρά: | Σειρά 90-70 | Τύπος προϊόντος: | Μετρητής υψηλής ταχύτητας |
| Ταχύτητα επεξεργασίας: | kHz 200 | Τεχνολογία: | 5 συνεχές ρεύμα Β |
| Σειρά τάσης εισαγωγής: | 10-30 V DC | Δυναμική τάση: | 30 V συνεχής ρεύμα |
| Εισόδου-εξόδου τύπος: | Θετική Λογική | Εγγύηση: | 1 έτος |
| Επισημαίνω: | Θετική ενότητα παραγωγής λογικής ESCPP,24VDC θετική ενότητα παραγωγής λογικής,RS485 ψηφιακή ενότητα Ι Ο |
||

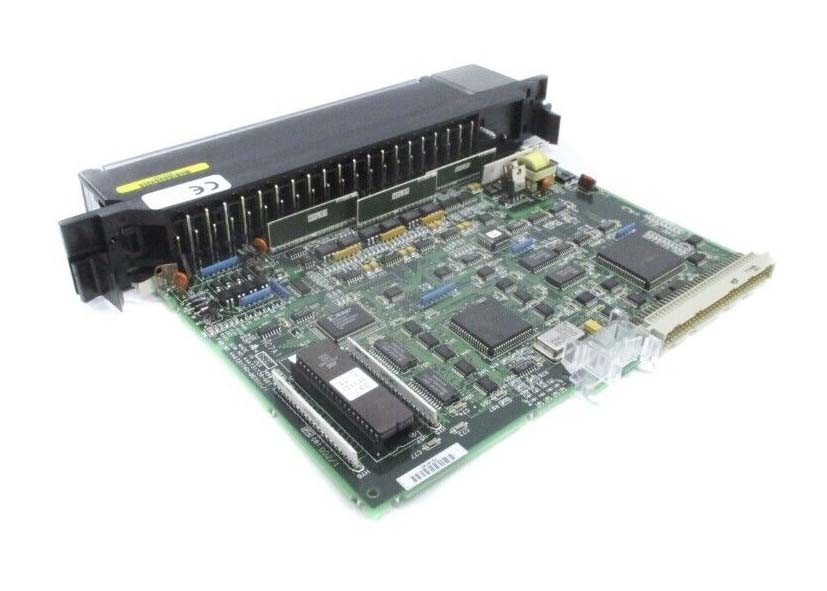

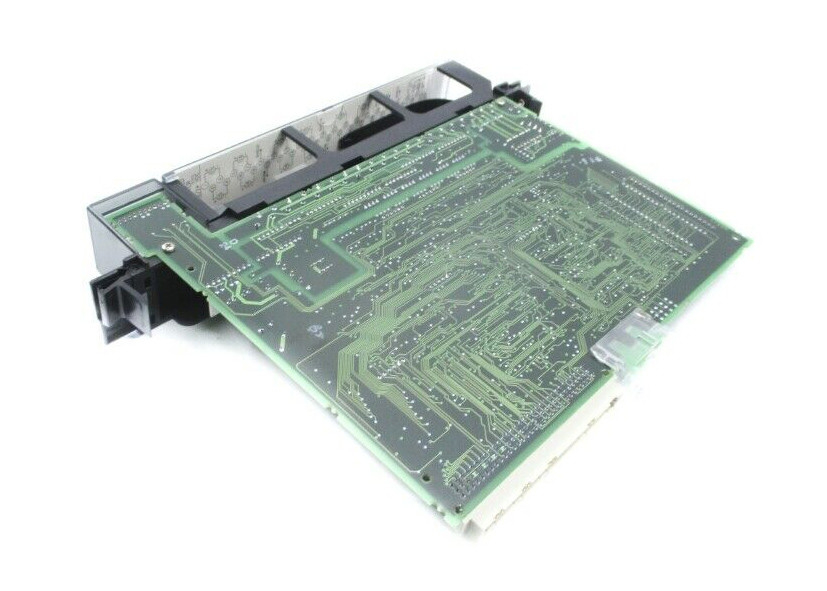

Το IC697HSC700 είναι ένα High-Speed Counter (HSC) Module σχεδιασμένο για τη σειρά 90-70 που δημιουργήθηκε από την GE Fanuc.12 μονοτελής ή διαφορικές εισροέςΗ ενότητα αυτή διαθέτει επίσης έναν εξωτερικό ταλαντωτή και ενσωματωμένη έξοδο +5 VDC.Η ρύθμιση ολοκληρώνεται μέσω MS-DOS ή Windows μέσω Ethernet TCP/IP ή της θύρας SNPΗ λειτουργία διαμόρφωσης είναι ήδη εγκατεστημένη στην συσκευή προγραμματισμού, η οποία μπορεί να είναι συμβατός υπολογιστής.
Η μονάδα IC697HSC700 επεξεργάζεται άμεσα τα γρήγορα σήματα παλμού (έως 200 KHz ή 800 KHz για τον τύπο E στη λειτουργία A Quad B. Οι λειτουργίες περιλαμβάνουν την ικανότητα ανίχνευσης εισροών, επεξεργασίας δεδομένων καταμέτρησης εισροών,και ελέγχου των εξόδων χωρίς να απαιτείται επικοινωνία με την CPU PLCΗ ενότητα διαθέτει μια απλή, εύκολη στη χρήση διεπαφή PLC ιδανική για βιομηχανικές εφαρμογές, συμπεριλαμβανομένου του μετρητή ροής τουρμπίνης, δοκιμής μετρητών, μέτρησης ταχύτητας, χειρισμού υλικών,και έλεγχο κίνησης/διαδικασίας.
Οι τύποι μετρητών υψηλής ταχύτητας για το IC697HSC700 περιλαμβάνουν διαμορφώσεις A, B, C, D και E. Οι μετρητές έχουν 12 εισόδους, τέσσερις εξόδους (προεπιλεγμένες) και δυνατότητα διακοπής σκάλας PLC (προαιρετική).Τα ποσοστά μέτρησης για τους τύπους Α-Δ είναι 200 KHz κατ' ανώτατο όριο με το φίλτρο υψηλής συχνότητας και 30 Hz με το φίλτρο χαμηλής συχνότητας.Οι εισροές Count, Count Disable και Preload για κάθε μετρητή μπορούν να ρυθμιστούν για φίλτρο υψηλής συχνότητας (2,5 μικροδευτερόλεπτα) ή φίλτρο χαμηλής συχνότητας (12,5 χιλιοστά δευτερόλεπτα).
Για τον τύπο Ε, ο μέγιστος ρυθμός μέτρησης με το φίλτρο χαμηλής συχνότητας (12,5 χιλιοστά του δευτερολέπτου) είναι 30 Hz· με το φίλτρο υψηλής συχνότητας (2,5 μs),οι μέγιστες συχνότητες είναι 200 kHz στη λειτουργία Up/Down και 800 kHz στη λειτουργία A Quad BΟι εισροές Count, Count Disable και Preload για κάθε μετρητή μπορούν να χρησιμοποιήσουν οποιοδήποτε φίλτρο, ωστόσο, οι εισροές Strobe και Strobe Disable χρησιμοποιούν μόνο το φίλτρο υψηλής συχνότητας.Βλέπε το εγχειρίδιο χρήσης για περισσότερες πληροφορίες σχετικά με τα χαρακτηριστικά λειτουργίας του τύπου.
| Τύπος μονάδας: | Μετρητής υψηλής ταχύτητας |
| Ταχύτητα επεξεργασίας: | 200 KHz |
| Πεδίο τάσης εισόδου: | 5 VDC ή 10 έως 30 VDC |
| Πεδίο τάσης εξόδου: | 30VDC |
| Τύπος εισόδου/εξόδου: | Θετική Λογική |
| Καταναλώσεις ενέργειας: | 500mA @ 5VDC |
| Γενικά: | |
| ΜονάδαΣυστάσεις λειτουργίας | 5 VDC (από το πίσω πλάνο) |
| ΜονάδαCurrentDrain | 1A + (10 mA x αριθμός εξόδων ON) + (1,6 x ρεύμα κωδικοποιητή) |
|
ΜέγιστοCountRate Τύποι Α - Δ και Τύπος Ε σε κατάσταση άνω/κάτω |
200 KHz |
| Τύπος Ε σε λειτουργία A Quad B | 800 KHz |
| Εκδοτικά σημεία | Ηλεκτρική ενέργεια από τον χρήστη 5V ή 10 έως 30 VDC |
| Φώτα LED | ΜΟΔΥΛΟΣ ΟΚ και O1 - O4 (κατάσταση κυκλώματος εξόδου) |
| Πύργος απομόνωσης εισόδου και εξόδου (1 δευτερόλεπτο) |
1500V |
| Σταθερή κατάσταση | 30 V AC / DC |
|
Εισόδους Διάστημα τάσης TTL Χωρίς TTL MagneticPickup (μόνο από I1 έως I4) Εισερχόμενα όρια (από I1 έως I12) VσεVΚλείσε Δύναμη κωδικοποίησης
Εισερχόμενο φίλτροDelay IN1 έως IN8 IN9 έως IN12 Εισαγωγή Εισαγωγή αντίστασης Εισαγωγή υστερέσης Καλώδιο |
5 VDC |
| 10 έως 30 VDC | |
| 400 mV | |
| TTL Χωρίς TTL Μαγνητικό Πικάπ | |
| 1.4V 8.0V 400 mV | |
| 0.8V 5.0V 200 mV | |
| 5 VDC, 500 mA @40ΣΤΟΙΓ (104ΣΤΟΙF), 300 mA @60ΣΤΟΙΓ | |
| (140ΣΤΟΙΕ) | |
| 10 ms ή 2∆sεπιλέξιμη | |
| 2∆σ | |
| 6000 Ωμ | |
| 250 mV τυπικά | |
| Προτεινόμενο καλώδιο με προστασία | |
| Μέγιστο μήκος: 30 μέτρα (100 πόδια) | |
| Αποδόσεις | |
| Τύπος εξόδου | Θετική λογική, οπτικά απομονωμένη. |
| Μέγιστη τάση τροφοδοσίας | 30.0 VDC |
| ΜέγιστοOutputCurrent σε 60ΣΤΟΙΓ (140ΣΤΟΙΕ) | 1.0 A για κάθε έξοδο που χρησιμοποιεί τροφοδοσία 10 έως 30 VDC |
| ΈξοδοΣύγχρονο με παροχή 5 VDC | 20 mA τυπικά |
| Δυνατότητα ανάληψης | Τυπική ∆8,0 V |
| Τρόπος διαρροής ρεύματος εκτός λειτουργίας | 10∆Α για κάθε έξοδο |
