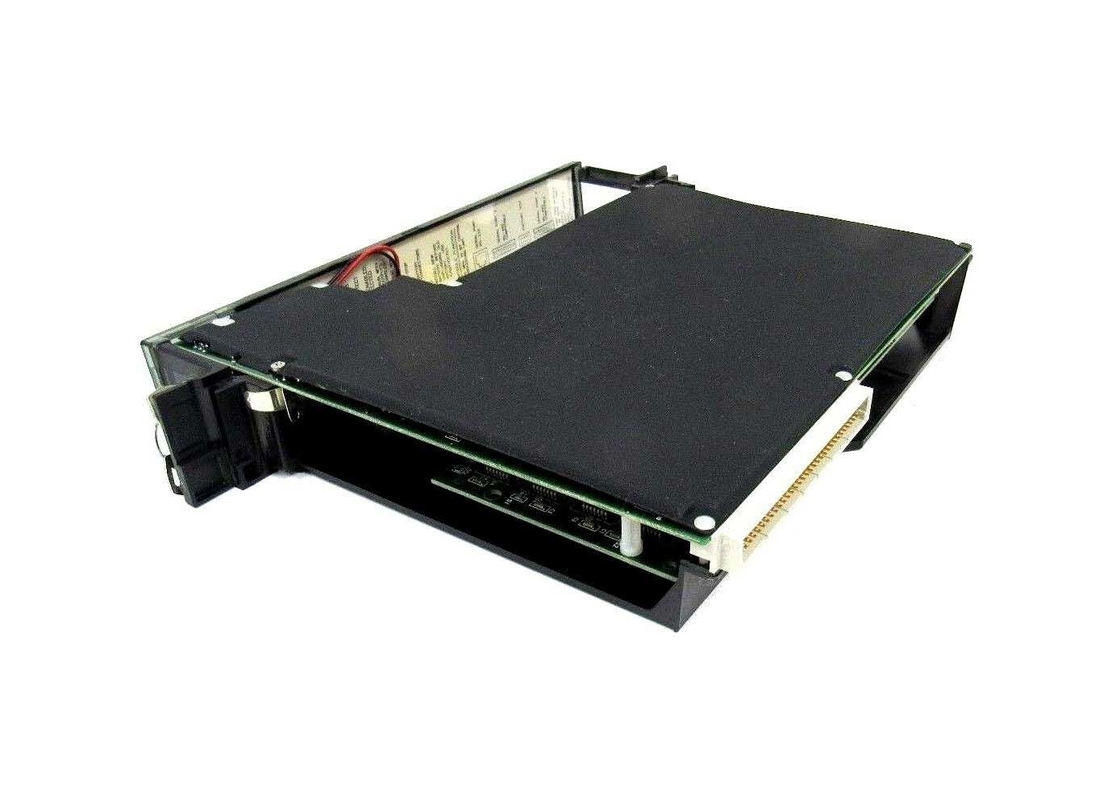

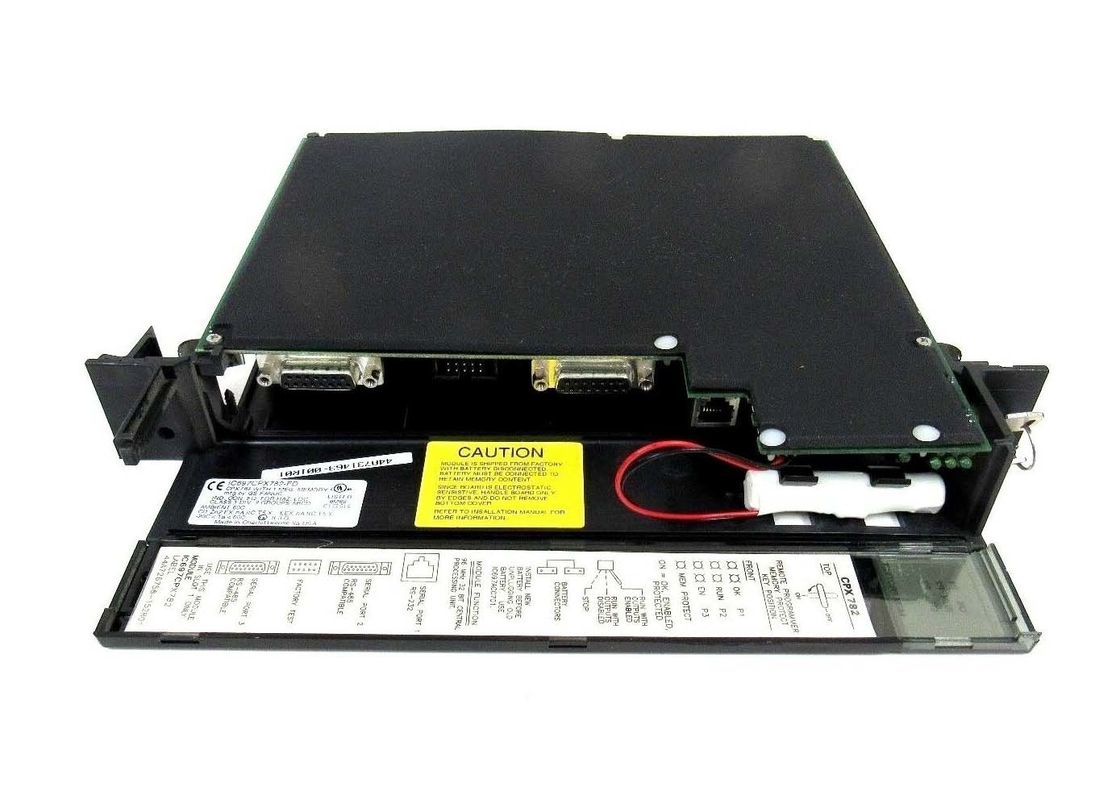

Γερμανία FANUC IC697CPX782, μονάδα κεντρικής επεξεργασίας, σειρά 90-70

GE FANUC IC697CPX782, Κεντρική μονάδα επεξεργασίας, σειρά 90-70

Περιγραφή του προϊόντος

Το μοντέλο CPU IC697CPX782 κατασκευάζεται από την GE Automation and Controls.ενσωματωμένες σειριακές θύρες και περιλαμβάνουν 1 MB μπαταρίας CMOS RAM (μέσα στην ίδια θέση) και 256 K μη πτητική μνήμη flash χρήστη για τα δεδομένα χρήστηΤο IC697CPX782 χρησιμοποιεί λογισμικό προγραμματισμού με βάση το MS-DOS ή το Windows για τον έλεγχο μηχανών, διαδικασιών και συστημάτων.

Το IC697CPX782 έχει ταχύτητα σάρωσης 0,4 χιλιοστά του δευτερολέπτου για μια λειτουργία Boolean.Έχει λογισμικό κωδικούς πρόσβασης που χρησιμοποιούνται για να κλειδώσει τα δεδομένα του προγράμματος και τη διαμόρφωσηΕπιπλέον, η κλειδαριά δεδομένων μπορεί να ξεκινήσει χειροκίνητα χρησιμοποιώντας τον διακόπτη κλειδιού προστασίας μνήμης.

Το IC697CPX782 απαιτεί παροχή ισχύος 100 W AC/DC και 90 W DC. Μια μπαταρία λιθίου με διάρκεια ζωής πέντε ετών ελέγχει το ημερολογιακό ρολόι.Η μνήμη της μπαταρίας διατηρείται για έξι μήνες χωρίς ισχύ.Η ακρίβεια του ρολογιού ημέρας είναι μέγιστο 3,5 δευτερόλεπτα για μια ημέρα.Για τη σύνδεση του προγραμματιστή μέσω του δικτύου Ethernet TCP/IP απαιτείται εγκατεστημένη μονάδα διεπαφής Ethernet. Αυτό μπορεί να είναι είτε ο ελεγκτής Ethernet IC697CMM741 είτε η διασύνδεση Ethernet (τύπος 2) IC697CMM742.πρέπει να οριστεί η διεύθυνση IPΣτη συνέχεια, συνδέστε το PLC και τον προγραμματιστή που εκτελεί το λογισμικό Windows στην διεπαφή Ethernet.

Η μονάδα GE Fanuc IC697CPX782 είναι μια μονάδα CPU PLC της σειράς 90-70 της GE. Είναι μια μονάδα CPU που απαιτεί μία μόνο θέση στο πλαίσιο PLC και έρχεται με 3 σειριακές θύρες.Έχει σχεδιαστεί για να πραγματοποιεί τον έλεγχο σε πραγματικό χρόνο των διαδικασιών εφαρμογήςΗ ενσωματωμένη χωρητικότητα μνήμης στην CPU είναι 1 MB. Επιπλέον, η μονάδα CPU περιέχει 256 KB μνήμης flash (μη πτητικής).Η υποστήριξη των μαθηματικών με πλωτή τιμή είναι διαθέσιμη στην ενότητα IC697CPX782Ο συνολικός αριθμός I/O κάθε είδους που υποστηρίζεται από τη μονάδα CPU είναι 12 K και ο συνολικός αναλογικός I/O που υποστηρίζεται από τη μονάδα είναι 8 K.Η μονάδα IC697CPX782 βασίζεται σε έναν 32bit 80486DX μικροεπεξεργαστή ο οποίος είναι ρυθμισμένος στα 96 MegahertzΟ προγραμματισμός της CPU μπορεί να γίνει από έναν υπολογιστή που συνδέεται με την CPU μέσω Ethernet ή μέσω της θύρας SNP.

Η διάρκεια ζωής της μπαταρίας στην μονάδα CPU IC697CPX782 είναι 5 χρόνια στους 68 βαθμούς Φαρενάιτ.Το IC697CPX782 απαιτεί 3.1 Άμπερες ρεύματος από το λεωφορείο συνεχούς ρεύματος 5 V. Η ονομαστική ακρίβεια του ρολογιού ημέρας είναι μέγιστη 3,5 δευτερόλεπτα την ημέρα. Η ακρίβεια του ρολογιού περασμένου χρόνου είναι μέγιστη 0,01%.Η σειριακή θύρα 1 στη μονάδα IC697CPX782 υποστηρίζει RS-232. Η σειριακή θύρα 2 στην CPU υποστηρίζει το πρωτόκολλο RS-485 και είναι απομονωμένη από οπτικοσύνδεσμο. Η σειριακή θύρα 3 στη μονάδα IC697CPX782 υποστηρίζει το πρωτόκολλο RS-485 και δεν είναι απομονωμένη.Όλες οι σειριακές θύρες στην CPU μπορούν να χρησιμοποιηθούν για προσαρμογές προγραμματιστή ή για επικοινωνία με άλλες σειριακές συσκευέςΤο εύρος θερμοκρασίας εργασίας για την CPU είναι από 32 έως 140 βαθμούς Φαρενάιτ.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες
