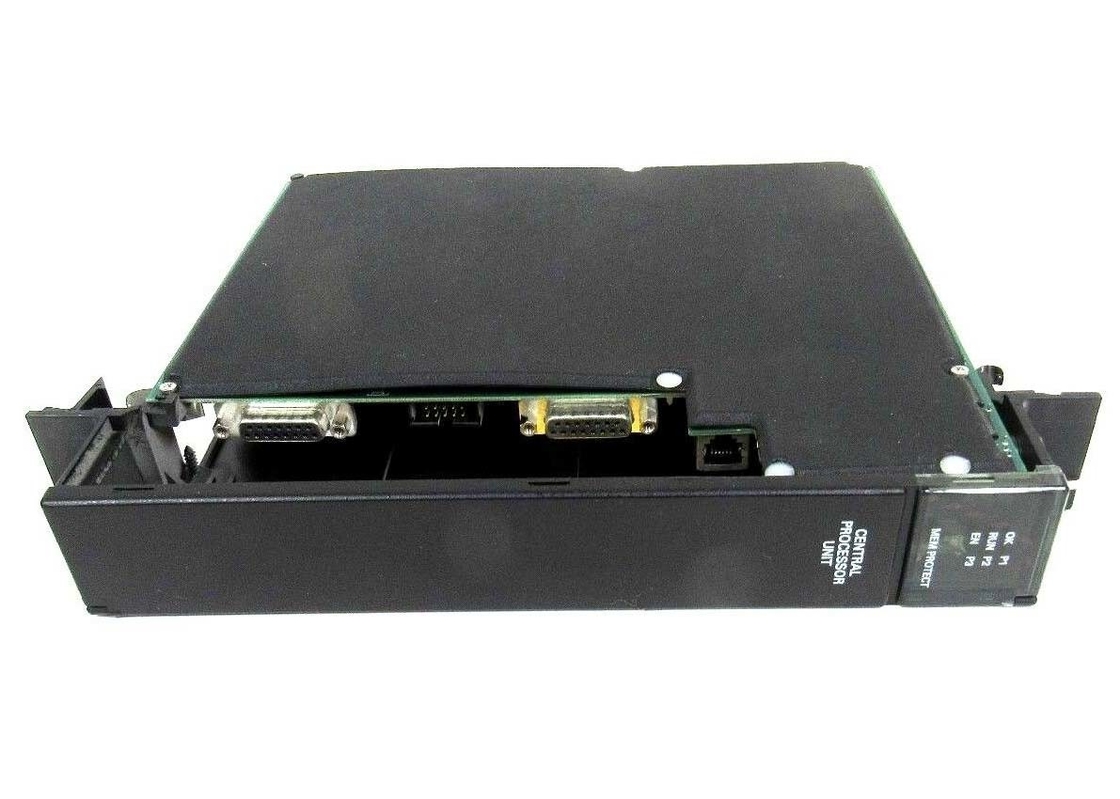

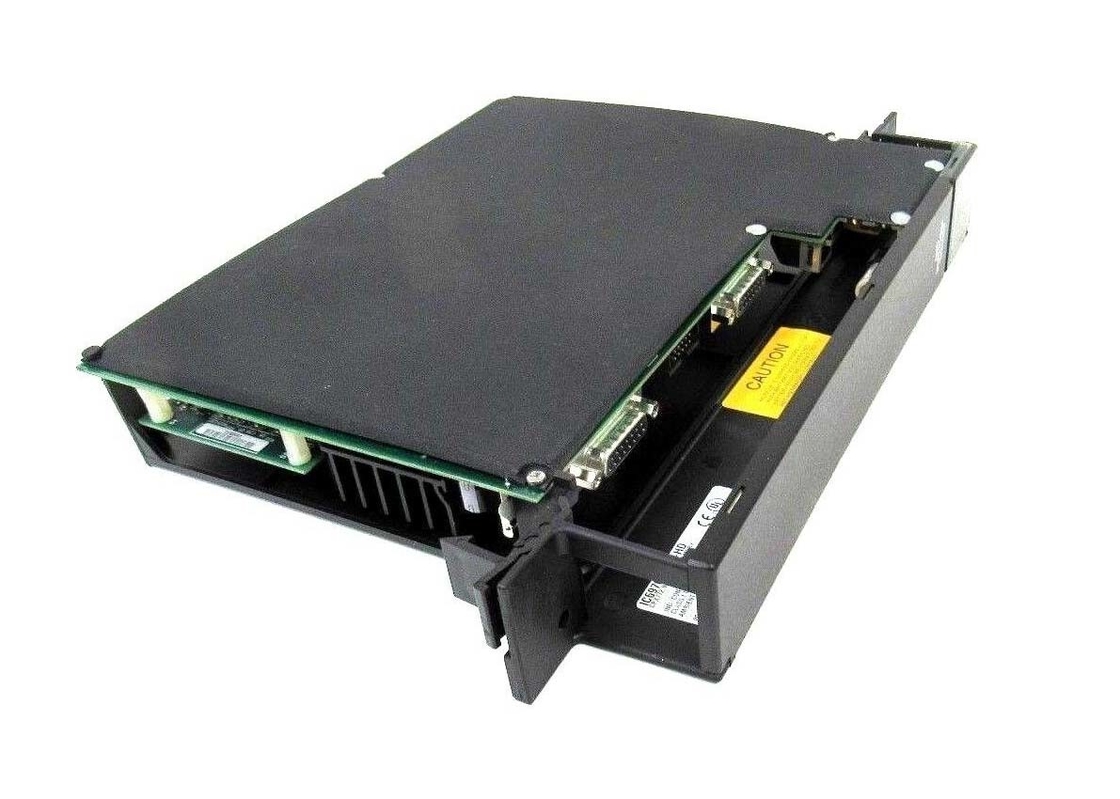

Γερμανία FANUC IC697CPX772, ενιαίος-αυλάκωση ΚΜΕ, μονάδα κεντρικής επεξεργασίας

GE FANUC IC697CPX772, Μία μονάδα επεξεργασίας με μονάδα μονάδας επεξεργασίας

Περιγραφή του προϊόντος

Το GE Fanuc IC697CPX772 είναι ένα CPU με ένα μόνο slot με λειτουργίες ελέγχου σε πραγματικό χρόνο πάνω σε μηχανές και διαδικασίες.συμπεριλαμβανομένου του προγράμματοςΤο IC697CPX772 διαθέτει μια μη πτητική μνήμη flash 256 KB και λειτουργική μνήμη που χρησιμοποιείται για την αποθήκευση δεδομένων χρήστη και firmware.Οι συνθήκες λειτουργίας για τη μονάδα IC697CPX772 περιλαμβάνουν ένα περίβλημα ελάχιστου μεγέθους χωρίς καμία ροή αέρα στο σύστημα.Η θερμοκρασία λειτουργίας αυτής της μονάδας είναι 50 βαθμοί Κελσίου.Η ενότητα υπόκειται σε υποβάθμιση τιμολόγησης εάν χρησιμοποιείται η παροχή συνεχούς ρεύματος 100 W ή 90 W.

Το IC697CPX772 περιλαμβάνει επτά πράσινα LED στο μπροστινό μέρος του που υποδεικνύουν την κατάσταση της CPU:τη θέση του διακόπτη εναλλαγής, την προστασία μνήμης, τη δραστηριότητα σειριακής θύρας και την κατάσταση του προγράμματος.Ένα διακόπτη τριών θέσεων (RUN / STOP) χρησιμοποιείται για τον έλεγχο των λειτουργιών του. Τα δεδομένα του χρήστη προστατεύονται χρησιμοποιώντας κωδικούς πρόσβασης λογισμικού.Ο τελικός χρήστης πρέπει να εγκαταστήσει προσεκτικά τον εξοπλισμό PLC για ασφαλή και ορθή λειτουργία.το πάνω αριστερό LED θα παραμείνει ONΤο δεύτερο (RUN) και το τρίτο (EN) LED θα είναι ΑΠΟΔΕΣΜΕΝΟ. Το τέταρτο (κάτω αριστερά) LED (MEM PROTECT) είναι εκτός εάν ο διακόπτης κλειδιών είναι στη θέση ΑΠΟΔΕΣΜΕΝΟ. Η CPU είναι τώρα έτοιμη να προγραμματιστεί.Η ενότητα αυτή δεν απαιτεί για τη διαμόρφωσή της jumpers ή διακόπτες DIP.

Για το IC697CPX772

Η μονάδα GE Fanuc IC697CPX772 είναι μια μονάδα CPU 96 megahertz.η ενότητα περιέχει 256 KB μη πτητικής μνήμης flashΗ μονάδα IC697CPX772 καταλαμβάνει μία θέση στο rack PLC. Ο μικροεπεξεργαστής που χρησιμοποιείται από τη μονάδα είναι ένας μικροεπεξεργαστής 80486DX4 με ρολόι 96 megahertz.Τρεις ενσωματωμένες σειριακές θύρες παρέχονται στη μονάδαΟι 3 θύρες είναι ανεξάρτητες και μπορούν να προσπεραστούν από συνδέσμους στο μπροστινό μέρος της ενότητας.Η πύλη 1 υποστηρίζει το πρωτόκολλο σειριακής επικοινωνίας RS-232 και διαθέτει ένα σύνδεσμο RJ-11 6-pinΗ πύλη 2 υποστηρίζει το πρωτόκολλο σειριακής επικοινωνίας RS-485 και διαθέτει 15-pin D-connector.

Η πύλη 3 στην μονάδα CPU IC697CPX772 υποστηρίζει επίσης το πρωτόκολλο RS-485. Η διαφορά είναι ότι η πύλη 2 είναι απομονωμένη από οπτικοσύνδεσμο ενώ η πύλη 3 δεν είναι απομονωμένη.Η μονάδα IC697CPX772 έχει ονομαστική κατανάλωση ρεύματος 3Η τάση εισόδου που απαιτείται από τη μονάδα είναι 5 Volts DC. Το εύρος θερμοκρασίας λειτουργίας της μονάδας είναι από 32 έως 140 βαθμούς Φαρενάιτ.Οι ακόλουθοι 3 διαφορετικοί τύποι συγκροτήσεων ανεμιστήρων ράφους μπορούν να χρησιμοποιηθούν με τη μονάδα IC697CPX772Η μονάδα IC697CPX772 υποστηρίζει μαθηματικά πλωτού σημείου, 2000 εισόδους/εξόδους και 8000 αναλογικές εισόδους/εξόδους.Η μονάδα προγραμματίζεται από λογισμικό που εκτελείται σε συστήματα DOS ή Windows.
