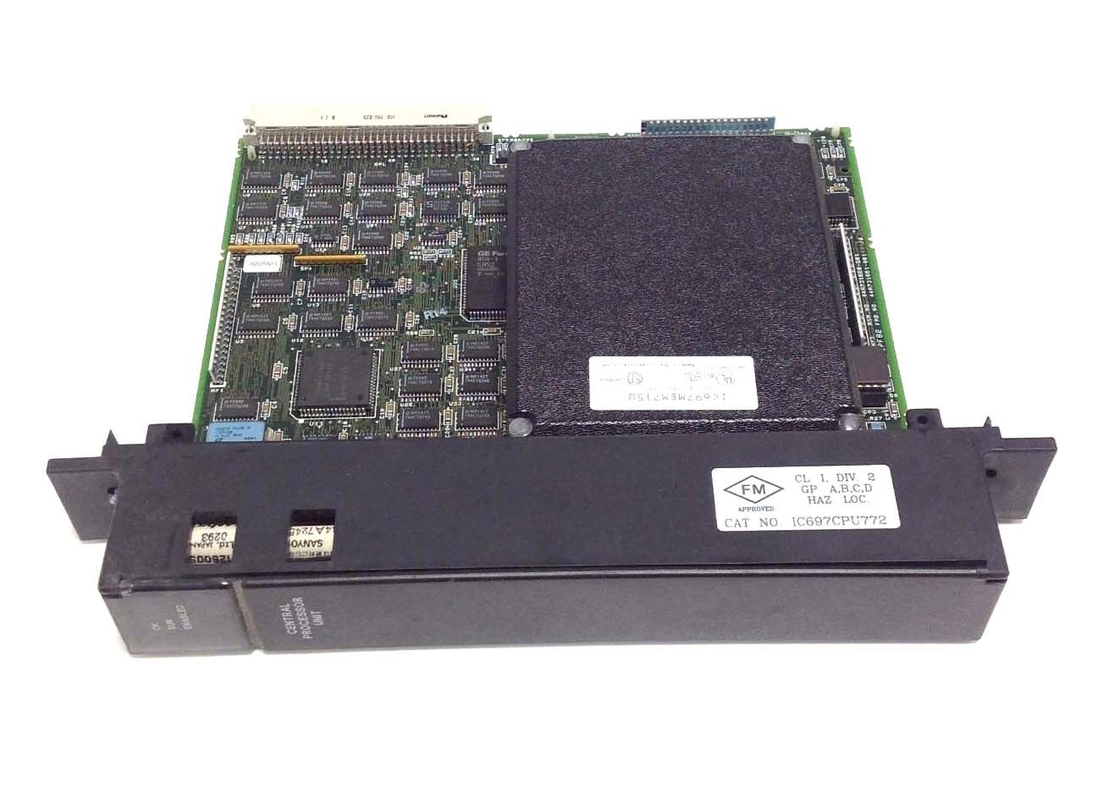

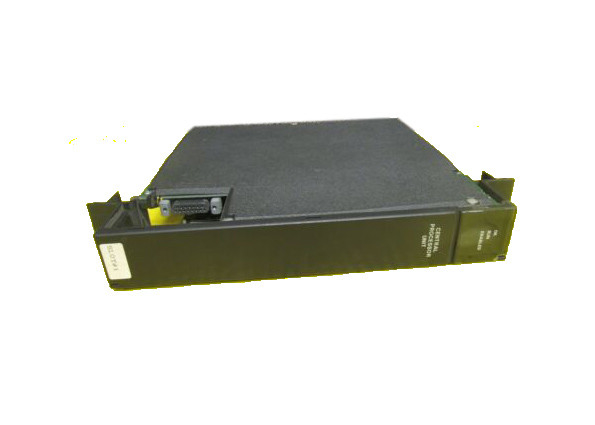

Γερμανία FANUC IC697CPU772, PLC ΚΜΕ, κινητή υποδιαστολή ΚΜΕ ενιαίος-αυλακώσεων

Γερμανία FANUC IC697CPU772, PLC ΚΜΕ, κινητή υποδιαστολή ΚΜΕ ενιαίος-αυλακώσεων

Περιγραφή προϊόντων

Το IC697CPU772 είναι ένα PLC ΚΜΕ ενιαίος-αυλακώσεων με την εκτάσιμη μνήμη που κατασκευάζεται από την αυτοματοποίηση και τους ελέγχους της Γερμανίας. Είναι ικανό μηχανημάτων και των διαδικασιών ελέγχου των βιομηχανικών στον πραγματικό χρόνο. Backplane που τοποθετείται στο ράφι χρησιμοποιείται για να επικοινωνήσει με τις διάφορες I/O ενότητες. Το IC697CPU772 έχει έναν μικροεπεξεργαστή 12MHz 80C186 ικανό των υπολογισμών κινητής υποδιαστολής με τις ταχύτητες 0,4 μικροδευτερολέπτων ανά του Μπουλ λειτουργία. Μέχρι το ανάλογο 8K το I/O υποστηρίζεται από αυτήν την συσκευή, μαζί με οποιοδήποτε μίγμα εισαγωγών και αποτελεσμάτων 2K.

Οι διάφορες ενότητες συνεπεξεργαστών και επικοινωνιών υποστηρίζονται από αυτήν την συσκευή εκτός από τις ενότητες διεπαφών τοπικού LAN IC697, τις ενότητες ελεγκτών λεωφορείων IC660/IC661, και τις ενότητες διεπαφών συνδέσεων. Αυτή η συσκευή υποστηρίζει επίσης όλες τις ιδιαίτερες και αναλογικές I/O ενότητες από την οικογένεια IC697.

Το IC697CPU772 διαμορφώνεται και προγραμματίζεται από το λογισμικό που τρέχει από έναν συνημμένο υπολογιστή. Η διαμόρφωση μέσω των διπλών ευθύγραμμων διακοπτών και των αλτών συσκευασίας δεν απαιτείται για αυτήν την συσκευή. Ο προγραμματισμός αυτής της συσκευής είναι δυνατός μέσω της παρουσίασης σε συνέχειες, του παραλλήλου, ή της σύνδεσης Ethernet που χρησιμοποιεί είτε το MS-dos είτε τα προγράμματα που τρέχει για Win 95 είτε κερδίζει NT. Η οργάνωση και η διαμόρφωση για αυτήν την συσκευή εξασφαλίζονται με την προστασία κωδικού πρόσβασης.

Για να λειτουργήσετε το IC697CPU772, χρησιμοποιήστε είτε το three-position διακόπτη είτε έναν συνημμένο υπολογιστή με το σωστό λογισμικό εγκατεστημένο. Ένας πίνακας επέκτασης μνήμης πρέπει για αυτήν την συσκευή για να λειτουργήσει. Αυτή η επέκταση παρέχει μέχρι 512 kilobyte της μνήμης στοιχείων. Η μνήμη (RAM) διατηρείται από την μπαταρία. Η ΚΜΕ πρέπει να μονογραφθεί από έναν συνδεδεμένο υπολογιστή προτού να μπορέσει να εγκατασταθεί ο πίνακας μνήμης.

Για να εγκαταστήσετε το IC697CPU772, αναφερθείτε στην τεκμηρίωση του προϊόντος. Η δύναμη πρέπει να κλειθεί πρίν προσπαθεί την εγκατάσταση. Βάλτε το διακόπτη ελέγχου στη θέση στάσεων. Εγκαταστήστε τον πίνακα επέκτασης μνήμης. Συνδέστε την μπαταρία CMOS με τη συσκευή. Παρεμβάλτε τη συσκευή στην πρώτη αυλάκωση του ραφιού. Αποκαταστήστε τη δύναμη στο ράφι.

Περίπου IC697CPU772

Η ενότητα IC697CPU772 είναι μια ενότητα ΚΜΕ που είναι συμβατή με τη σειρά 90-70 προγραμματίσημοι ελεγκτές λογικής από τη Γερμανία Fanuc. Η γραμμή παραγωγής σειράς 90-70 είναι οικογένεια των τμημάτων PLCs και PLC που παρέχουν έναν πλήρους λειτουργίας ελεγκτή που είναι εύκολο να διαμορφωθεί και να εγκαταστήσει σε οποιοδήποτε σύστημα. Οι σειρές 90-70 PLCs έχουν ως σκοπό να είναι συμβατές με άλλο PLCs που αποτελούν μέρος της μεγαλύτερης σειράς 90 της Γερμανίας Fanuc οικογένεια PLC. Η γραμμή σειράς 90-70 περιλαμβάνει έναν μεγάλο αριθμό διαφορετικών τμημάτων συστημάτων PLC συμπεριλαμβανομένων των ενοτήτων ΚΜΕ, ράφια. I/O συστήματα, παροχές ηλεκτρικού ρεύματος, μεγαλοφυία I/O, και πολυάριθμες προαιρετικές ενότητες. Η αρχιτεκτονική των ενοτήτων ΚΜΕ είναι βασισμένη στη Intel 80X86 ή τον επεξεργαστή 80X86DX. Η ενότητα IC697CPU772 χρησιμοποιεί έναν μικροεπεξεργαστή 80C186 με ένα 12 Megahertz ρολόι συστημάτων.

Η ενότητα IC697CPU772 λαμβάνει μια αυλάκωση στο ράφι PLC. Οι διαδικασίες κινητής υποδιαστολής υποστηρίζονται στην ενότητα ΚΜΕ. Η μνήμη συστημάτων είναι εκτάσιμη επειδή οι ενότητες μνήμης επέκτασης 64, 128, 256, και 512 KB CMOS μπορούν να εγκατασταθούν στην ενότητα IC697CPU772. Μια αναπληρώσιμη μπαταρία συστημάτων προβλέπει την εφεδρική εξουσία στη μνήμη προγράμματος και στοιχείων σε περίπτωση που η δύναμη συστημάτων αφαιρείται. Η παλαιά μπαταρία πρέπει να αφαιρεθεί προτού να εγκατασταθεί η μπαταρία αντικατάστασης. Το ρεύμα που απαιτείται από την ενότητα IC697CPU772 από τα 5 βολτ ΣΥΝΕΧΏΝ λεωφορείων είναι 1,2 αμπέρ. Αυτή η τρέχουσα απαίτηση περιλαμβάνει το ρεύμα που καταναλώνεται από τη μνήμη επέκτασης. Η ενότητα IC697CPU772 διαμορφώνεται μέσω είτε του MS-dos είτε βασισμένων των στο Microsoft Windows εργαλείων προγραμματισμού. Για να εξασφαλίσει δεν υπάρχει καμία απόκλιση από την προγραμματισμένη διαμόρφωση, η ΚΜΕ ελέγχει την πραγματική διαμόρφωση μπότα-επάνω και περιοδικά κατά τη διάρκεια της λειτουργίας συστημάτων. Ο ενσωματωμένος τμηματικός λιμένας μπορεί να χρησιμοποιηθεί για να διασυνδέσει με έναν τμηματικό προγραμματιστή.

Τεχνικές προδιαγραφές

Τεχνικές προδιαγραφές για IC697CPU772
