| Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC697CPU732 |
|---|---|---|---|
| Σειρά: | Σειρά 90-70 | Τύπος προϊόντων: | Ενότητα ΚΜΕ |
| Συμβατότητα: | Γερμανία Fanuc 90-70 PLCs | Το ρεύμα σύρει: | 1 Amp |
| Εισαγωγή τάσης: | 5 βολτ ΣΥΝΕΧΗ | Ταχύτητα ρολογιών: | 12 megahertz |
| Μικροεπεξεργαστής: | 80C198 | Εξουσιοδότηση: | 1 έτος |
| Υψηλό φως: | Θετική ενότητα παραγωγής λογικής ESCPP,24VDC θετική ενότητα παραγωγής λογικής,RS485 ψηφιακή ενότητα Ι Ο |
||

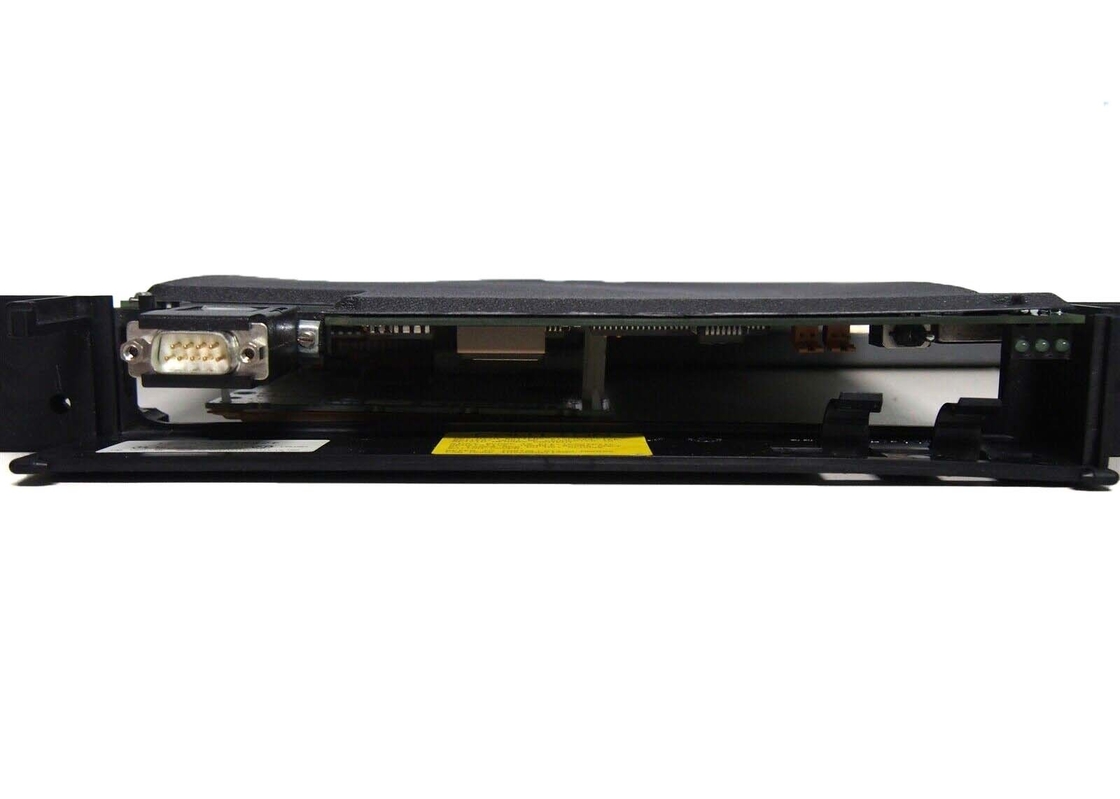

Κατασκευασμένο από την αυτοματοποίηση της Γερμανίας, το IC697CPU732 είναι ένας ενιαίος προγραμματίσημος ελεγκτής ΚΜΕ αυλακώσεων ικανός εξοπλισμού και των διαδικασιών ελέγχου του βιομηχανικού σε πραγματικό - χρόνος. Για να επικοινωνήσει με τις ενότητες I/O και «έξυπνης επιλογής», αυτή η συσκευή χρησιμοποιεί ράφι-τοποθετημένο backplane σύνδεσης. Αυτή η συσκευή έχει έναν 12 μικροεπεξεργαστή MHZ 80C186 ικανό των δεκαδικών υπολογισμών κινητής υποδιαστολής με τις ταχύτητες 0,4 μικροδευτερολέπτων ανά του Μπουλ λειτουργία. Μέχρι το ανάλογο 8K το I/O υποστηρίζεται από αυτήν την συσκευή, μαζί με οποιοδήποτε μίγμα 512 εισαγωγών και αποτελεσμάτων.
Το IC697CPU732 υποστηρίζει τις ενότητες διεπαφών τοπικού LAN IC697, τις ιδιαίτερες και αναλογικές I/O ενότητες IC697, τις πολλαπλάσιες ενότητες συνεπεξεργαστών και επικοινωνιών, τις I/O ενότητες διεπαφών συνδέσεων, και τους ελεγκτές λεωφορείων για τις ενότητες IC66*. Η διαμόρφωση αυτής της συσκευής ολοκληρώνεται με τη σύνδεση της ενότητας με έναν υπολογιστή προγραμματιστών και το τρέξιμο του λογισμικού προγραμματισμού IC641.
Οι διακόπτες ΕΜΒΥΘΙΣΗΣ και οι άλτες δεν χρησιμοποιούνται στη διαμόρφωση αυτού του προϊόντος. Για την ασφάλεια, οι τοποθετήσεις διαμόρφωσης είναι που προστατεύεται κωδικός πρόσβασης. Η μνήμη χρηστών, τα στοιχεία προγραμματισμού, το ημερολόγιο, και το ρολόι διατηρούνται από μια μπαταρία λίθιου CMOS.
Αυτή η συσκευή υποστηρίζει μια τμηματική διαμόρφωση multidrop 8 καλωδίων. Ο αριθμός προγραμματίσημων ελεγκτών που επιτρέπεται σε αυτήν την διαμόρφωση καθορίζεται από το μήκος καλωδίων. Ένα 24 τμηματικό καλώδιο AWG 30V πρέπει να χρησιμοποιηθεί σε αυτήν την οργάνωση για να συνδέσει τον ελεγκτή με έναν υπολογιστή. Προειδοποίηση: Οι τελικές λουρίδες ή οι εναλλάσσομαι συνδετήρες δεν πρέπει να χρησιμοποιηθούν στη γραμμή μετάδοσης για μια διαμόρφωση multidrop.
Για να λειτουργήσετε το IC697CPU732, χρησιμοποιήστε είτε το three-position διακόπτη είτε έναν συνημμένο υπολογιστή που τρέχει το λογισμικό προγραμματισμού IC641. Αναφερθείτε στο εγχειρίδιο προϊόντων για τις κατάλληλες οδηγίες εγκαταστάσεων. Κλείστε τη δύναμη πρίν συνδέει τη συσκευή. Τοποθετήστε το three-position διακόπτη λειτουργίας στη θέση ΣΤΑΣΕΩΝ. Τοποθετήστε την μπαταρία σε μια από τις αυλακώσεις σύνδεσης μπαταριών. Συνδέστε τη συσκευή με την αυλάκωση 1. Δύναμη στη συσκευή.
Η ενότητα IC697CPU732 είναι μια μονάδα κεντρικής επεξεργασίας ή μια ΚΜΕ για τα βιομηχανικά συστήματα PLC της Γερμανίας Fanuc. Το IC697CPU732 ΚΜΕ υποστηρίζει και τις μαθηματικές διαδικασίες σταθερής και κινητής υποδιαστολής. Η ενότητα IC697CPU732 απαιτεί μια ενιαία αυλάκωση στα πλαίσια PLC και σύρει 1 Amp του ρεύματος από backplane σε 5 βολτ τάσης ΣΥΝΕΧΟΎΣ εισαγωγής.
Ένας ενσωματωμένος τμηματικός λιμένας στην ενότητα ΚΜΕ υποστηρίζει και τα rs-485 και rs-422 πρωτόκολλα επικοινωνίας και μπορεί να χρησιμοποιηθεί για να συνδέσει με έναν προγραμματιστή για τη διαμόρφωση της ενότητας ΚΜΕ. Η ενότητα IC697CPU732 διαμορφώνεται με το λογισμικό προγραμματισμού IC641. Δεν υπάρχουν κανένας διακόπτης ΕΜΒΥΘΙΣΗΣ ή άλτης στην ΚΜΕ για τη διαμόρφωση. Η μνήμη ΚΜΕ υποστηρίζεται από μια μπαταρία που εκτιμάται για 10 μήνες της ζωής του προϊόντος στο ράφι σε 20 βαθμούς Κελσίου. Ο αριθμός καταλόγων της μπαταρίας λίθιου είναι IC697ACC701.
Η ενότητα IC697CPU732 υποστηρίζει συνολικά 512 εισαγωγές και αποτελέσματα. Ο αριθμός του αναλογικού I/O που υποστηρίζεται από την ενότητα είναι 8000. Η ενότητα IC697CPU732 διαρκεί 0,4 μικροδευτερόλεπτα για να επεξεργαστεί μια ενιαία του Μπουλ λειτουργία. Ο μικροεπεξεργαστής 80C198 στον οποίο η ενότητα ΚΜΕ είναι βασισμένη χρονομετριέται 12 megahertz. Η ενότητα IC697CPU732 υποστηρίζει τις I/O ενότητες IC66 και IC697.
Η πρόσβαση στην ενότητα μπορεί να περιοριστεί μέσω της χρήσης των κωδικών πρόσβασης για να αποτρέψει την αναρμόδια πρόσβαση και επομένως να αποτρέψει τις αλλαγές διαμόρφωσης που θα μπορούσαν να έχουν επιπτώσεις στις λειτουργίες PLC. Η λειτουργία της ενότητας IC697CPU732 ελέγχεται από μια θέση 3 ανάβει το μέτωπο της ενότητας ή μέσω ενός συνδεδεμένου προγραμματιστή και του λογισμικού IC641. Τρία LEDs στο μέτωπο της ενότητας IC697CPU732 επιδεικνύουν τις πληροφορίες θέσης για τους εφαρμοστές και τους χειριστές.
| Τύπος ενότητας: | Μονάδα κεντρικής επεξεργασίας |
| Αριθμός αυλακώσεων: | 1 (ενιαία αυλάκωση) |
| Ρεύμα που απαιτείται: | 1.0 Amp |
| Αριθμός σημείων: | 512 εισαγωγές και αποτελέσματα (οποιοδήποτε μίγμα) |
| Τμηματικοί λιμένες: | Ένας |
| Υποστηρίξεις: | IC660/IC661 I/O ΚΑΙ IC697 I/O |
|
Ζωή του προϊόντος στο ράφι μπαταριών Διατήρηση μνήμης |
10 έτη σε 200 Γ (680 Φ) 6 μήνες ονομαστικός χωρίς εφαρμοσμένη δύναμη |
| Ρεύμα που απαιτείται από το λεωφορείο 5V | 1.0Amp |
|
Ακρίβεια ρολογιών ώρας της ημέρας (εσωτερικός συγχρονισμός) Ρολόι παρερχόμενης περιόδου |
± ‚ï 3,5 δευτερόλεπτα ανά ημέρα ± ‚ï .01% μέγιστο |
| Τμηματικός λιμένας | RS422/485compatible, serialattachment προγραμματιστών |
| VME | Σύστημα με σκοπό να υποστηρίξει το VME τυποποιημένο C.1 |
