Η Γερμανία FANUC IC697CHS791, 9-αυλάκωση, τοποθετεί στην πρόσοψη το ράφι PLC, I/O διαμορφώσεις

GE FANUC IC697CHS791, 9-Slot, Προσωπικό ράφι PLC, Διαμορφώσεις I/O

Περιγραφή του προϊόντος

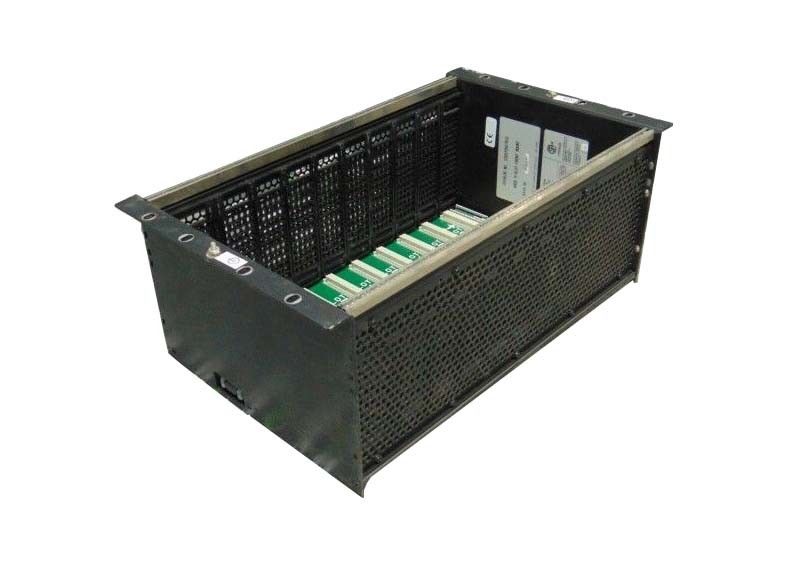

Το IC697CHS791 είναι ένα συρτάρι PLC με 9 τρύπες, με εμπρόσθια τοποθέτηση στη σειρά GE Fanuc.Το ράφι IC697CHS791 είναι τοποθετημένο σε ένα τυπικό ράφι 19Το rack αυτό είναι σχεδιασμένο για χρήση των διαμορφώσεων CPU και I/O. Όλες οι υποδομές στο rack IC697CHS791 είναι 1,6 ′′ πλάτους, με εξαίρεση την υποδομή τροφοδοσίας, η οποία είναι 2,4 ′′ πλάτος.Το ράφι IC697CHS791 είναι εξοπλισμένο με αισθητήρα slotsΟι μονάδες I/O υψηλής πυκνότητας IC697 τύπου ράκα στεγάζονται στα ράκα IC697CHS791s 9 slots.Οι ενότητες χρησιμοποιούν μια πλακέτα τερματικού καλωδίουΗ ομάδα των καλωδίων οδηγείται μέσα από την κοιλότητα της πλακέτας τερματικού σημείου όπου παρέχεται ένα σχοινί για την στερέωση των καλωδίων στο στερέωμα της πλακέτας τερματικού σημείου.

Κατά τη διαδικασία μηχανικού κλειδιού, για να αποφευχθεί η ακούσια ανταλλαγή ενός τύπου ενότητας με έναν άλλο, σχεδιάζεται ένα κλειδί για κάθε τύπο ενότητας.Το κλειδί θα κολλήσει στη μέση σιδηροτροχιά του ράκα όπου θα παραμείνει μόλις αφαιρεθεί η μονάδαΟι υποδομές των ράκ είναι σχεδιασμένες για τον σωστό τύπο ενότητας που πρέπει να τοποθετηθεί σε αυτή την υποδομή.Αυτό θα απελευθερώσει την κλειδαριά.Όταν υπάρχουν πολλά ράκ σε ένα σύστημα, όλα τα ράκ λαμβάνουν έναν αριθμό μεταξύ 0-7 με το ράκ του CPU να είναι πάντα 0.Τέσσερα δυαδικά προγραμματισμένα άλματα που βρίσκονται στο πίσω επίπεδο του ράκα IC697CHS791 είναι το παράγωγο σημείο για τον προσδιορισμό των αριθμών για κάθε ράκα από τον PLC.

Για το IC697CHS791

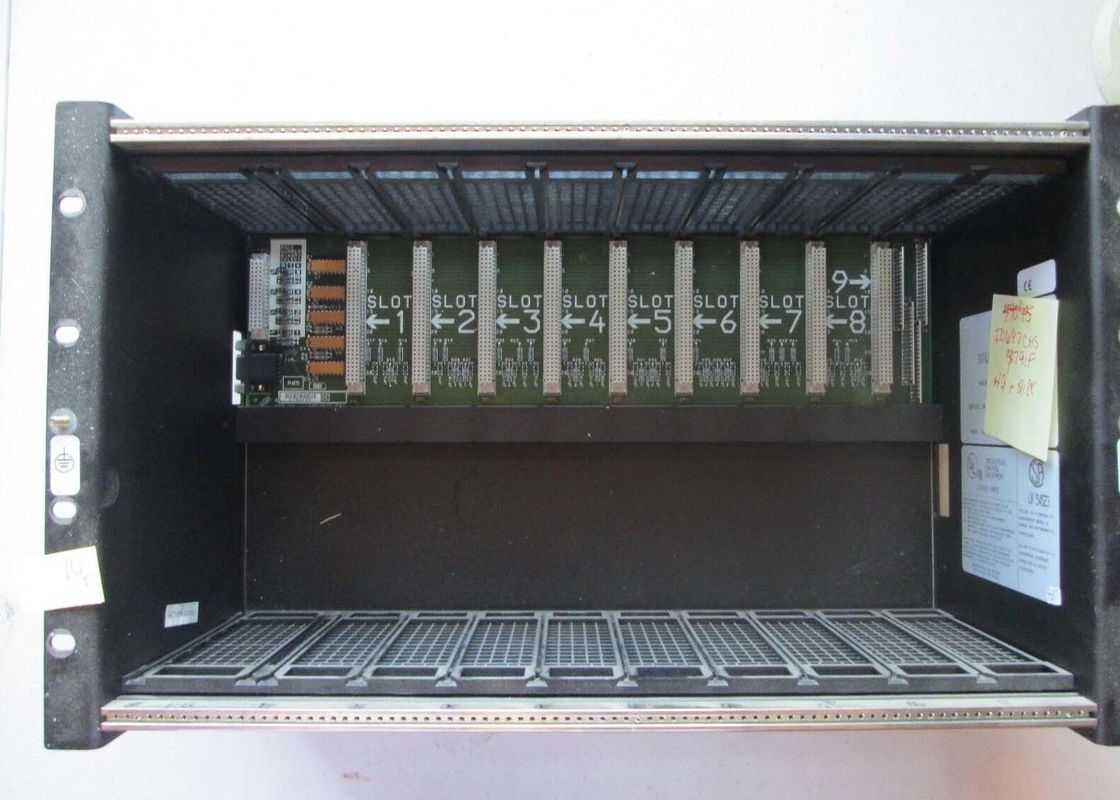

Το ράκετ GE Fanuc IC697CHS791 είναι ένα τυποποιημένο ράκετ 9 σημείων που είναι τοποθετημένο στο μπροστινό μέρος.Ο σκοπός του IC697CHS791 9-slot rack είναι να αποτελεί μέρος της βάσης ενός προγραμματιζόμενου λογικού ελεγκτή ή συστήματος PLC και να φιλοξενεί έως και 9 μονάδες PLC ταυτόχροναΤο IC697CHS791 έχει διαστάσεις 11.15 x 19 x 7.5 ίντσες.και κανονικά δεν χρειάζεται να έχει εγκατασταθεί ένας ανεμιστήρας για να το ψύξει.Το rack IC697CHS791 μπορεί να χρησιμοποιηθεί σε οποιαδήποτε σειρά 90-70 PLC I / O και διαμόρφωση CPU και αποδέχονται όλους τους τύπους των μονάδων PLC GE Series 90-70 IC697.

Στο GE IC697CHS791 9-slot standard rack, υπάρχει ένας σύνδεσμος τροφοδοσίας που βρίσκεται στα αριστερά όλων των slots των συστατικών όπου είναι συνδεδεμένη η μονάδα τροφοδοσίας του rack.Η παροχή ενέργειας μπορεί να είναι τροφοδοσία AC ή τροφοδοσία DCΤο rack αυτό μπορεί επίσης να συνδεθεί με ένα άλλο rack και μπορούν να μοιραστούν μια παροχή ρεύματος σε μια εκτεταμένη εγκατάσταση εφαρμογής I/O,Και αυτή η σύνδεση γίνεται δυνατή με ένα κιτ καλωδίων επέκτασης τροφοδοσίας ενέργειας GEΤο IC697CHS791 9-slot rack χρειάζεται 0,5 Amps ρεύματος από το I/O Bus. Οι ενότητες που φιλοξενεί είναι ασφαλείς με μηχανικό κλειδί.Οι ενότητες που έχουν τεθεί στη θέση τους μπορούν να αφαιρεθούν εάν είναι απαραίτητο, αλλά η κλειδαριά τους εμποδίζει να αφαιρεθούν εύκολα, να εγκατασταθούν σε λάθος θέση ή να χρησιμοποιηθούν για την αντικατάσταση της λάθος μονάδας.

Τεχνικές προδιαγραφές

Τεχνικές προδιαγραφές για το IC697CHS791
