Περιγραφή του προϊόντος

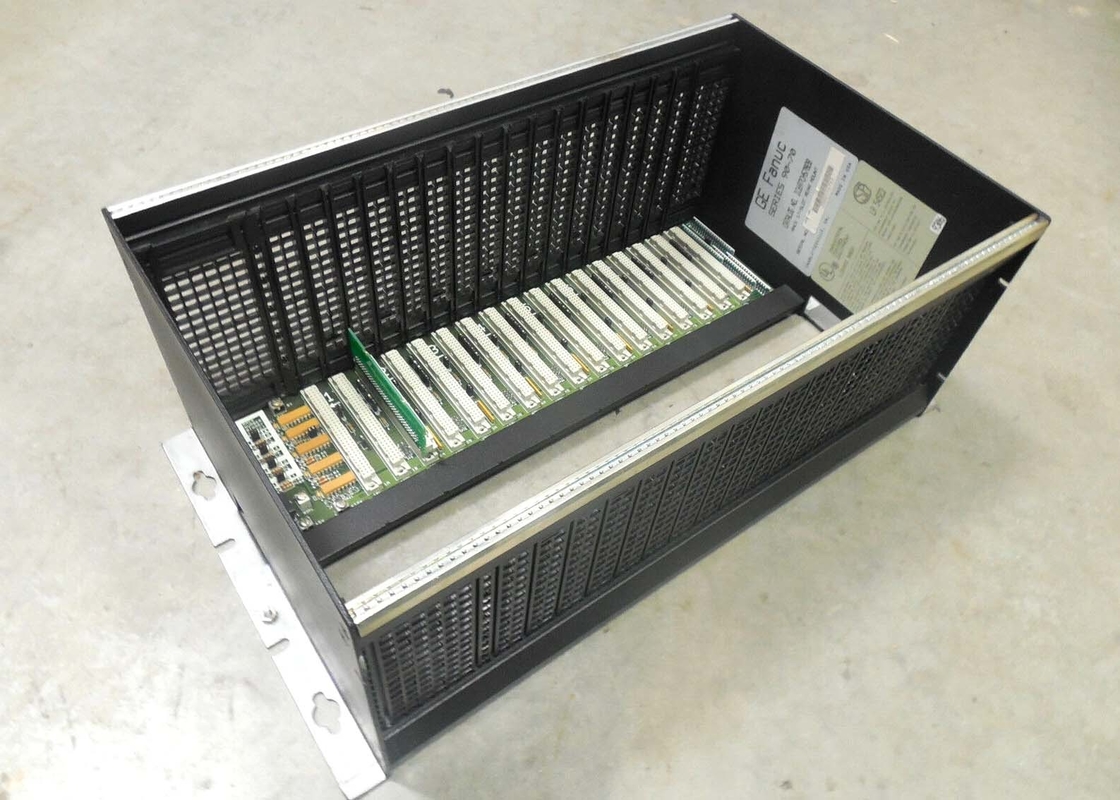

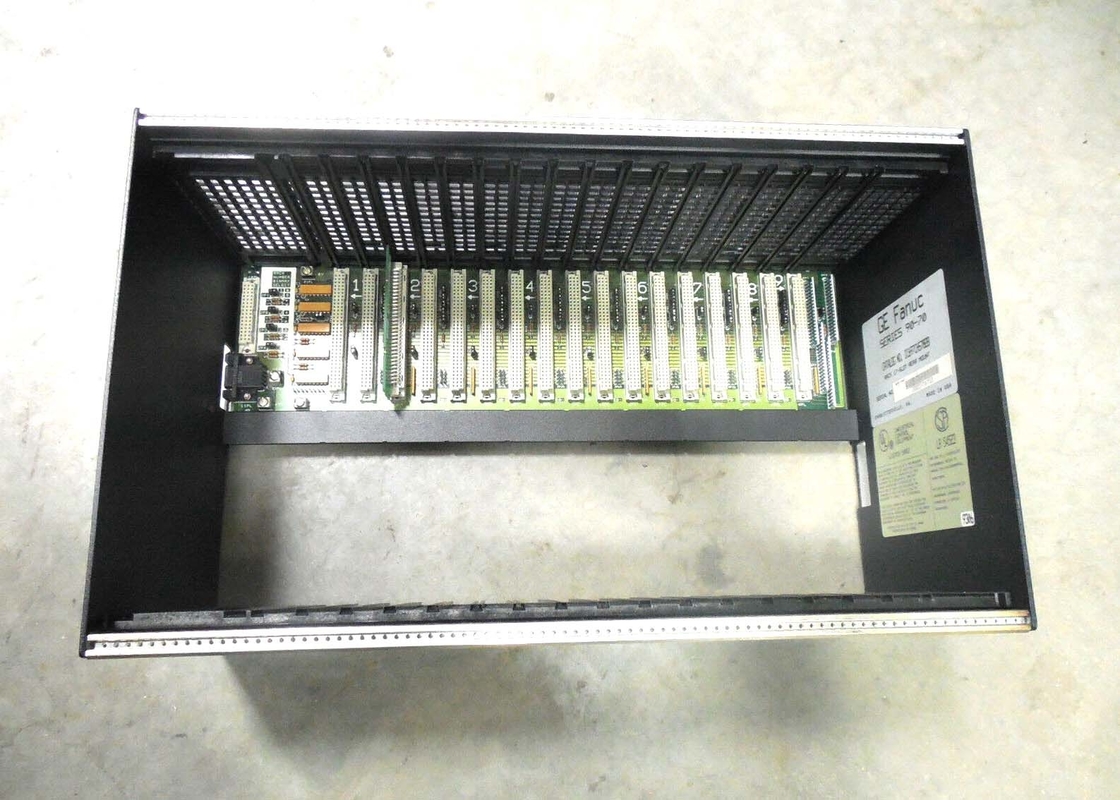

Το IC697CHS782 είναι ένα ράφι ενσωμάτωσης VME 17 slots, πίσω τοποθέτηση που σχεδιάστηκε από τη GE Fanuc.Το ράκελ είναι σχεδιασμένο για τον προγραμματιζόμενο ελεγκτή IC697 που μπορεί να χρησιμοποιηθεί για μονάδες VME τρίτων, καθώς και για όλες τις διαμορφώσεις CPU και I/O IC697, εξαιρουμένων των εφαρμογών εφεδρείας.. Κατά την τοποθέτηση του ράκα IC697CHS782, πρέπει να αφεθεί επαρκής χώρος γύρω από το ράκα για να επιτρέψει τη διαδικασία ψύξης της μονάδας..

Τα ράφια IC697CHS782 φιλοξενούν μονάδες I/O υψηλής πυκνότητας IC697 και μονάδες VME, οι οποίες ενδέχεται να έχουν διαφορετικές μεθόδους σύνδεσης συσκευών πεδίου.Υπάρχει μια σειρά από θέσεις jumper που βρίσκονται στο backplane που βοηθούν στην παροχή ευελιξίας για τους δύο τύπους των ενοτήτων που πρέπει να εγκατασταθούνΟι τύποι των VME είναι σε ενιαίες υποδομές, ενώ οι ενότητες IC697 απαιτούν δύο υποδομές.

Το ράφι IC697CHS782 τοποθετείται σε περίβλημα 10 ̊ που προορίζεται να δέχεται πρίζα AC/DC ή μπορεί να λειτουργεί με εξωτερική πηγή ενέργειας.Είναι απαραίτητη μια μονάδα προσαρμογής τροφοδοσίας εάν χρησιμοποιείται εξωτερική πηγή τροφοδοσίαςΟι απαιτήσεις ισχύος για δύο ράφους απαιτούν μόνο μία παροχή ενέργειας για πολλές από τις εφαρμογές.Η διαδικασία των δύο ράκων που χρησιμοποιεί ένα μόνο ενεργειακό δίκτυο μπορεί να εφαρμοστεί εάν το δεύτερο ράκ απαιτεί μόνο ισχύ +5V 5Υπάρχουν αναγκαίες διασυνδέσεις που παρέχονται με τη χρήση καλωδίου επέκτασης που είναι διαθέσιμος με παραγγελία.Το καλώδιο επέκτασης συνδέεται με ένα 9-pin D συνδετήρα τύπου μέσω μιας τρύπας στην αριστερή πλευρά του ράκαΗ σιδηροτροχιά που βρίσκεται στο κάτω μέρος του ράκα χρησιμοποιείται για τη γείωση της ασπίδας του μοντέλου.

Για το IC697CHS782

Το rack IC697CHS782 είναι ένα rack ολοκλήρωσης που σχεδιάστηκε από την GE Fanuc.Το ράκ μπορεί να ενσωματωθεί με διαφορετικές μονάδες PLC GE IC697Το rack είναι συμβατό με VME μονάδες τρίτων και μπορεί να ενσωματωθεί με CPU, διαφορετικές διαμορφώσεις I/O και άλλες συσκευές και εφαρμογές.Ο ολοκληρωτής τρέχει με backplane συνδέσεις που τοποθετούνται στο 0Το ράκετ μπορεί να επιτρέψει πολλές λειτουργίες ράκετ με μόνο μία μονάδα ισχύος.Το rack IC697CHS782 υποστηρίζει μια προαιρετική συναρμολόγηση ανεμιστήρα που μπορεί να χρησιμοποιηθεί για μονάδες υψηλής ισχύος.

Η τοποθέτηση του ράφου ολοκλήρωσης IC697CHS782 πρέπει να αφήνει αρκετό χώρο για την ροή αέρα για την ψύξη της συσκευής.Αυτή η μέθοδος ψύξης είναι γνωστή ως ψύξη με συγκέντρωσηΟι απαιτήσεις τοποθέτησης δημιουργούνται από την εφαρμογή και το παραγγελθέν ράφι που χρησιμοποιείται.Οι χειριστές πρέπει να χρησιμοποιούν σωστά τις φλάντζες τοποθέτησης που διαδραματίζουν σημαντικό ρόλο στην εγκατάσταση και αντικατάσταση του ράφουΓια τη διαμόρφωση του rack IC697CHS782, απαιτείται ένα ζευγάρι jumpers στο πίσω επίπεδο του rack.Το ράφι ενσωμάτωσης VME μπορεί να δεχθεί πρίζες AC / DC και να λειτουργεί εύκολα με εξωτερική παροχή ρεύματοςΤο IC697CHS782 rack χρησιμοποιεί το κάτω σιδηρόδρομο για την γείωση της ασπίδας.Το εύρος θερμοκρασίας λειτουργίας περιβάλλοντος πρέπει να αντιστοιχεί στο καθορισμένο εύρος θερμοκρασίας της συσκευής.
