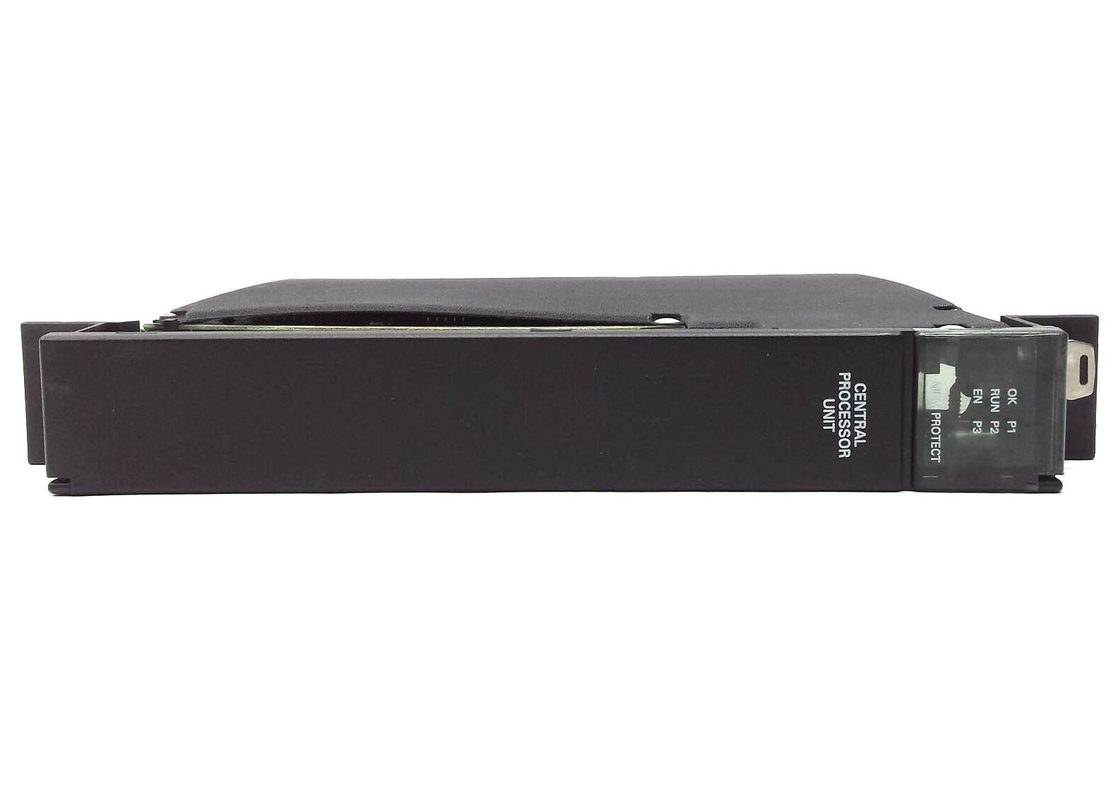

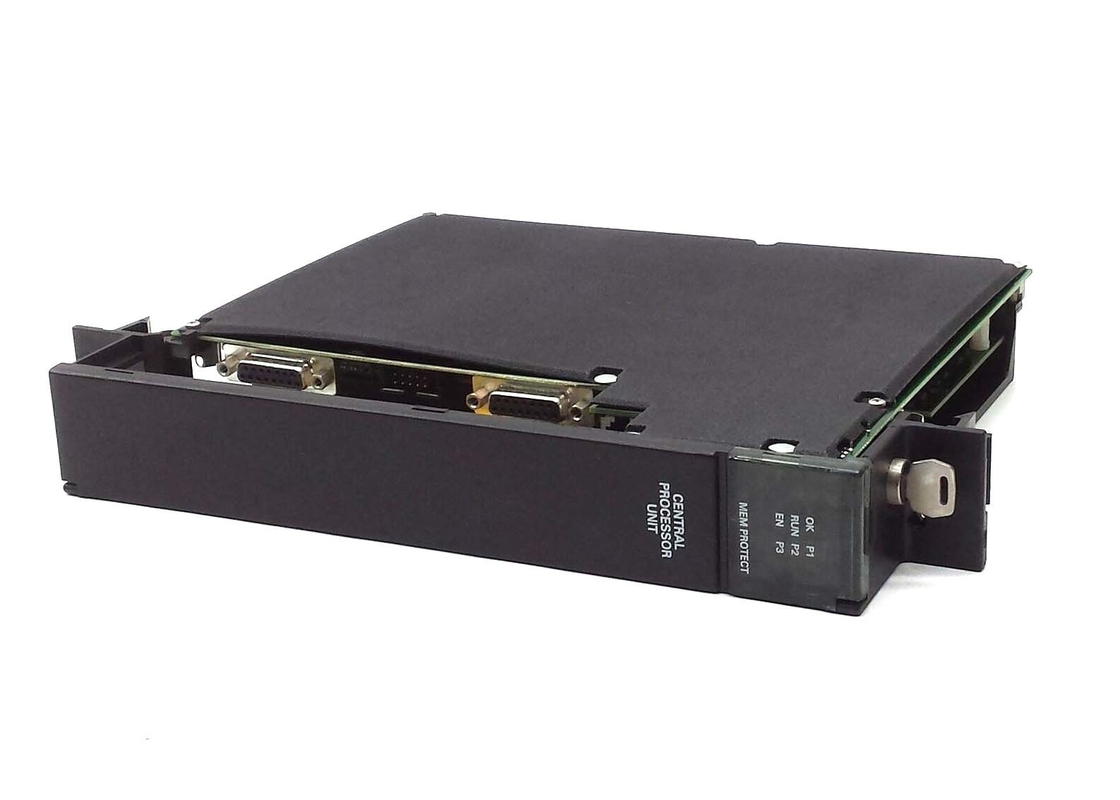

GE FANUC IC697CGR772 Μονάδα ελέγχου CPU θερμής αναμονής διπλής διαδρομής

Μονάδα Ελέγχου CPU Διπλής Δίαυλου GE FANUC IC697CGR772 Hot Standby

Περιγραφή Προϊόντος

Η IC697CGR772 είναι μια μονάδα ελέγχου CPU διπλής δίαυλου Hot Standby στη σειρά GE Genius. Η μονάδα IC697CGR772 έχει σχεδιαστεί ως ελεγκτής ενός slot που επιτρέπει μεταβαλλόμενους υπολογισμούς υποχρεωτικών σημείων για εφαρμογές πλεονασμού CPU. Σχεδιασμένη και προγραμματισμένη από το Microsoft Disk Operating System, η IC697CGR772 έχει τη δυνατότητα να επιτυγχάνει έλεγχο σε πραγματικό χρόνο των διαδικασιών μηχανών και των συστημάτων διαχείρισης υλικών. Η μονάδα IC697CGR772 συνδέεται με έξυπνες προαιρετικές μονάδες ή μονάδες με I/O μέσω του backplane, το οποίο είναι τοποθετημένο σε rack.

Η μονάδα IC697CGR772 είναι σχεδιασμένη με διακόπτη τριών θέσεων και μπορεί να λειτουργήσει απομακρυσμένα από συνδεδεμένο προγραμματιστή και το λογισμικό του. Τα διαμορφωμένα δεδομένα μπορούν να κλειδωθούν χρησιμοποιώντας κωδικούς πρόσβασης ή χρησιμοποιώντας το κλειδοδιακόπτη προστασίας μνήμης, καθώς τα δεδομένα μπορούν να κλειδωθούν χειροκίνητα. Στην προστατευμένη θέση, τα διαμορφωμένα δεδομένα μπορούν να τροποποιηθούν μόνο από προγραμματιστή συνδεδεμένο με τη μονάδα πομπού δίαυλου. Τα επτά LED της μονάδας IC697CGR772 είναι ενδείξεις για την κατάσταση της CPU. Η μονάδα IC697CGR772 τροφοδοτείται από απομονωμένη πηγή και 5VDC για εξωτερικές επιλογές τροφοδοσίας με μπαταρία λιθίου. Η μπαταρία λιθίου διατηρεί τη μνήμη δεδομένων και προγράμματος σε περιπτώσεις αφαίρεσης τροφοδοσίας. Η νέα μπαταρία πρέπει να συνδεθεί πριν αφαιρεθεί η παλιά μπαταρία. Μια χαμηλή μπαταρία υποδεικνύεται όταν το LED OK δεν παραμένει αναμμένο.

Η πλακέτα μνήμης της μονάδας είναι ουσιαστικό μέρος της IC697CGR772. Η πλακέτα μνήμης διαθέτει 512 Kbytes CMOS RAM με εφεδρική μπαταρία. Όταν συμβαίνουν σφάλματα, αυτά μεταδίδονται στην CPU μέσω της ρουτίνας της CPU που παρέχεται μέσω της πλακέτας μνήμης. Υπάρχουν τρεις σειριακές θύρες στη μονάδα IC697CGR772 που μπορούν να χρησιμοποιηθούν ως τρεις διακριτές θύρες επικοινωνίας. Η σύνδεση σε αυτές τις θύρες είναι προσβάσιμη μέσω του μπροστινού μέρους της μονάδας IC697CGR772.

Τεχνικές Προδιαγραφές

Τεχνικές Πληροφορίες
