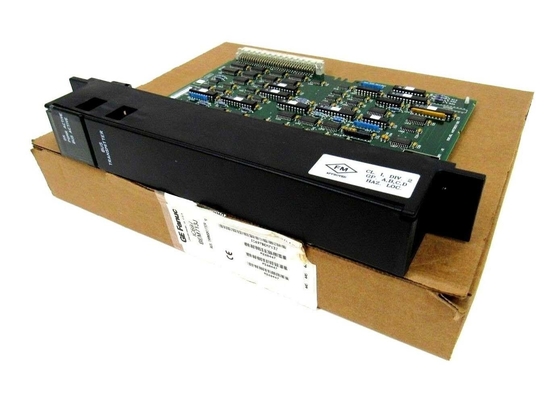

Γερμανία FANUC IC697BEM713, ενότητα συσκευών αποστολής σημάτων λεωφορείων, 500 kbyte/SEC

GE FANUC IC697BEM713, Μονάδα μεταφοράς λεωφορείου, 500 Kbyte/sec

Περιγραφή προϊόντος του IC697BEM713

Το IC697BEM713 είναι ένα Bus Transmitter Module (BTM) από την σειρά 90-70 που κατασκευάζεται από την GE Fanuc.Η μονάδα IC697BEM713 επιτρέπει την επέκταση από την κύρια βάση του CPU όταν το σύστημα απαιτεί πρόσθετες μονάδες (έως επτά πρόσθετες στήλες IC697 PLC)Η λειτουργία παράλληλου προγραμματισμού υψηλής απόδοσης είναι ένα σημαντικό χαρακτηριστικό.

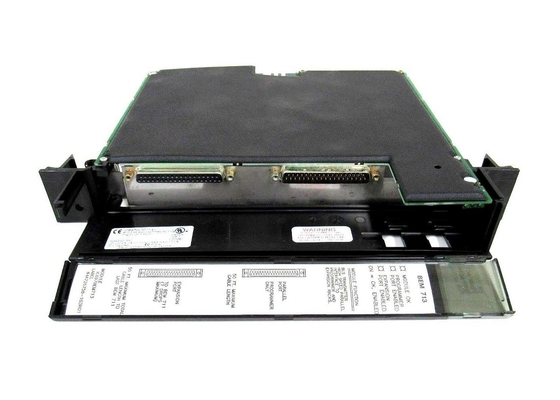

Η μονάδα IC697BEM713 βρίσκεται σε μία μόνο θέση και διαθέτει δύο συνδέσμους, έναν άνω συνδέσμο για τοποθέτηση στην συσκευή προγραμματισμού και έναν κάτω συνδέσμο,η οποία είναι για μια διάταξη με αλυσίδα από μαργαρίτες μέσω BRM σε ράφια επέκτασηςΗ μονάδα μεταφοράς λεωφορείου πρέπει να ρυθμίζεται με τη χρήση της λειτουργίας διαμόρφωσης λογισμικού προγραμματισμού MS-DOS ή Windows.

Τα LED κατάστασης (3) ειδοποιούν τον χρήστη για προβλήματα με την πύλη και / ή το μοντέλο. Το πάνω LED MODULE OK θα εμφανιστεί όταν το λογισμικό CPU ολοκληρώσει τη διαμόρφωση BTM και έχει εξετάσει κάθε ράκ επέκτασης συστήματος.Θα εκπέμπει OFF όταν ή εάν δεν πληρούνται αυτές οι προϋποθέσεις. Το μεσαίο LED με ενεργοποιημένη θύρα προγραμματιστή μπορεί να αναβοσβήνει ή να δείχνει ON για να υποδείξει ότι ο προγραμματιστής και ο PLC επικοινωνούν.Η κάτω επεκτατική θύρα ενεργοποιημένο LED δείχνει την κατάσταση του λεωφορείου επέκτασηςΤο LED αυτό μπορεί να αναβοσβήνει όταν το BTM επικοινωνεί με τις μονάδες δέκτη λεωφορείου ή να αναβοσβήνει αν δεν επικοινωνούν.

Κατά την εγκατάσταση του IC697BEM713, ο χρήστης πρέπει να διαθέτει το κατάλληλο εγχειρίδιο ελέγχου προγραμματισμού για αναφορά.Μόλις η ενότητα είναι εγκατεστημένη στο κύριο rack CPUΕίναι σημαντικό να σημειωθεί, ωστόσο, ότι η μονάδα δεν μπορεί να εγκατασταθεί στη θέση 1. Πρέπει να εγκατασταθεί στα δεξιά οποιωνδήποτε μονάδων πηγής διακοπής IC697.

Για το IC697BEM713

Η μονάδα GE Fanuc IC697BEM713 είναι μια μονάδα μεταδότης λεωφορείου από την σειρά 90-70.Η μονάδα IC697BEM713 επιτρέπει την επέκταση σε επιπλέον επτά συρτάρια PLC IC697Η μονάδα IC697BEM713 παρέχει επίσης μια παράλληλη διεπαφή που μπορεί να χρησιμοποιηθεί από μια συσκευή προγραμματισμού.Υπάρχουν 2 συνδέσεις στην μονάδα IC697BEM713: ο σύνδεσμος στην κορυφή παρέχεται για διασύνδεση με μια συσκευή προγραμματισμού και ο σύνδεσμος στο κάτω μέρος επιτρέπει τη διαμόρφωση της αλυσίδας της μαριονέτας σε ράφια επέκτασης μέσω των μονάδων δέκτη λεωφορείου.Οι ενότητες IC697BEM713 απαιτούν τάση 5 Volts DC από το σύστημα backplane και αντλεί 1.4 άμπερς ρεύματος.

Οι προδιαγραφές για την διεπαφή προγραμματισμού περιλαμβάνουν ταχύτητα δεδομένων 500 kilobytes ανά δευτερόλεπτο και μέγιστο μήκος καλωδίου 50 ποδιών.Οι προδιαγραφές για την διεπαφή επέκτασης περιλαμβάνουν επίσης ταχύτητα δεδομένων 500 kilobytes ανά δευτερόλεπτο και μέγιστο μήκος καλωδίου 50 ποδιώνΗ μονάδα IC697BEM713 μπορεί να τοποθετηθεί σε οποιαδήποτε θέση στο κύριο ράφι, εκτός από τη θέση 1 που προορίζεται για την CPU.Η ισχύς του ράκα πρέπει να απενεργοποιείται πριν από την εγκατάσταση του μοντέλου και μπορεί να ενεργοποιηθεί μετά την εγκατάσταση του μοντέλου στο ράκο.Τρεις πράσινες λάμπες LED παρέχονται στην ενότητα για την εμφάνιση πληροφοριών κατάστασης.Το κορυφαίο LED ανάβει όταν το λογισμικό CPU ολοκληρώνει τη διαμόρφωση ενεργοποίησης της μονάδας IC697BEM713 και έχει εξετάσει όλα τα ράφια επέκτασης στο σύστημαΤο κάτω LED εμφανίζει την κατάσταση της λεωφορείας επέκτασης. Το μεσαίο LED είναι αναμμένο ή αναβοσβήνει όταν ο PLC και ο προγραμματιστής επικοινωνούν.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες
