Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ετικέτα: | Γερμανία Fanuc | Σχήμα: | IC697ALG230 |
|---|---|---|---|
| Σειρά: | Σειρά 90-30 | Τύπος προϊόντος: | Μονάδα μετατροπής βάσης |
| Εισαγωγές: | 8 Διαφορετικές εισροές | Σειρά εισαγωγής τάσης: | -10 έως +10V |
| Τρέχουσα σειρά εισαγωγής: | 4 σε 20ma | Ποσοστό αναπροσαρμογών: | 20,4-2,8 ms |
| Επισημαίνω: | Ενότητα μετατροπέων βάσεων διακοπτών ΕΜΒΥΘΙΣΗΣ,20mA ενότητα μετατροπέων βάσεων,ΓΕΡΜΑΝΊΑ FANUC IC697ALG230 |
||

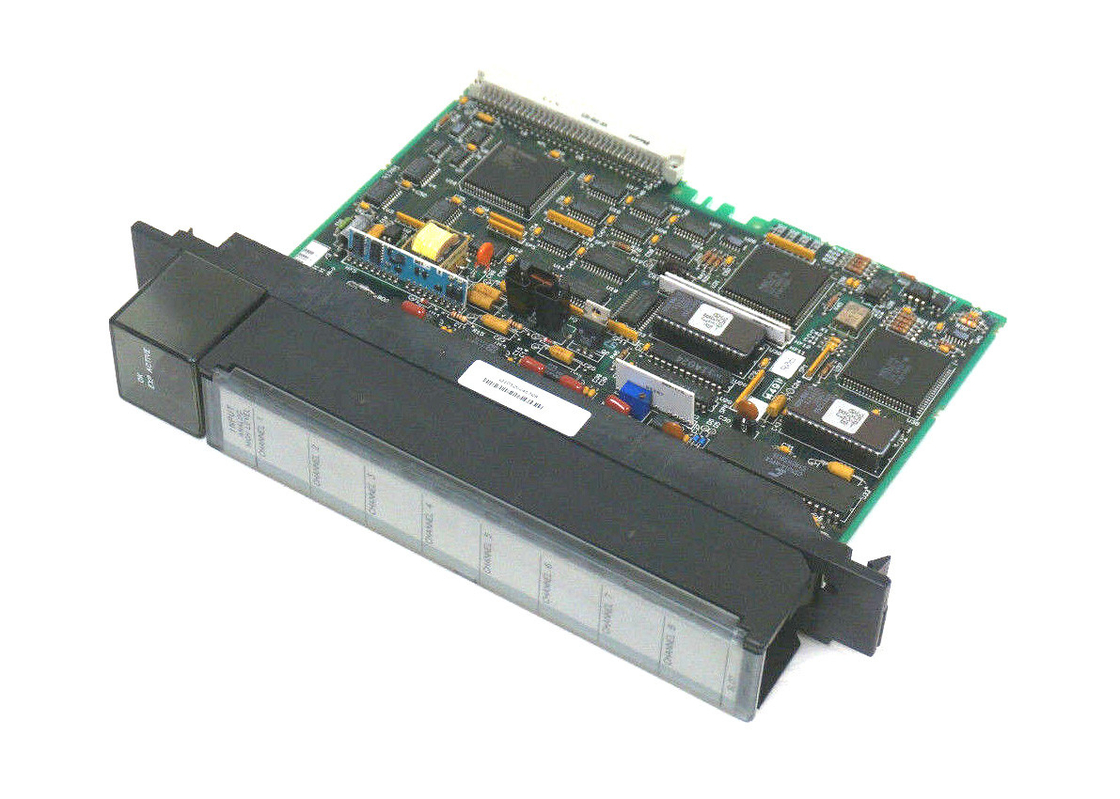

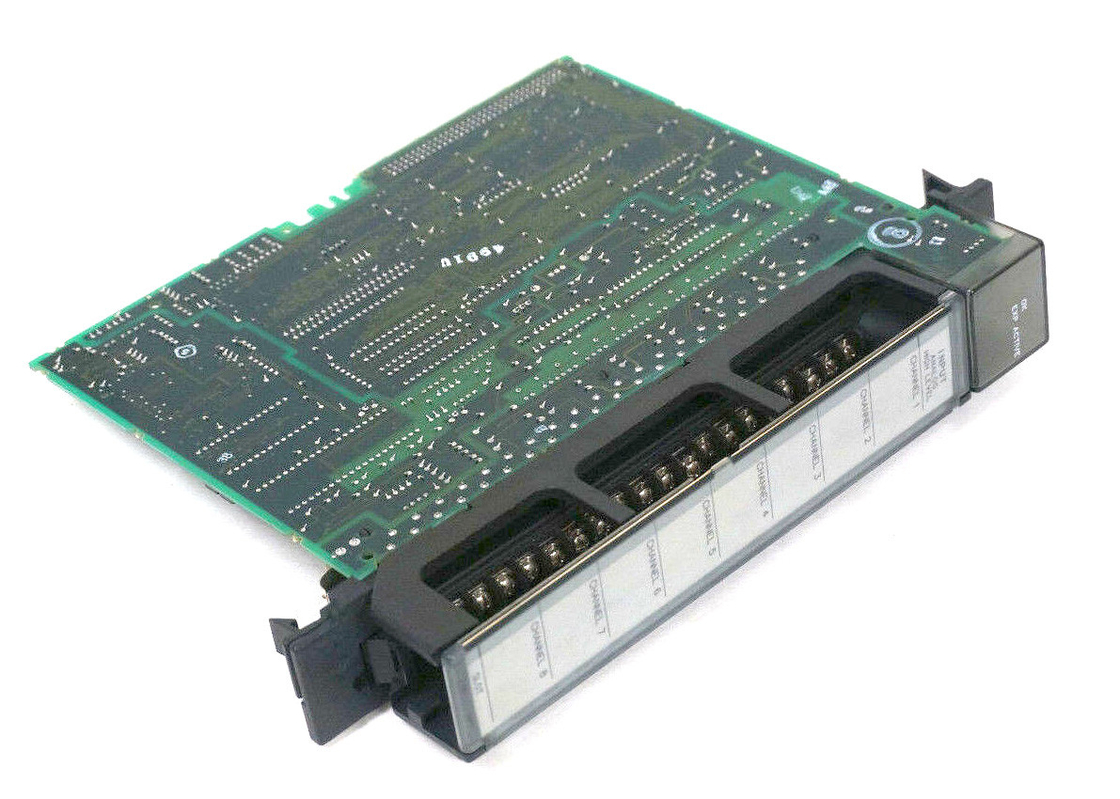

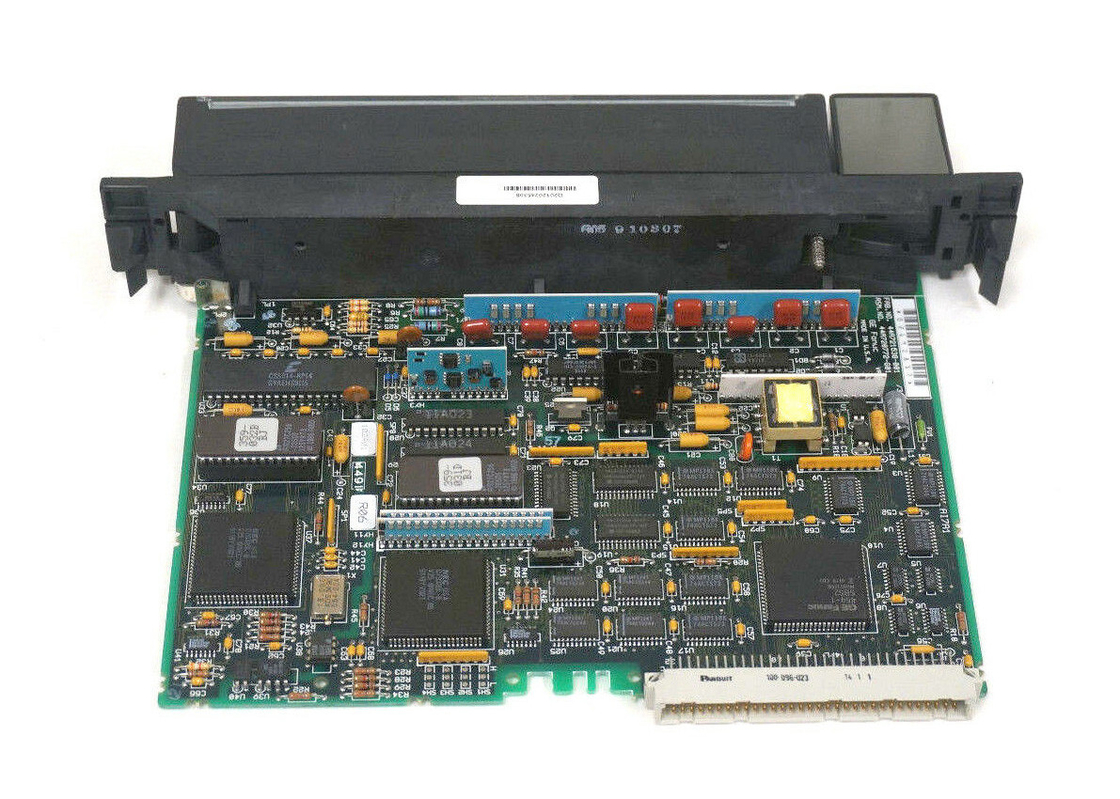

Το IC697ALG230 είναι μια μονάδα μετατροπέα βάσης που μπορεί να συνδυαστεί με μια μονάδα διευρυτή ρεύματος της σειράς 90-30 GE. Το ολοκληρωμένο αναλογικό υποσύστημα περιλαμβάνει τον μετατροπέα βάσης και τις μονάδες διευρυτή.Παρόλα αυτά, ο μετατροπέας βάσης IC697ALG230 έχει οκτώ εισόδους διαφορικών που είναι εξατομικευόμενες για ρεύμα ή τάση.Ο μετατροπέας βάσης δέχεται είτε διπολικές είτε μονοπολικές αναλογικές εισόδους έως 10 βολτ σε πλήρη κλίμακαΕπιπλέον, ο μετατροπέας βάσης δέχεται σήματα κυκλώματος ρεύματος από 4 έως 20 milliampere κατά περίπτωση.Δεν υπάρχουν jumpers ή DIP διακόπτες για να ρυθμιστεί με αυτή τη μονάδαΗ ρύθμιση είναι εύκολη είτε με λειτουργίες λογισμικού Windows είτε με λειτουργίες λογισμικού MS-DOS.
Η μονάδα IC697ALG230 μετατρέπει εισροές σε ψηφιακή μορφή για χρήση από CPU ή για άλλους ελεγκτές που έχουν πρόσβαση σε αναλογικές εισροές μέσω του backplane VME.και ο βασικός μετατροπέας είναι σε ανάλυση 14 bitsΗ τεχνική υπεραποδείγμασης και μέσου μπορεί να βελτιώσει περαιτέρω αυτή την ανάλυση.Το ποσοστό των αναφορών AI μέσω των αναλογικών εισόδων χρησιμοποιείται στον προγραμματιζόμενο ελεγκτήΚάθε κανάλι εισόδου έχει ρυθμιστεί να χρησιμοποιεί μία λέξη μνήμης AI σε 16 bits.Η ρύθμιση ολοκληρώνεται με τη χρήση της λειτουργίας ρύθμισης του λογισμικού MS-DOS ή WindowsΕπιπλέον, η καλωδίωση πεδίου είναι κατασκευασμένη για μια αφαιρούμενη πλακέτα τερματικού.Οι αναφορές I/O είναι ρυθμιζόμενες από τον χρήστη, εξαλείφοντας την ανάγκη για jumpers ή διακόπτες DIP..
| Πεδίο εισόδου τάσης: | -10 έως +10 βολτ |
| Τρέχουσα περιοχή εισόδου: | 4 έως 20 mA |
| Κλιμάκωση: | Εγκαταστατική ρύθμιση 10 V +/- 2mV |
| Αριθμός εισροών: | 8 διαφορικές εισροές |
| Τύπος μονάδας: | Μετατροπέας βάσης |
| Δύναμη: | + 5 βολτ |
| Περιοχές εισόδου: | Τετάρτη: 10 V έως +10 V |
| Ψήφισμα: | Προεπιλεγμένη κλίμακα (16 bit) 312,5 μικροβόλτ ανά βήμα LSB σε τάση 0,5 μικροάμπερ ανά βήμα LSB σε 4 έως 20 mA Δεν λείπουν κωδικοί άνω των 16 bits στην τάση Δεν λείπουν κωδικοί άνω των 14 bits στο ρεύμα ΣΗΜΕΙΩΣΗ:Η κλιμάκωση του χρήστη μπορεί να εισαγάγει κώδικες που παραλείπονται στα κάτω 2 ή 3 bits ανάλογα με τους συντελεστές που χρησιμοποιούνται. |
| Ακριβότητα: βαθμονόμηση |
Η εργοστασιακή ρύθμιση σε πλήρη κλίμακα = 10 volts ± 2 millivolts για τη μονάδα μετατροπέα βάσης.05% της πλήρους κλίμακας, ± 0,1% της τιμής τάσης διευρυτήρα, ± 0,03% της πλήρους τιμής, ± 0,02% της τιμής ρεύματος διευρυτήρα, ± 0,07% της πλήρους κλίμακας, ± 0,1% της τιμής |
| Μετατροπέας βάσης | Συνεχώς αυτοκαθαρίζει για μηδενικές και θετικές τιμές πλήρους κλίμακας (πριν από την κλίμακα του χρήστη).Ένα τρίμποτ στο μετατροπέα βάσης ρυθμίζει την πλήρη τιμή κλίμακας σε είσοδο 10VΓια... Επικαιροποιείται για τις κρίσιμες εφαρμογές αναφορά. |
| Ακριβότητα: Γραμμικότητα | ± 0,02% της πλήρους κλίμακας σε ολόκληρο το εύρος από αρνητικό σε θετικό. |
| Συντελεστής θερμοκρασίας | ±5 PPM ανά °C τυπικό ±15 PPM ανά μέγιστο °C, τάση ±30 PPM ανά μέγιστο °C, ρεύμα |
| Αντίσταση εισόδου: | Εισόδους τάσης: Περισσότεροι από 10 megohms σε αντίσταση DC AC, 20K ohms σε σειρά με πυκνωτή 0,47 mfd. |
| Απέρριψη κοινής λειτουργίας: | Περιοχή τάσης - Η είσοδος σήματος κορυφής πρέπει να είναι μεταξύ +13 και ¥13 βολτ σε σχέση με το τερματικό της ANLGCOM. |
| Αισθησία: | Η ανταπόκριση στα σήματα κοινής λειτουργίας εντός των ανωτέρω ορίων είναι συνήθως 70 dB CMRR, που αντιστοιχεί σε ανάγνωση πλήρους κλίμακας 0,02% για είσοδο 0V σε κοινή λειτουργία 10 βολτ. ΣΗΜΕΙΩΣΗ:Τα συνεχή σήματα εισόδου πέρα από το εύρος κοινών συνθηκών μπορούν να οδηγήσουν σε ανώμαλες μετατροπές χωρίς να προκαλέσουν συναγερμούς. |
| Περσόφωνο: | Οι εισροές υψηλής ταχύτητας στο μονούλο μετατροπέα βάσης μπορεί να δείξουν κάποια αλληλεπίδραση μεταξύ γειτονικών καναλιών.04% της διαφοράς μεταξύ των επιπέδων εισόδου του επηρεασμένου καναλιού και των επιπέδων εισόδου του παρακείμενου καναλιούΗ επίδραση μπορεί να ελαχιστοποιηθεί με τη διάταξη εισροών με παρόμοια επίπεδα σε γειτονικά κανάλια. |
| Ποσοστό μετατροπής: |
Οι εισροές του μετατροπέα βάσης ενημερώνονται διαδοχικά περίπου κάθε 2,4 ms έως 2,8 ms (μέγιστο) για όλα τα 8 κανάλια.Χρόνος ανάμεσα στις ενημερώσεις του Expander = 440,8 x N ms (N = αριθμός ενσωματωμένων μονάδων επεκτατήρα). |
| Χρόνος απόκρισης: |
Κάθε είσοδος έχει ένα φίλτρο χαμηλής διέλευσης με απόκοψη 100 ραδιάνων / δευτερόλεπτο (0,01 δευτερόλεπτο).Ένα δείγμα και διατηρεί πλήρη ανάλυσηΟι χρόνοι ρύθμισης, με τις καθορισμένες ακρίβειες, για εισροή βήματος από μηδέν έως πλήρη κλίμακα είναι οι ακόλουθοι: 50,0% 30 χιλιοστά δευτερόλεπτα 10,0% 42 χιλιοστά δευτερόλεπτα 00,5% 51 χιλιοστά δευτερόλεπτα 00,1% 67 χιλιοστά δευτερόλεπτα |
| Προστασία εισόδου: | Εισόδους απομονωμένες από το VME backplane - αλλά όχι μεταξύ των καναλιών εισόδου. |
| Ορμή: | Οι εισροές που συνήθως δεν επηρεάζονται από το μέγιστο κύμα δακτυλικού κυκλώματος μέχρι 1000 βολτ. Τα μέγιστα κύματα κοινού ή εγκάρσιου τρόπου έως 2500 βολτ δεν προκαλούν ζημιά,αλλά μπορεί να προκαλέσει περιστασιακά κακά δεδομένα εάν συμβαίνουν κατά τη μετατροπή του επηρεασμένου καναλιού. |
| Συνεχή υπερφυσική τάση: |
Οι εισροές επιβιώνουν σε κοινή λειτουργία ή κανονική λειτουργία 120 VAC ή 125 VDC για τουλάχιστον 1 λεπτό. Η ζημιά περιορίζεται μόνο στην προσβεβλημένη είσοδο. |
| Απαιτήσεις ισχύος: | |
| Πίσω πλάτος ράφους |
+5 βολτ σε μέγιστη ισχύ 0,8A (4 βατ) για τον μετατροπέα βάσης +5 βολτ σε 0,4A (2 βατ) για κάθε μονάδα Expander |
| Πλευρά του πεδίου | Δεν απαιτείται ισχύς για τη μονάδα· ωστόσο, το ρεύμα για εισόδους 4 έως 20 mA πρέπει να τροφοδοτείται από τον χρήστη. |
