Πλατφόρμα Γερμανία FANUC IC693PWR330 σειράς 90-30 ενότητας παροχής ηλεκτρικού ρεύματος υψηλής ικανότητας

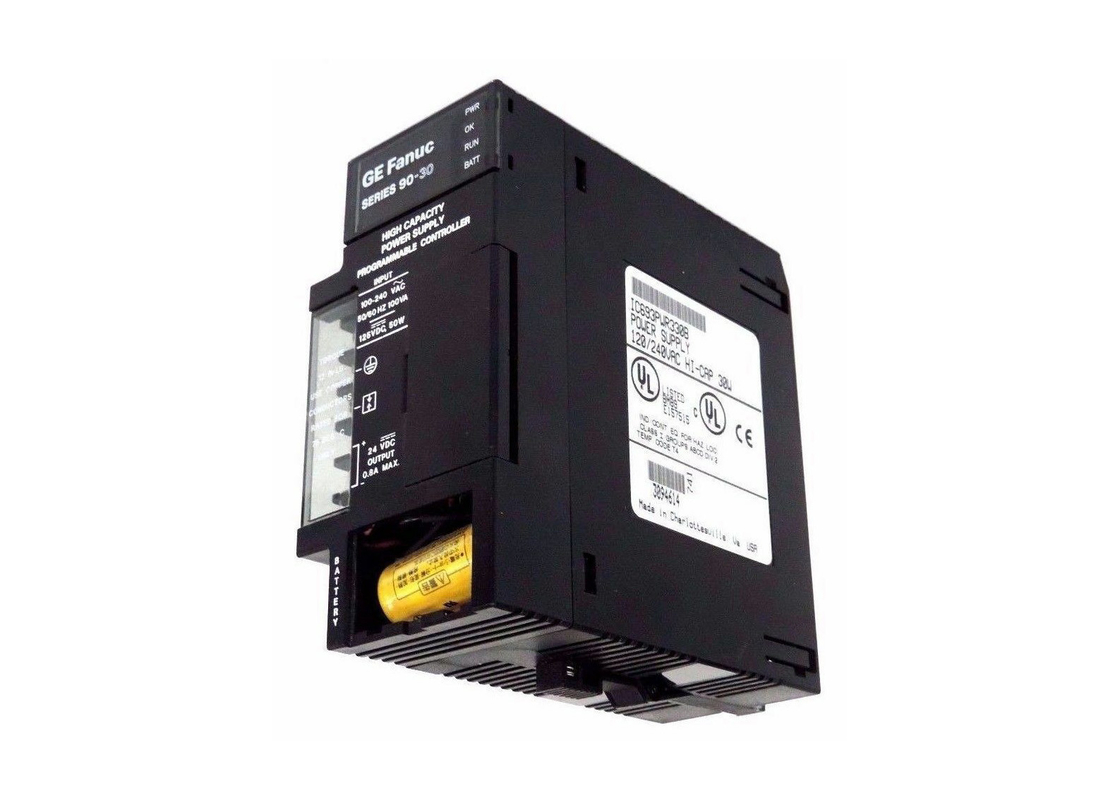

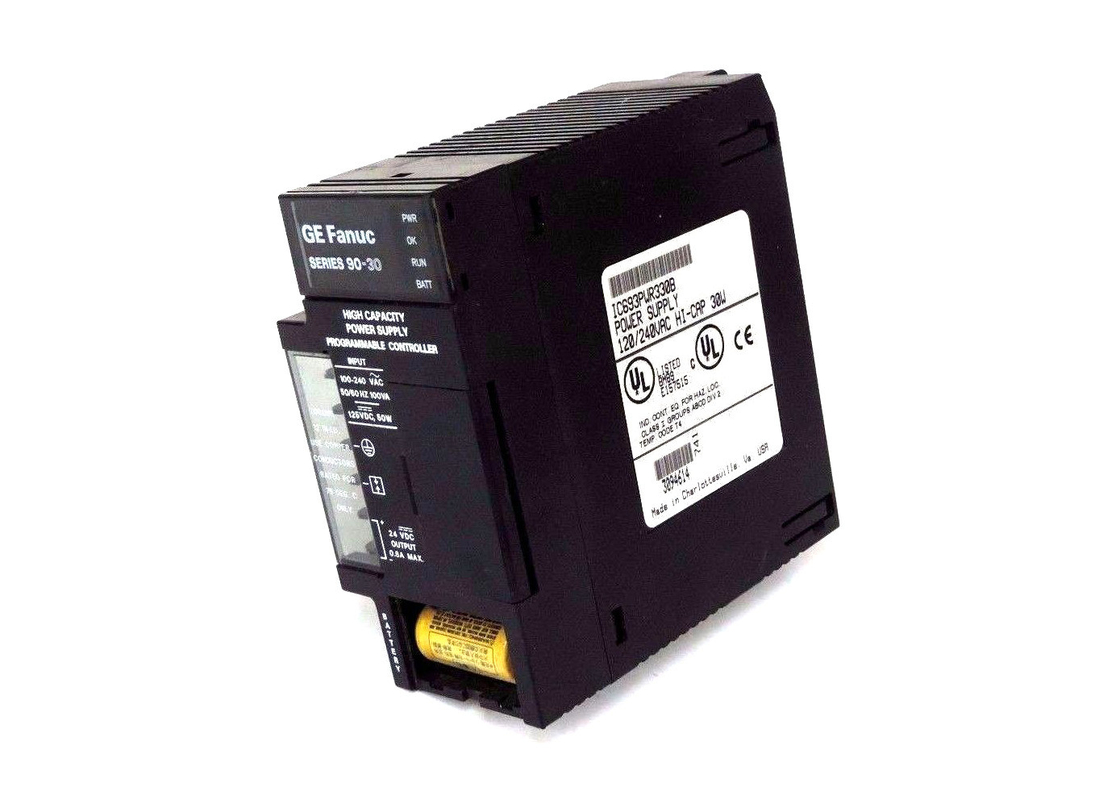

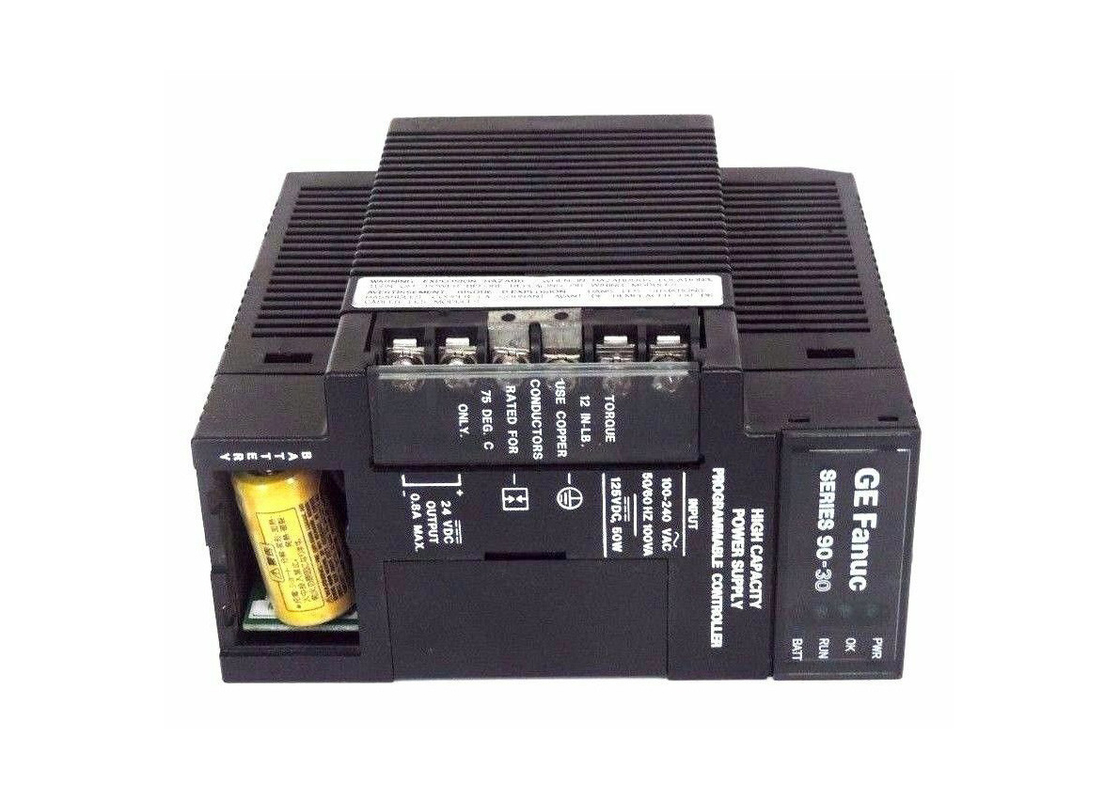

GE FANUC IC693PWR330, Μονάδα τροφοδοσίας υψηλής χωρητικότητας

Σειρά 90-30 Πλατφόρμα

Περιγραφή του προϊόντος

IC693PWR330είναιΥψηλής χωρητικότητας τροφοδοσίαμε30 βατπαραγωγή και120/240 VAC/125 VDC εισροήΥπάρχουν εφαρμογές που μπορεί να χρειαστούν υψηλή+5VΣυνεπώς, αυτή η παροχή ισχύος υψηλής χωρητικότητας επιτρέπει να χρησιμοποιηθεί κάθε ένα από τα 30 watts από την παροχή +5V.Το IC693PWR330 μπορεί να λειτουργεί από πηγή τάσης εισόδου στην περιοχή 85 έως 264 VAC ή 100 έως 300 VDCΑυτή η παροχή ενέργειας προσφέρει έξοδο +5 VDC, +24 VDCΗλεκτρονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας, όπως αυτές που αναφέρονται στην παράγραφο 1 του παρόντος παραρτήματος.Ένα απομονωμένο +24 VDC που χρησιμοποιείται εσωτερικά από ορισμένες μονάδες μπορεί να χρησιμοποιηθεί για την παροχή εξωτερικής ενέργειας για τις μονάδες εισόδου 24 VDC. Το IC693PWR330 έχειπεδίο Σύνδεση καλωδίωνγια τηνΗλεκτρικές πηγές εισόδου AC/DCΑυτές οι δύο πηγές τροφοδοσίας αποτελούνται από 6 τερματικά που χρησιμοποιούνται για τη σύνδεση του χρήστη.Είναι συνδεδεμένα με το σύστημα μέσω των κορυφαίων τριών τερματικών στο μπροστινό μέρος της παροχής ενέργειαςΗ ευαισθησία τους σε τροφοδοσία εισόδου AC/DC είναι συνήθως χαμηλή.

Το IC693PWR330 περιέχεισυσκευές προστασίας από υπερτάσεις εισόδουΗ πένα αυτή συνδέεται με την πένα 3 με το προσφερόμενο ιμάντα που είναι καλά τοποθετημένο στην εταιρεία.Το ιμάντα jumper μπορεί να αφαιρεθεί για να κάνει το χαρακτήρα μη λειτουργικό σε περίπτωση που η προστασία υπερεμάνσεων δεν είναι απαραίτητη από τα δύοΠινάκια 3 και 4.Απαιτεί επίσηςΠροστασία από υπερχείλωσηπου προσφέρεται από τηνΛογική έξοδος 5Vη οποία περιορίζεται ηλεκτρονικά3.5 άμπερες (7 άμπερες για τροφοδοσίες μεγάλης χωρητικότητας)Οποιαδήποτε υπερφόρτωση γίνεται αισθητή στο εσωτερικό, γεγονός που μπορεί να οδηγήσει σε διακοπή της παροχής ενέργειας.Προστατεύει επίσης την παροχή ενέργειας από εσωτερικές βλάβες τροφοδοσίας.

Η τροφοδοσία ισχύος υψηλής χωρητικότητας GE Fanuc IC693PWR330 είναι μια αρθρωτή μονάδα τροφοδοσίας ισχύος για το σύστημα ελέγχου PLC σειράς 90-30.Οι τροφοδοσίες ισχύος της σειράς 90-30 της GE Fanuc έχουν σχεδιαστεί με αρθρωτό τρόπο ώστε να επιτρέπουν την άμεση σύνδεση στην αριστερή θέση όλων των πλακών της σειράς 90-30., μειώνοντας έτσι το χρόνο εγκατάστασης και το κόστος. The IC693PWR330 Power Supply belongs to the high capacity AC/DC input series and it is capable of operating from an input voltage source in the range of 85 Volts AC to 264 Volts AC or 100 Volts DC to 300 Volts DCΗ τροφοδοσία ρεύματος IC693PWR330 έχει σχεδιαστεί για εφαρμογές που απαιτούν περισσότερους από 5 Volts DC και περισσότερους από όσους μπορεί να παρέχει η τυποποιημένη μονάδα τροφοδοσίας ρεύματος IC693PWR321.και επιτρέπει όλη την ισχύ εξόδου 30 Watt να χρησιμοποιηθεί από την +5 Volts DC ονομαστική παροχή.

Η τροφοδοσία ρεύματος GE Fanuc IC693PWR330 έχει μια τυπική ισχύ εξόδου 5 Volt DC με 30 W συνολικής ισχύς εξόδου.που παρέχει ενέργεια σε κυκλώματα σε μονάδες εκπομπής εξόδου της σειράς 90-30,, και μια απομονωμένη έξοδος συνεχούς ρεύματος 24 V με συνολική ισχύ 20 W, η οποία χρησιμοποιείται εσωτερικά από ορισμένες μονάδες I/O και μπορεί επίσης να χρησιμοποιηθεί για την παροχή εξωτερικής ενέργειας σε μονάδες εισόδου συνεχούς ρεύματος 24 V.Η παροχή ρεύματος IC693PWR330 έχει ονομαστική τάση εισόδου 120/240 Volt AC ή 125 Volt DC, και ένα αποδεκτό εύρος τάσης λειτουργίας 85 έως 264 Volt AC ή 100 έως 300 Volt DC.Η παροχή ρεύματος IC693PWR330 έχει ελάχιστο χρόνο αναμονής 20 χιλιοστά δευτερολέπτων και μέγιστο όριο προστασίας από υπερστροφή 7 Amps σε έξοδο 5 Volts DC.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Προδιαγραφές
