Γερμανία FANUC IC693PWR328 PLC 30 Watt ηλεκτρικού ρεύματος παροχής σειρών ενότητας 90-30



Η GE Automation and Controls είναι ο κατασκευαστής του IC693PWR328.Δίνει μια ισχύ εξόδου 30 βατ για μια ονομαστική είσοδο 48 Volts DC τάση εισόδουΤο εύρος τάσης ποικίλλει από 38 Volts DC έως 56 Volts DC. Αυτή η παροχή ενέργειας παρέχει τις παροχές ισχύος που περιλαμβάνουν +5 Volts DC έξοδος, +24 Volts DC έξοδος ισχύος για μονάδες ρελέ,και +24 Volt DC για απομονωμένες μονάδεςΤο κατώτατο όριο για το συνδυασμένο σύνολο κάθε ισχύος είναι 30 watts.



Ο χρήστης θα πρέπει να εξετάσει ορισμένες σημαντικές προδιαγραφές πριν από τη διαμόρφωση του IC693PWR328.Ο χρήστης πρέπει να διατηρεί ονομαστική τάση 48 Volts DC για ένα εύρος τάσης εισόδου από 38 Volts DC έως 56 Volts DCΟ χρήστης πρέπει να διατηρεί μέγιστη ισχύ εισόδου 50 βατ σε πλήρες φορτίο. Ο χρήστης μπορεί να διατηρεί ισχύ εξόδου για 5 Volt DC μέγιστη ισχύς 15 βατ, 24 Volt DC Relay μέγιστη ισχύς 15 βατ,και έπειτα 24 Volt DC απομονωμένη έξοδος με μέγιστο ισχύ 20 WΗ τάση εξόδου για 5 Volts DC είναι 5,0 έως 5,2 Volts DC (5,1 Volts DC ονομαστικό).Τα οριακά όρια προστασίας για υπερτάσεις και υπερστροφές για 5 Volts DC είναι 6.4V έως 7V και 4A κατ' ανώτατο όριο αντίστοιχα, με χρόνο αναμονής τουλάχιστον 14 ms.Οι υπολογισμοί ισχύος και ρεύματος εισόδου για την παροχή ρεύματος χρησιμοποιούν τη μικρότερη τάση εισόδου για τον προσδιορισμό του υψηλότερου ρεύματος εισόδου και επιτρέπουν περιθώριο 10-20% για διακυμάνσεις.







Για το IC693PWR328

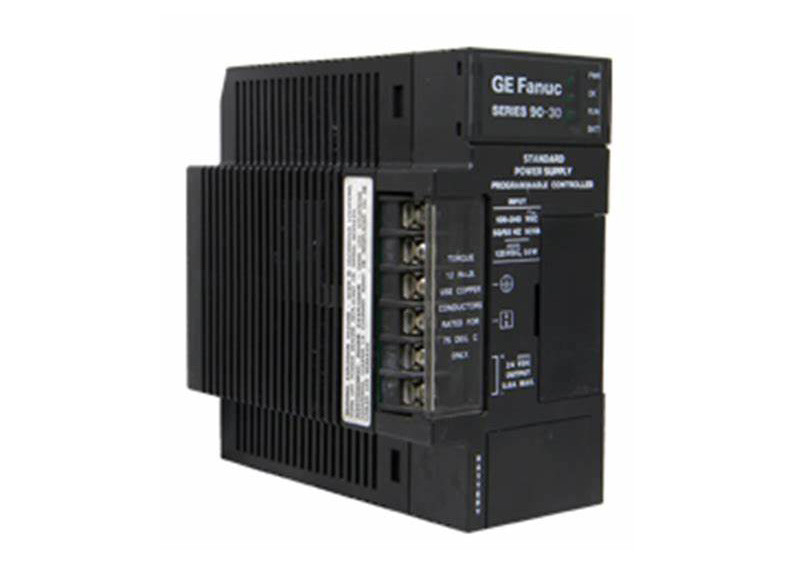

Η μονάδα IC693PWR328 είναι μια τυποποιημένη μονάδα τροφοδοσίας ενέργειας που κατασκευάζεται από τη GE Fanuc.Λειτουργεί με τάση εισόδου 48 Volt DC και τάση εξόδου 24 Volt DCΟι PLC της σειράς 90-30 και τα εξαρτήματα όπως η τροφοδοσία είναι από τους πιο σταθερούς PLC που διατίθενται.Η ποικιλία και η ευελιξία αυτής της σειράς καθιστούν την βιομηχανική αυτοματοποίηση εύκοληΗ ενότητα προσφέρει δυνατότητες επικοινωνίας υψηλού επιπέδου με τη σειριακή θύρα RS-485. Μπορεί επίσης να συνδεθεί σε προσωπικό υπολογιστή χρησιμοποιώντας τη σειριακή θύρα.Η μονάδα IC693PWR328 συνδέεται με την αριστερή θέση της πλάκας βάσης της σειράς 90-30Διαθέτει 3 διαφορετικές δυναμικότητες εξόδου 5 Volts DC με 15 Watts εξόδου, 24 Volts DC απομονωμένη τάση με 20 Watts εξόδου, και 24 Volts DC ρελέ τάση με 15 Watts εξόδου.



Η μονάδα ισχύος GE Fanuc σειράς 90-30 IC693PWR328 έρχεται με 4 δείκτες κατάστασης συστήματος στην επάνω πλευρά της μπροστινής επιφάνειας.το καθεστώς του PLC, ανεξάρτητα από το αν χρησιμοποιείται ή όχι η λειτουργία RUN της μονάδας και η κατάσταση της μπαταρίας της μονάδας.Ο σκοπός του είναι να στεγάσει την μπαταρία του λιθίου.Η μπαταρία αυτή συνδέεται με τη μονάδα χρησιμοποιώντας τους συνδέσμους της μπαταρίας που βρίσκονται μέσα στο κάλυμμα του διαμερίσματος.Το πλευρικό πάνελ της μονάδας IC693PWR328 διαθέτει εσωτερικές πηγές ενέργειας και συνδέσεις για πηγές ενέργειας AC/DCΗ μονάδα IC693PWR328 έχει 3 τάσεις εξόδου που συνδέονται εσωτερικά με το πίσω πλάνο της πλάκας βάσης.Η τάση και η ισχύς που απαιτούνται από αυτές τις ενότητες τροφοδοτούνται μέσω των συνδέσεων της βάσης.



Προδιαγραφές



Ονομαστική τάση Περιοχή εισερχόμενης τάσης	48 VDC 38 έως 56 VDC
Δύναμη εισόδου ρεύμα εισόδου	Μέγιστο 50 watts με πλήρες φορτίο 4A κορυφή, μέγιστο 100 ms
Δύναμη εξόδου	5 VDC: μέγιστο 15 W 24 VDC Ρέλε: 15 watt κατ' ανώτατο όριο 24 VDC Απομονωμένο: 20 watts κατ' ανώτατο όριο ΣΗΜΕΙΩΣΗ: Συνολικά 30 W (όλες οι τρεις εξόδους)
Δυναμική τάση	5 VDC: 5,0 VDC έως 5,2 VDC (ονομαστικό 5,1 VDC) 24 VDC Ρέλε: 24 έως 28 VDC 24 VDC Απομονωμένο: 21,5 VDC έως 28 VDC
Προστατευτικά όρια Υπερτάσεις: Υπερτάσεις.	5 VDC έξοδος: 6,4 έως 7 V 5 Εξόδου VDC: 4 A κατ' ανώτατο όριο
Ώρα αναμονής:	14 ms ελάχιστο
Προδιαγραφές	Ανατρέξτε στο δελτίο δεδομένων GFK-0867B ή σε μεταγενέστερη έκδοση για τα πρότυπα προϊόντων και τις γενικές προδιαγραφές.
