Τυποποιημένη σειρά 90-30 παροχής ηλεκτρικού ρεύματος της Γερμανίας FANUC IC693PWR322 24/48VDC

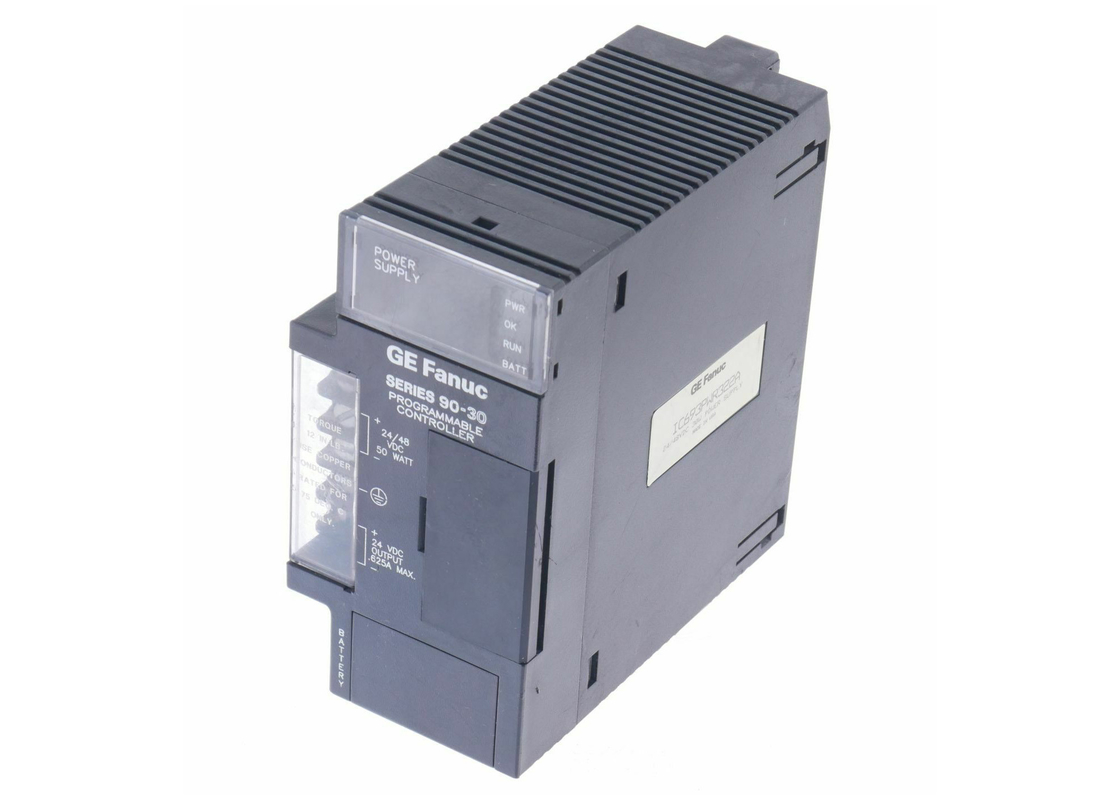

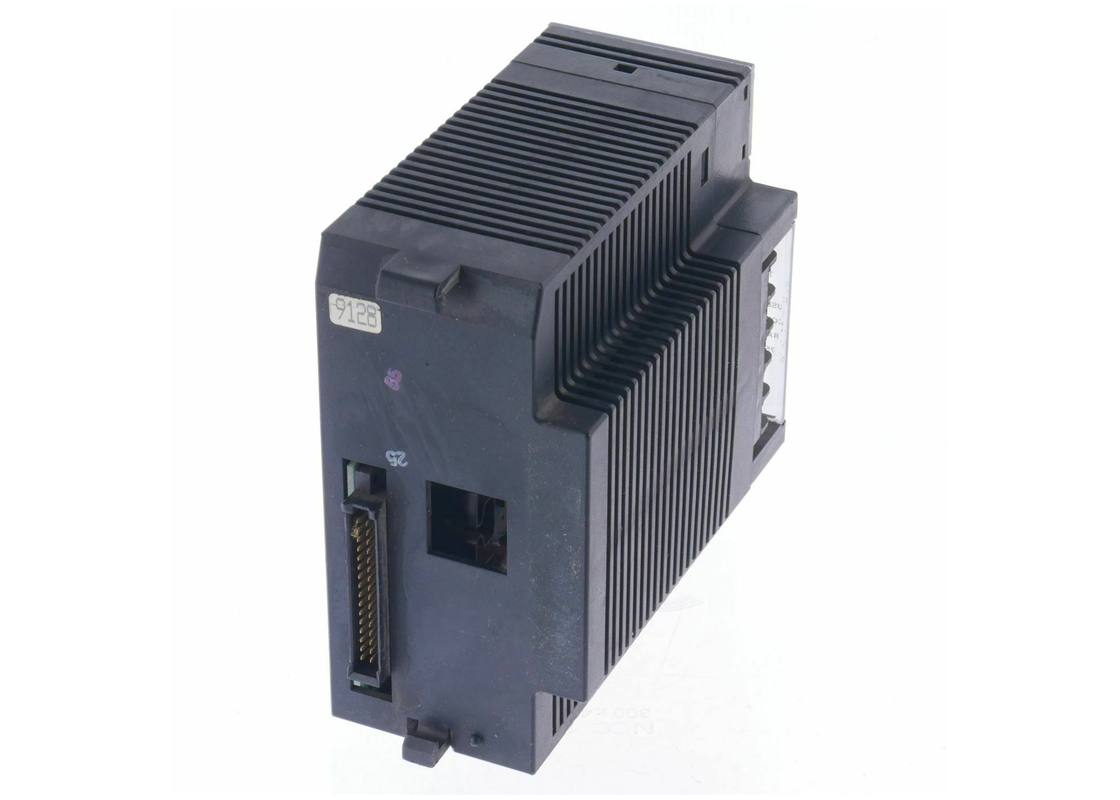

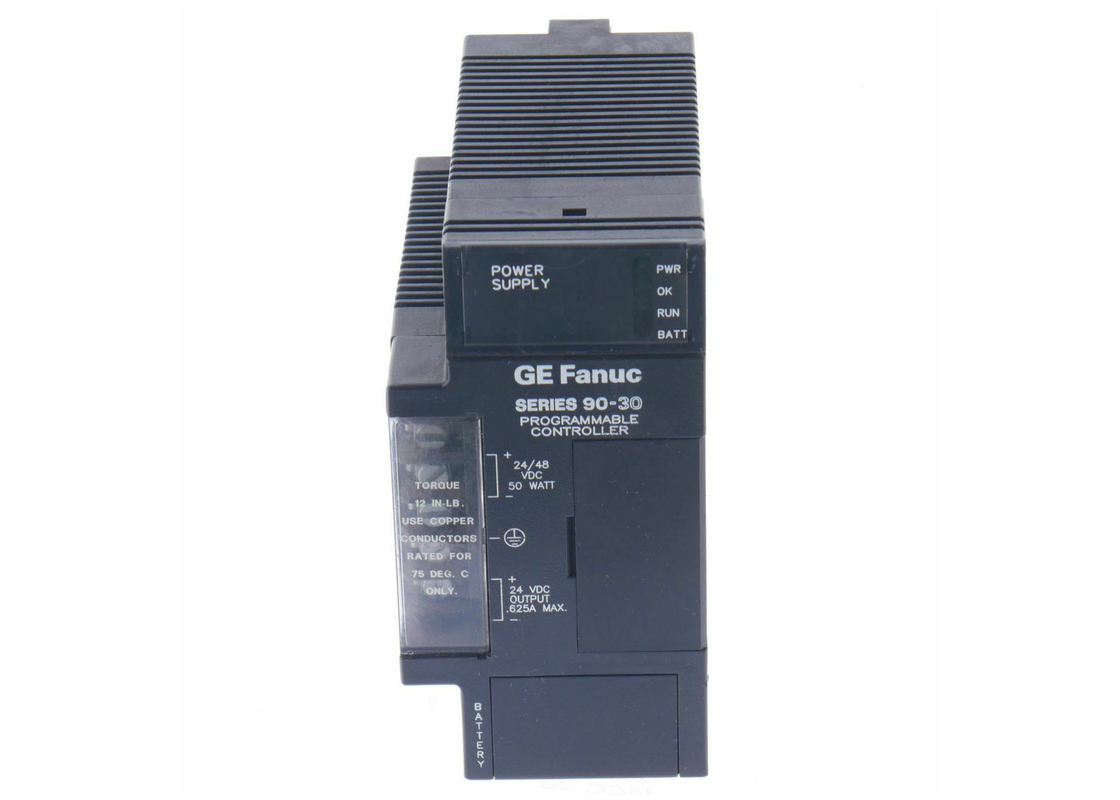

GE FANUC IC693PWR322, 24/48 VDC Τυποποιημένη τροφοδοσία, σειρά 90-30

Περιγραφή του προϊόντος

Το GE Fanuc IC693PWR322 είναι μια 24/48 VDC τυπική πηγή ενέργειας.Η τυποποιημένη μονάδα, η οποία δεν περιλαμβάνει μπαταρία, έχει σχεδιαστεί για να λειτουργεί με ονομαστική είσοδο 12V DC ή 48V DC και έχει ισχύ 30 βατ.Αυτή η μονάδα μπορεί να τοποθετηθεί σε μια τυπική θέση τροφοδοσίας ηλεκτρικής ενέργειας μέσω οποιουδήποτε IC693 PLC βάσηΑν και είναι ικανό να διατηρεί όλες τις εξόδους (μέσα στις προδιαγραφές) με τάσεις εισόδου τόσο χαμηλές όσο 18 VDC, δεν θα ξεκινήσει με αρχικές τάσεις εισόδου μικρότερες από 21 VDC.Αυτή η παροχή ενέργειας παρέχει τρεις ξεχωριστές εξόδουςΠρόκειται για έξοδο αναμετάδοσης +5VDC, +24VDC για τροφοδοσία κυκλωμάτων σε οποιοδήποτε IC693 αναμετάδοσης μονάδα εξόδου και +24VDC απομονωμένη ισχύς για μονάδες εισόδου.

Κατά τη χρήση αυτής της παροχής ενέργειας, οι χρήστες μπορούν να υπολογίσουν τις ανάγκες ενέργειας που είναι ειδικές για την εφαρμογή τους.Πρώτα πρέπει να προσδιορίσετε το συνολικό φορτίο εξόδου ελέγχοντας τις προδιαγραφές που αναφέρονται στο εγχειρίδιο εγκατάστασης και υλικού IC693 PLCΤο σύνολο του φορτίου εξόδου πρέπει να πολλαπλασιαστεί κατά 1,5 για να προσδιοριστεί η τιμή ισχύος εισόδου.Για τον υπολογισμό της απαιτούμενης τάσης εισόδου, διαιρείται η ισχύς εισόδου με την τάση της πηγής λειτουργίας.Δεδομένου ότι η τάση της πηγής λειτουργίας μπορεί να ποικίλει, θα πρέπει να χρησιμοποιείτε τη χαμηλότερη μετρούμενη ή εκτιμώμενη τάση εισόδου για τον προσδιορισμό του μέγιστου ρεύματος εισόδου.να επιτρέπουν τις απαιτήσεις ισχύος υπερχείλισης για την εκκίνηση και να επιτρέπουν περιθώριο διακύμανσης 10-20%.

Το GE Fanuc IC693PWR322 Standard Power Supply είναι ένα 12/48 Volts DC ονομαστική τυπική παροχή ενέργειας από την GE Series 90-30 τυπική οικογένεια παροχής ενέργειας.Η σειρά 90-30 της GE δεν έχει ενσωματωμένη μπαταρία., και σε αντίθεση με τις τροφοδοσίες εναλλασσόμενου ρεύματος, η τροφοδοσία ρεύματος IC693PWR322 είναι κατασκευασμένη για ονομαστική τιμή εισόδου 24 Volts DC ή 48 Volts DC.Η τροφοδοσία ρεύματος IC693PWR322 εγκαθίσταται σε μια θέση που προορίζεται για μια τυπική τροφοδοσία ρεύματος σε οποιαδήποτε βάση PLC σειράς 90-30Το IC693PWR322 Standard Power Supply έχει εύρος τάσης εισόδου από 18 έως 56 Volts DC,και παρόλο που είναι σε θέση να διατηρήσει κάθε επίπεδο εξόδου στην χαμηλότερη δυνατή τιμή εισόδου 18 Volts DC, δεν θα ξεκινήσει με οποιαδήποτε αρχική τάση εισόδου μικρότερη από 21 Volts DC. Όπως και οι πηγές ενέργειας υψηλής χωρητικότητας της GE, η παροχή ενέργειας IC693PWR322 έρχεται με 3 ξεχωριστές τιτλολογήσεις τάσης εξόδου,οι οποίες είναι η τυπική τάση εξόδου συνεχούς ρεύματος +5 VΗ έξοδος αναμετάδοσης συνεχούς ρεύματος 24 Volts DC παρέχει ενέργεια σε όλα τα κυκλώματα μονάδας εξόδου αναμετάδοσης σειράς 90-30.

Η GE Fanuc Series 90-30 IC693PWR322 Standard Power Supply 24 Volts DC απομονωμένη έξοδος χρησιμοποιείται εσωτερικά από ορισμένες μονάδες I/O IC693,και μπορεί επίσης να χρησιμοποιηθεί για την παροχή εξωτερικής ενέργειας σε ενότητες εισόδου 24 Volts DC. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageΔιαθέτει επίσης μια δυνατότητα αυτόματης διακυβέρνησης που εξαλείφει εντελώς την ανάγκη για πηδαλούς για την ανάθεση των εισερχόμενων επιπέδων ισχύος.Η παροχή ρεύματος IC693PWR322 έχει ονομαστικό ρεύμα εισόδου 4 Amps και ελάχιστο χρόνο αναμονής 14 χιλιοστά του δευτερολέπτου.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Προδιαγραφές
