G300 χέρι - κρατημένο PLC Γερμανία FANUC IC693PRG300 σειράς 90-30 προγραμματιστών

Γερμανία FANUC IC693PRG300, χέρι G300 - κρατημένος προγραμματιστής, PLC σειράς 90-30

Περιγραφή προϊόντων

Η Γερμανία Fanuc IC693PRG300 είναι ένα χέρι G300 - κρατημένος προγραμματιστής (HHP). Αυτό το εργαλείο επιτρέπει στους χρήστες για να αναπτυχθεί, να διορθώσει, και ελέγχει τα προγράμματα λογικής. Οι χρήστες μπορούν επίσης να ελέγξουν τους πίνακες στοιχείων και να διαμορφώσουν τις παραμέτρους για τις μονάδες PLC και τα I/O σημεία. Χρησιμοποιεί τη γλώσσα καταλόγων δήλωσης και είναι δυνατό να προγραμματιστεί αυτό το HHP με μερικά πρότυπα του PLC σειράς 90-30. Το χέρι - ο κρατημένος προγραμματιστής δεν μπορεί να δει ή να εκδώσει το πρόγραμμα λογικής χρηστών σε οποιαδήποτε σειρά 90-30 ΚΜΕ με έναν πρότυπο αριθμό 350 και ανωτέρω. Για αυτές τις ΚΜΕ, οι χρήστες μπορούν να χρησιμοποιήσουν το λογισμικό προγραμματισμού Logicmaster 90-30, VersaPro ή ελέγχου.

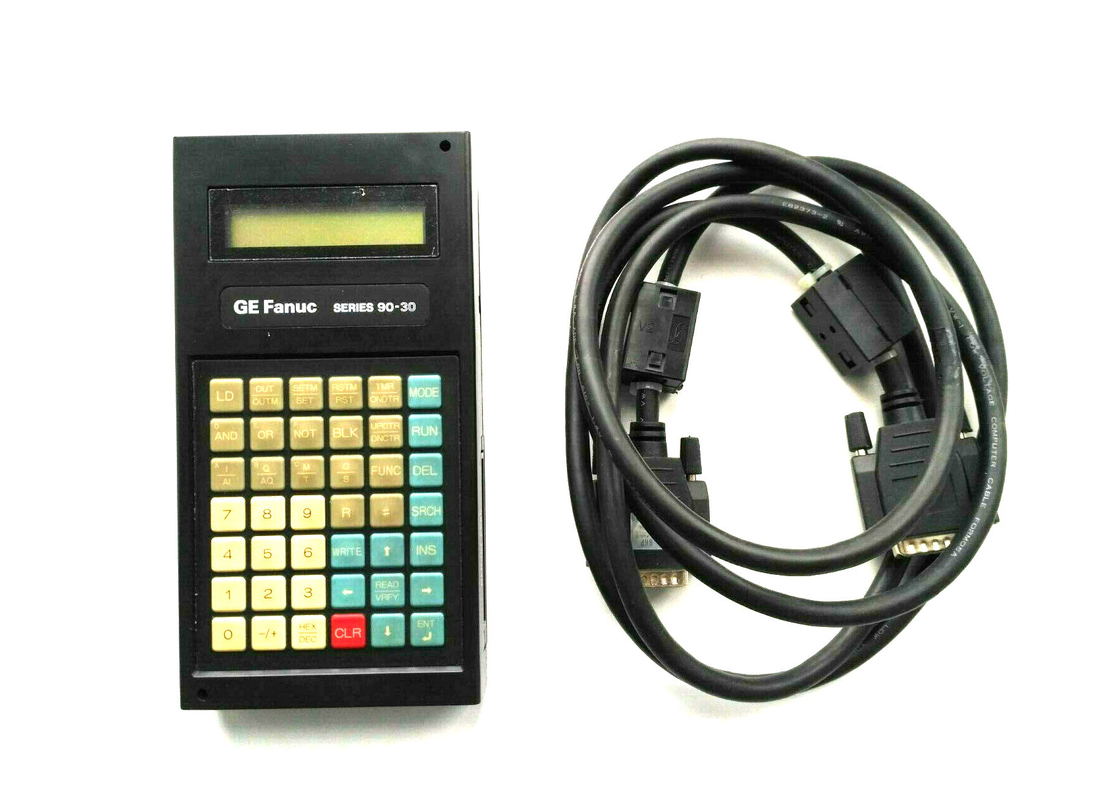

Υπάρχει ένας συνδετήρας δ-τύπων 15 καρφιτσών στο PLC σειράς 90-30. Αυτό βρίσκεται baseplate ΚΜΕ της παροχής ηλεκτρικού ρεύματος. Αυτός ο συνδετήρας επιτρέπει στο HHP για να συνδέσει με τον τμηματικό λιμένα ΚΜΕ. Για να τους συνδέσετε φυσικά, χρησιμοποιήστε ένα 6 πόδι (2-μετρητές) μακρύ καλώδιο (IC693CBL303). Αυτό θα προβλέψει την εξουσία στο HHP και εκπέμπει επίσης ένα σήμα που κοινοποιεί στο PLC ένα HHP είναι συνημμένο. Είναι δυνατό να συνδεθεί ή να αποσυνδεθεί το HHP ενώ το PLC είναι κάτω από τη δύναμη. Προκειμένου να επικοινωνήσει με ένα PLC, το HHP δεν χρειάζεται τη διαμόρφωση παραμέτρου επικοινωνιών. Αυτό βοηθά τα ζητήματα ανίχνευσης μηχανικών βλαβών όταν υπάρχει ένα πρόβλημα επικοινωνίας μεταξύ του PC και ενός PLC.

Περίπου IC693PRG300

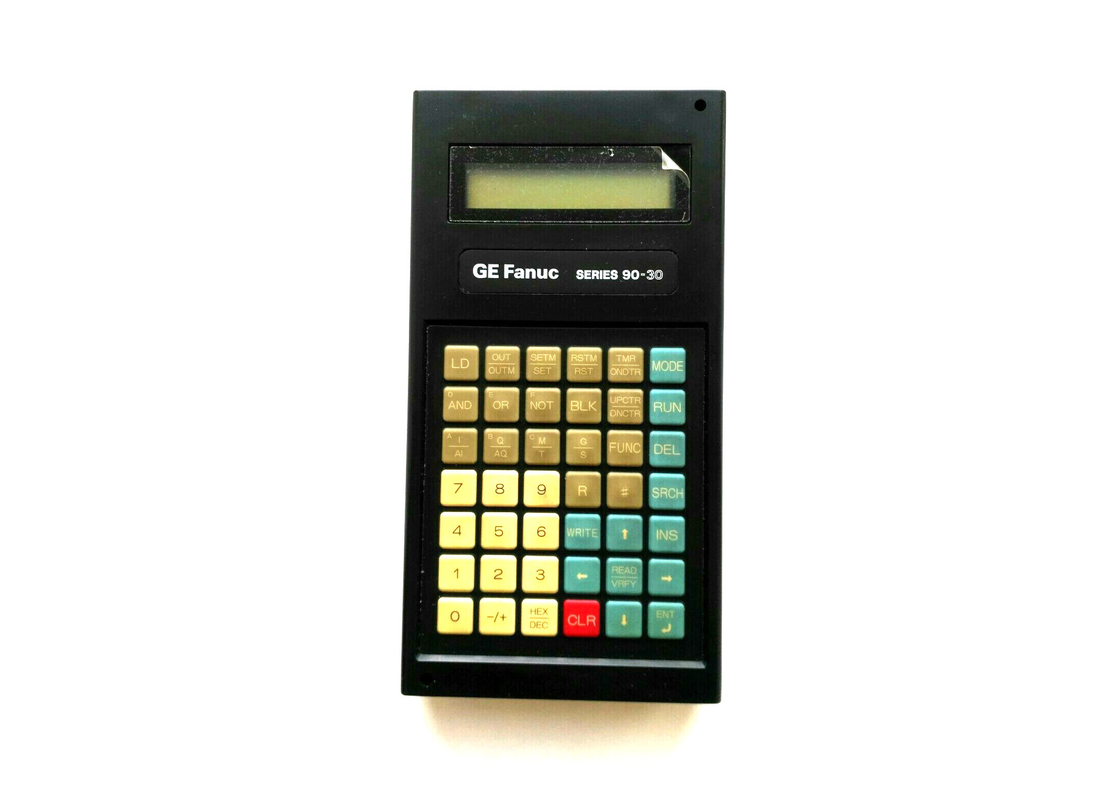

Η ενότητα IC693PRG300 είναι μια φορητή συσκευή προγραμματισμού της Γερμανίας Fanuc. Είναι μέρος της σειράς 90-30. Η κύρια λειτουργία αυτής της συσκευής είναι να ελεγχθούν οι λογικές διαδικασίες, και να διαμορφωθούν και να διορθωθούν τα ζητήματα στα προγράμματα εφαρμογής. Είναι μια συσκευή PLC που μπορεί να τροποποιήσει τις I/O παραμέτρους. Μπορεί να συνδεθεί με μια ΚΜΕ με τη χρησιμοποίηση του τμηματικού λιμένα του. Ένας συνδετήρας δ-τύπων 15 καρφιτσών είναι παρών στη συσκευή που συνδέει με τον τμηματικό λιμένα ΚΜΕ. Η ενότητα IC693PRG300 χρησιμοποιεί τη γλώσσα καταλόγων δήλωσης. Η φορητή συσκευή προγραμματισμού ή η συσκευή HHP δεν απαιτεί οποιαδήποτε διαμόρφωση παραμέτρου επικοινωνίας προκειμένου να επικοινωνήσει με ένα PLC. Το μπροστινό μέρος του HHP έχει ένα αριθμητικό πληκτρολόγιο με 42 κλειδιά που τακτοποιούνται με ένα σχήμα μητρών που μετρά 6 κλειδιά απέναντι από 7 κλειδιά κάτω. Το αριθμητικό πληκτρολόγιο προσφέρει αφής ανατροφοδοτεί και είναι εύχρηστο. Μια οθόνη LCD είναι επίσης παρούσα μαζί με το αριθμητικό πληκτρολόγιο και η οθόνη μπορεί να επιδείξει 2 γραμμές με 16 χαρακτήρες των πληροφοριών σε έναν χρόνο.

Η ενότητα της Γερμανίας Fanuc IC693PRG300 είναι εξοπλισμένη με μια αυλάκωση καρτών μνήμης που μπορεί να δεχτεί την αμετάβλητη αποθήκευση στοιχείων για λόγους στηρίγματος και αποκατάστασης. Η αυλάκωση καρτών μνήμης είναι παρούσα στη χαμηλότερη δεξιά πλευρά της συσκευής. Η ενότητα IC693PRG300 λειτουργεί σε 4 διαφορετικούς τρόπους, και αυτοί είναι ο τρόπος προγράμματος, ο τρόπος προστασίας, ο τρόπος στοιχείων, και ο τρόπος διαμόρφωσης. Ο τρόπος προγράμματος επιτρέπει σε έναν χειριστή για να δημιουργήσει, να αλλάξει, να ελέγξει, και να διορθώσει τις δηλώσεις. Ο τρόπος προστασίας προσφέρει έναν τρόπο να ελεγχθεί η πρόσβαση στις διαφορετικές λειτουργίες PLC. Στον τρόπο στοιχείων, ένας χειριστής μπορεί να αλλάξει τις τιμές στους διαφορετικούς πίνακες αναφοράς, και ο τρόπος διαμόρφωσης χρησιμοποιείται για να καθορίσει τον τύπο I/O ενοτήτων που απαιτούνται για τις εφαρμογές που οργανώνονται στο σύστημα PLC.

Τεχνικές προδιαγραφές για IC693PRG300
