Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC693MDR390 |
---|---|---|---|
Σειρά: | Σειρά 90-30 | Εκτιμημένη εισαγωγή τάση: | 24 βολτ ΣΥΝΕΧΗ |
Σειρά τάσης εισαγωγής: | -30 έως +32 βολτ ΣΥΝΕΧΗ | Εισαγωγές ανά ενότητα: | 8 |
Ονομαστική τάση εξόδου: | 24 VDC, 120/240 VAC | Λειτουργούσα τάση παραγωγής: | 5 έως 30 βολτ ΣΥΝΕΧΗ, 5 έως 250 βολτ εναλλασσόμενου ρεύματος, 50/60 Hz |
Αποτελέσματα ανά ενότητα: | 8 | Εξουσιοδότηση: | 1 έτος |
Υψηλό φως: | 1.5mA ενότητα ηλεκτρονόμων ΣΥΝΕΧΟΥΣ εισαγωγής,IC693MDR390 ενότητα ηλεκτρονόμων ΣΥΝΕΧΟΥΣ εισαγωγής,ΓΕΡΜΑΝΊΑ FANUC IC693MDR390 |

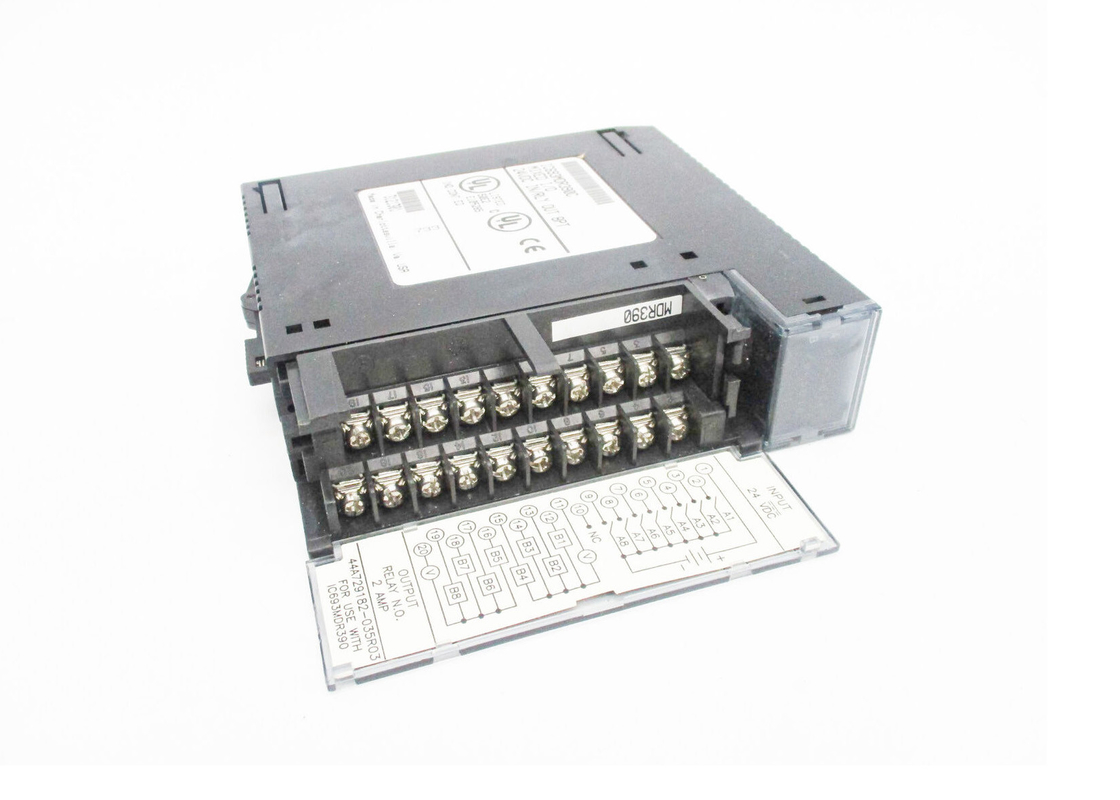

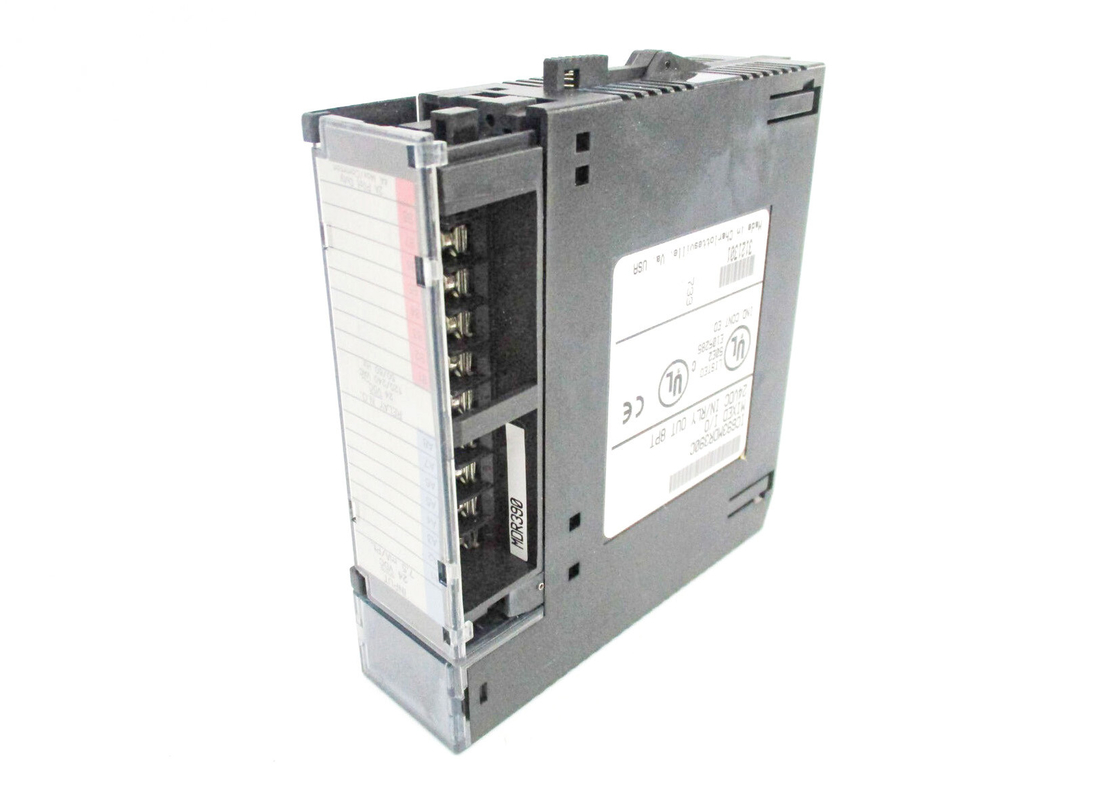

Το IC693MDR390, που κατασκευάζεται από τη Γερμανία Fanuc, είναι μια ενότητα ΣΥΝΕΧΏΝ εισόδου-εξόδου ηλεκτρονόμων 24 βολτ. Αυτή η ενότητα παρέχει 8 εισαγωγές και 1 κοινό τερματικό εισαγωγής δύναμης και 8 κανονικά-ανοικτά κυκλώματα ηλεκτρονόμων στην ίδια ενότητα. Τα κυκλώματα εισαγωγής είναι συμβατά με είτε τα αρνητικά είτε θετικά χαρακτηριστικά στα οποία αυτοί πηγή ή νεροχύτης μεταξύ των συσκευών εισαγωγής και του κοινού χρήστη. Αυτά τα κυκλώματα εισαγωγής τακτοποιούνται σε μια ομάδα για κάθε 8 εισαγωγές. Τα κυκλώματα για την παραγωγή ηλεκτρονόμων τακτοποιούνται ως δύο ομάδες που έχουν τέσσερα κυκλώματα και για τα δύο. Υπάρχει ένα κοινό τερματικό για την παραγωγή δύναμης ανά ομάδα. Τα χαρακτηριστικά εισαγωγής είναι συμβατά με μια τεράστια σειρά των συσκευών. Οι διακόπτες εγγύτητας, τα μπουτόν, και οι διακόπτες ορίου είναι μερικές από τις συσκευές συμβατές με το IC693MDR390 που μπορεί να είναι χρήσιμο για το σύστημα του χρήστη. Οι συσκευές τομέων λειτουργούν στην χρήστης-παρεχόμενη δύναμη.
Ο χρήστης παρείχε τα φορτία ότι παραγωγής ελέγχονται από τα κυκλώματα ηλεκτρονόμων που είναι κανονικά-ανοικτά. Κάθε παραγωγή έχει δύο amps της παραγωγής ικανότητας μετατροπής. Τα αποτελέσματα ηλεκτρονόμων μπορούν να ελέγξουν μια ευρεία ποικιλία των συσκευών φορτίων που παρέχονται από το χρήστη, όπως οι δείκτες, οι μηχανές, και τα σωληνοειδή. Backplane έχει ένα ΣΥΝΕΧΕΣ λεωφορείο +24 βολτ που προβλέπει την εξουσία για τα κυκλώματα ηλεκτρονόμων, τα οποία είναι εσωτερικά. Οι συσκευές τομέων λειτουργούν στην πηγή εναλλασσόμενου ρεύματος ή τη ΣΥΝΕΧΉ πηγή για τη δύναμη που πρέπει να παρασχεθεί από το χρήστη. Αυτή η ενότητα δεν έχει καμία θρυαλλίδα. Η ενότητα έχει τους δείκτες για να παρέχει τη θέση της συσκευής, που δείχνει εάν η συσκευή είναι κλειστή ΕΠΑΝΩ ή. Αυτοί οι δείκτες είναι LEDs που διατάζονται στις σειρές και είναι πράσινοι. Υπάρχουν ετικέτες για τα σημεία σημείων και παραγωγής εισαγωγής και τα σχέδια χρώμα-κωδικοποίησης στις επιτροπές ενθέτων να αποφύγουν τα λάθη. Αυτή η ενότητα είναι εγκαταστήσιμη σε κάθε εισόδου-εξόδου αυλάκωση με είτε baseplate 5 αυλακώσεων είτε baseplate 10 αυλακώσεων.
Εκτιμημένη τάση: | Εισαγωγές: 24 βολτ ΣΥΝΕΧΗ. Αποτελέσματα: 24VDC ή 120/240 VAC |
# των αποτελεσμάτων: | 16 (8 εισαγωγές και 8 αποτελέσματα) |
Freq: | 50/60 Hz με το εναλλασσόμενο ρεύμα |
Ρεύμα παραγωγής: | 2 Amps ανά κύκλωμα, 4 amps ανά κοινό |
Ρεύμα εισαγωγής: | 7.5 μΑ στην εκτιμημένη τάση |
Σειρά τάσης παραγωγής: | 5 έως 30 βολτ ΣΥΝΕΧΗ, 5 έως 250 βολτ εναλλασσόμενου ρεύματος |
Εισαγωγές | |
Εκτιμημένη τάση | 24 βολτ ΣΥΝΕΧΗ |
Σειρά τάσης εισαγωγής | – 30 έως +32 βολτ ΣΥΝΕΧΗ |
Εισαγωγές ανά ενότητα | 8 (εισαγωγές ενός Ομάδα των Οκτώ) |
Απομόνωση | 1500 βολτ RMS μεταξύ του τομέα και της πλευράς λογικής |
500 βολτ RMS μεταξύ των εισαγωγών | |
Ρεύμα εισαγωγής | 7.5 μΑ (χαρακτηριστικό) στην εκτιμημένη τάση |
Χαρακτηριστικά εισαγωγής | |
-κρατική τάση | 15 έως 32 βολτ ΣΥΝΕΧΗ |
Από-κρατική τάση | 0 έως +5 βολτ ΣΥΝΕΧΗ |
-κρατικό ρεύμα | 4 μΑ (ελάχιστο) |
Από-κρατικό ρεύμα | 1.5mA (μέγιστο) |
Στο χρόνο απόκρισης | κα 7 χαρακτηριστική |
Από το χρόνο απόκρισης | κα 7 χαρακτηριστική |
Αποτελέσματα | |
Εκτιμημένη τάση | 24 VDC, 120/240 VAC |
Λειτουργούσα τάση | 5 έως 30 βολτ ΣΥΝΕΧΗ |
5 έως 250 βολτ εναλλασσόμενου ρεύματος, 50/60 Hz | |
Αποτελέσματα ανά ενότητα | 8 (δύο ομάδες τεσσάρων αποτελεσμάτων κάθε μια) |
Απομόνωση | 1500 βολτ RMS μεταξύ του τομέα και της πλευράς λογικής |
500 βολτ RMS μεταξύ των ομάδων | |
Μέγιστο φορτίο 1 | μέγιστο 2 amps ανά παραγωγή |
μέγιστο 4 amps ανά κοινό | |
Ελάχιστο φορτίο | 10 μΑ |
Μέγιστη εισροή | 5 amps |
Στο χρόνο απόκρισης | 15 μέγιστο κας |
Από το χρόνο απόκρισης | 15 μέγιστο κας |
Εσωτερική κατανάλωση ισχύος | 80 μΑ (όλο το I/O επάνω) από backplane +5V το λεωφορείο |
70 μΑ (όλα τα αποτελέσματα επάνω) από backplane ηλεκτρονόμων +24V το λεωφορείο |
