Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC693MDL931 |
---|---|---|---|
Σειρά: | Σειρά 90-30 | Εκτιμημένη τάση: | 24 βολτ ΣΥΝΕΧΗ, εναλλασσόμενο ρεύμα 120/240 βολτ, 50/60 Hz |
Αποτελέσματα ανά ενότητα: | 8 απομονωμένα αποτελέσματα | Μέγιστο φορτίο: | 8 ανθεκτικό μέγιστο Amps ανά παραγωγή |
Ελάχιστο φορτίο: | 10mA | Ρεύμα εισροής: | 8 μέγιστο Amps για έναν κύκλο |
Υψηλό φως: | 10mA απομονωμένη ενότητα παραγωγής ηλεκτρονόμων,240VAC απομονωμένη ενότητα παραγωγής ηλεκτρονόμων,ΓΕΡΜΑΝΊΑ FANUC IC693MDL931 |

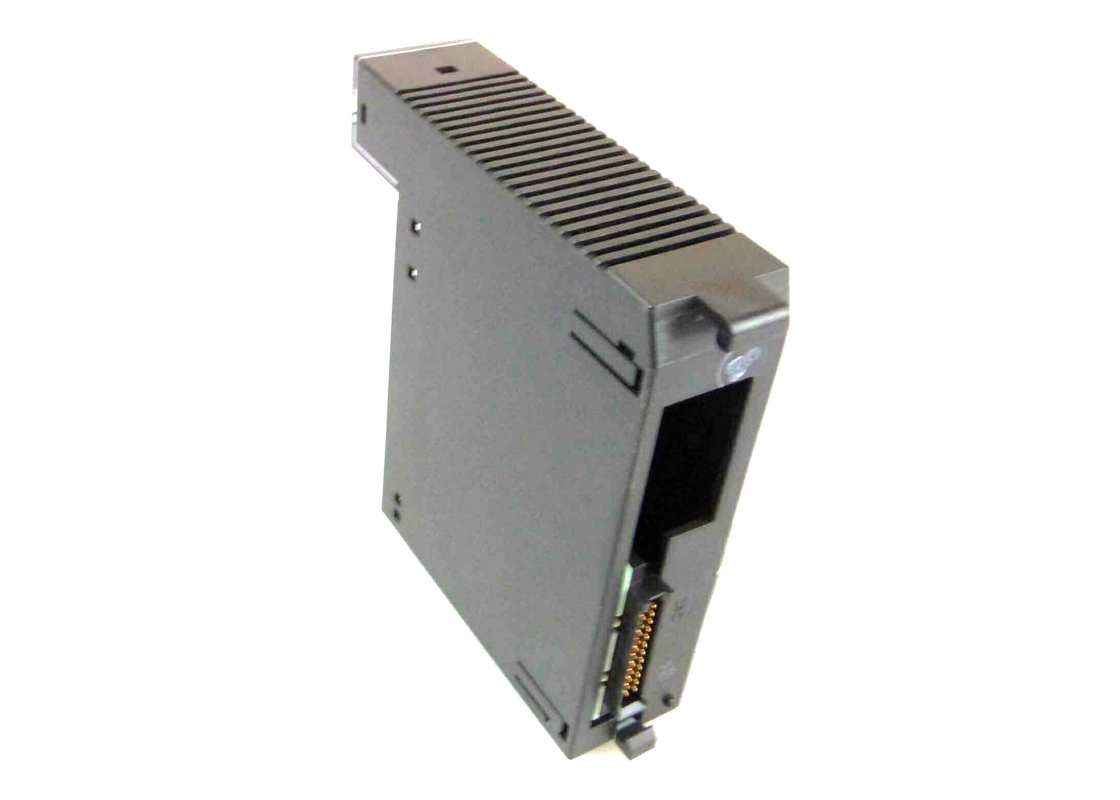

Το IC693MDL931 είναι μια απομονωμένη ενότητα παραγωγής ηλεκτρονόμων από τη 90-30 προγραμματίσημη σειρά ελεγκτών λογικής που κατασκευάζεται από τη Γερμανία Fanuc. Έχει μια εκτιμημένη τάση 24 βολτ ΣΥΝΕΧΩΝ, εναλλασσόμενο ρεύμα 120/240 βολτ, 50/60 Hz ονομαστικά. Κάθε απομονωμένη παραγωγή είναι για 8 Amp ανθεκτικού 20 Amps μέγιστο μεγίστου, και ανά ενότητα για τις εγκαταστάσεις UL. Παρέχει στο χρήστη 4 κανονικά-κλειστός και 4 ηλεκτρονόμων εντύπου Γ κυκλώματα για τον έλεγχο των φορτίων παραγωγής. Κάθε κύκλωμα έχει μια ικανότητα μετατροπής παραγωγής 8 amps για τις κανονικά-κλειστές επαφές ή τις κανονικά ανοικτές επαφές. Επίσης, κάθε ηλεκτρονόμος παραγωγής είναι απομονωμένος από τους άλλους ηλεκτρονόμους, και κάθε ηλεκτρονόμος έχει ένα χωριστό κοινό τερματικό παραγωγής δύναμης. Το IC693MDL931, ως υπόλοιπο της σειράς 90-30, είναι μια χαμηλού κόστους λύση για τις high-availability εφαρμογές, όπως: εκκινητές, σωληνοειδή, και δείκτες μηχανών. Ο χρήστης πρέπει δύναμη να παρέχει την του εναλλασσόμενου ρεύματος ή συνεχούς ρεύματος να ενεργοποιήσει τις συσκευές τομέων που συνδέονται με αυτήν την ενότητα.
Όταν η ενότητα IC693MDL931 χρησιμοποιείται με την παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος IC695PSD040 ή PSD140, οι ειδικές προφυλάξεις πρέπει να ληφθούν επειδή οι εγκαταλείψεις στην τάση πηγής θα δουν από αυτήν την ενότητα και μπορούν να προκαλέσουν τις εγκαταλείψεις ηλεκτρονόμων. Δεν υπάρχει καμία θρυαλλίδα σε αυτήν την ενότητα. Η ενότητα IC693MDL931 έχει τους δείκτες των οδηγήσεων σε ισχύ, που παρέχουν τη ON/OFF θέση κάθε σημείου, βρίσκονται στην κορυφή της ενότητας. Το LEDs τακτοποιείται σε δύο οριζόντιες σειρές με οκτώ πράσινο LEDs σε κάθε σειρά. Αυτή η ενότητα χρησιμοποιεί τη τοπ σειρά που ονομάζεται το Α1 μέσω 8 (σημεία 1 μέχρι 8) για τη θέση παραγωγής η κατώτατη σειρά δεν χρησιμοποιείται και οι οδηγήσεις θρυαλλίδων δεν χρησιμοποιούνται.
Ένα ένθετο πηγαίνει μεταξύ της εσωτερικής και εξωτερικής επιφάνειας της αρθρωμένης πόρτας. Η επιφάνεια προς το εσωτερικό της ενότητας (όταν κλείνουν την αρθρωμένη πόρτα) έχει τις πληροφορίες καλωδίωσης κυκλωμάτων, και οι πληροφορίες προσδιορισμού κυκλωμάτων μπορούν να καταγραφούν για την εξωτερική επιφάνεια. Η εξωτερική αριστερή άκρη του ενθέτου είναι κωδικοποιημένο διά χρώματος κόκκινο για να δείξει μια υψηλής τάσεως ενότητα. Το IC693MDL931 μπορεί να εγκατασταθεί σε οποιαδήποτε I/O αυλάκωση baseplate 5 ή 10 αυλακώσεων όπως ένα RX3i ή σε ένα σύστημα PLC σειράς 90-30. Είναι πολύ σημαντικό να σημειωθεί ότι αυτή η ενότητα δεν είναι συμβατή με τις καυτές διαδικασίες ανταλλαγής σε οποιοδήποτε backplane. Η καυτή αφαίρεση ή η παρεμβολή αυτής της ενότητας backplane μπορεί να προκαλέσει τη ζημία στην ενότητα ή άλλα τμήματα συστημάτων.
Εκτιμημένη τάση: | 24 βολτ ΣΥΝΕΧΗ ή εναλλασσόμενο ρεύμα 120/240 βολτ |
# των αποτελεσμάτων: | 8 τα αποτελέσματα |
Freq: | 50/60 Hz με το εναλλασσόμενο ρεύμα |
Ρεύμα παραγωγής: | 8 Amps ανά κύκλωμα |
Σειρά τάσης παραγωγής: | 5 έως 30 βολτ ΣΥΝΕΧΗ, 5 έως 250 βολτ εναλλασσόμενου ρεύματος |
ΣΥΝΕΧΗΣ δύναμη: | Ναι |
Εκτιμημένη τάση | 24 βολτ ΣΥΝΕΧΗ, 120/240 VAC, 50/60 Hz (ονομαστικό - δείτε τον ακόλουθο πίνακα για τις εξαιρέσεις) |
Σειρά τάσης παραγωγής | 5 έως 30 βολτ ΣΥΝΕΧΗ |
5 έως 250 VAC, 50/60 Hz | |
Αποτελέσματα ανά ενότητα | Οκτώ απομονωμένα αποτελέσματα |
Απομόνωση: | |
Τομέας Backplane και στο έδαφος πλαισίων |
250 VAC συνεχή 1500 VAC για 1 λεπτό |
Σημείο στο σημείο | 250 VAC συνεχή 1500 VAC για 1 λεπτό |
Μέγιστο φορτίο | 8 ανθεκτικό μέγιστο Amps ανά παραγωγή |
20 το μέγιστο Amps ανά ενότητα για το μέγιστο φορτίο εγκαταστάσεων UL εξαρτάται από την περιβαλλοντική θερμοκρασία όπως φαίνεται. | |
Ελάχιστο φορτίο | 10mA |
Ρεύμα εισροής | 8 μέγιστο Amps για έναν κύκλο |
Στο χρόνο απόκρισης | 15ms maximum1 |
Από το χρόνο απόκρισης | 15ms maximum1 |
Ρεύμα διαρροής παραγωγής | 1mA μέγιστο σε 250 VAC, (25°C (77°F)) |
Κατανάλωση ισχύος | 6mA (όλα τα αποτελέσματα επάνω) από το λεωφορείο 5 βολτ backplane 110mA (όλα τα αποτελέσματα επάνω) από το λεωφορείο ηλεκτρονόμων 24V backplane |
