GE FANUC IC693MDL731 12/24 Volt DC Αρνητικής Λογικής Μονάδα Εξόδου 2 Amp

GE FANUC IC693MDL731 12/24 Volt DC Αρνητικής Λογικής 2 Amp Module Εξόδου

Περιγραφή Προϊόντος

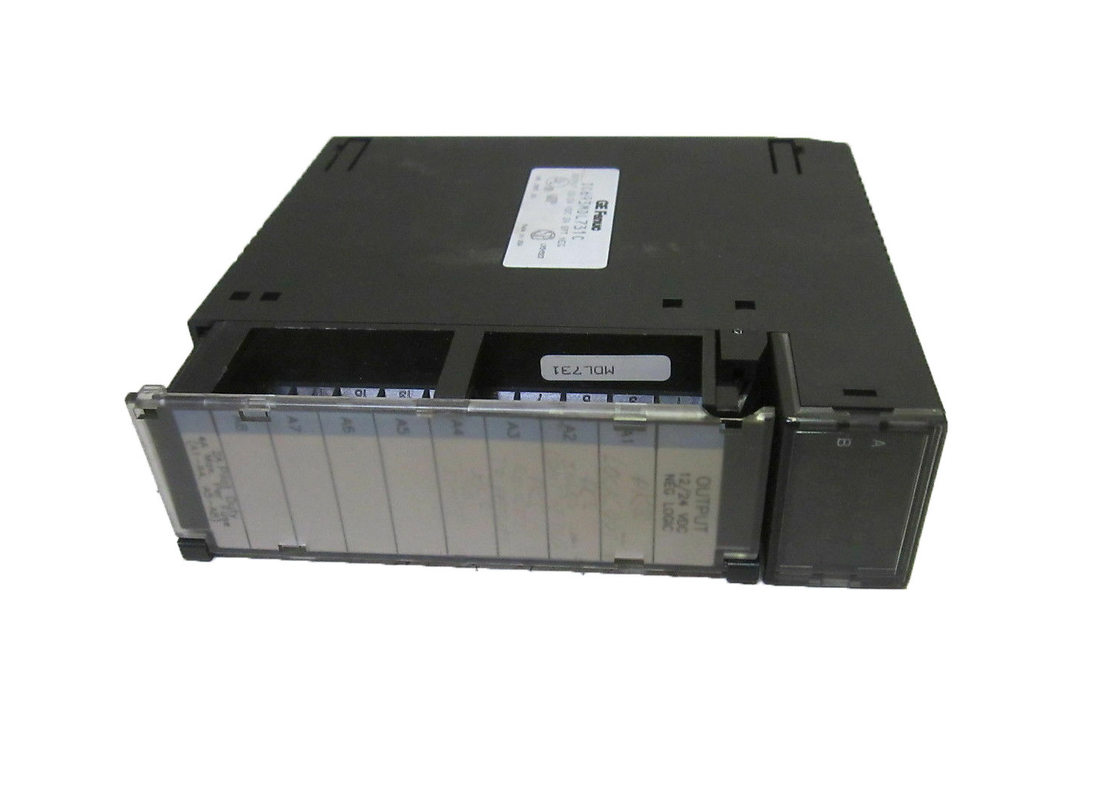

Το GE Fanuc IC693MDL731 είναι ένα module εξόδου 12/24 Volt DC Αρνητικής Λογικής 2 Amp. Ως μέρος του συστήματος Προγραμματιζόμενου Λογικού Ελεγκτή Σειράς 90-30, αυτό το module είναι εξοπλισμένο με 8 σημεία εξόδου. Αυτά τα σημεία μοιράζονται έναν ενιαίο ακροδέκτη τροφοδοσίας εξόδου. Καθώς το IC693MDL731 απορροφά ρεύμα από τα φορτία προς τον κοινό χρήστη ή τον αρνητικό πόλο τροφοδοσίας, το module έχει χαρακτηριστικά αρνητικής λογικής. Τα χαρακτηριστικά εξόδου του επιτρέπουν τη σύζευξη με ορισμένες συσκευές φορτίου που παρέχει ο χρήστης. Για παράδειγμα, είναι δυνατή η λειτουργία αυτού του module με διάφορους τύπους πηνίων και εκκινητών κινητήρων, καθώς και με ενδείκτες. Για να γίνει αυτό, αυτές οι συσκευές πρέπει να συνδεθούν μεταξύ της εξόδου του module και του θετικού πόλου τροφοδοσίας. Στη συνέχεια, ο χρήστης μπορεί να παρέχει εξωτερική τροφοδοσία για τη λειτουργία των συσκευών.

Όπως πολλές παρόμοιες μονάδες της οικογένειας 90-30, το IC693MDL731 διαθέτει ένα μπλοκ LED. Υπάρχουν 16 ενδείκτες, διατεταγμένοι σε δύο ξεχωριστές σειρές – A1 και B1. Κάθε μία έχει 8 LED, αλλά αυτό το module χρησιμοποιεί μόνο το A1, καθώς έχει μόνο 8 σημεία εξόδου. Υπάρχει επίσης ένας ενδείκτης LED για ασφάλεια που έχει καεί. Αυτός ανάβει κόκκινος όποτε καεί οποιαδήποτε ασφάλεια στο module. Υπάρχουν δύο ασφάλειες στη μονάδα, καθεμία από αυτές είναι ασφάλεια 5 Amp. Η μία προστατεύει τις εξόδους A1 έως A4, ενώ η άλλη ασφάλεια προστατεύει τις A5 έως A8. Αυτές οι ασφάλειες συνδέονται ηλεκτρικά σε ένα ενιαίο κοινό σημείο. Ο χρήστης μπορεί να εγκαταστήσει αυτό το module εξόδου 2 Amp στην πλάκα βάσης ενός συστήματος Σειράς 90-30. Υπάρχει μια μπλε λωρίδα στο άκρο του ενθέματος κοντά στην πόρτα του IC693MDL731. Αυτό υποδεικνύει ότι η μονάδα είναι χαμηλής τάσης.

Σχετικά με το IC693MDL731

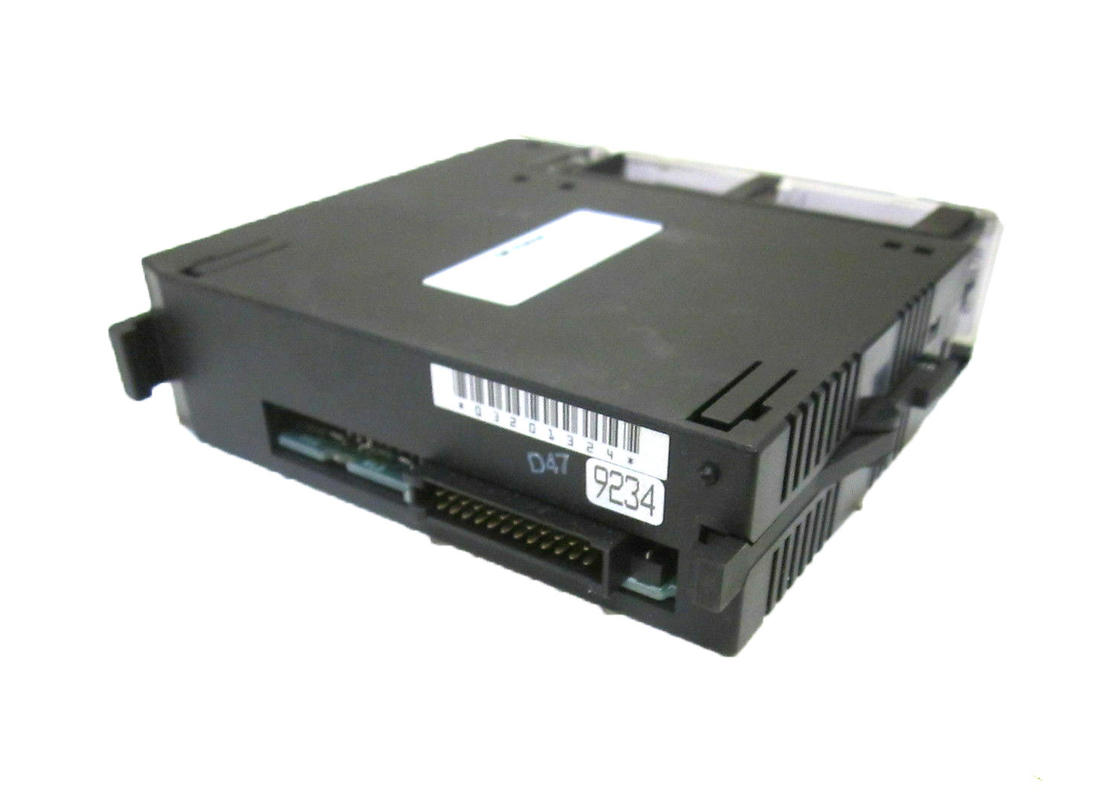

Το module IC693MDL731 είναι ένα module διακριτής εξόδου κατασκευασμένο από την GE Fanuc. Το module IC693MDL731 διαθέτει 8 εξόδους κυκλώματος και είναι ένα module διακριτής εξόδου ονομαστικής τάσης 12 έως 24 Volt DC. Το module έρχεται με τροφοδοσία DC και το εύρος τάσης εξόδου είναι 12 έως 24 Volt DC. Η μονάδα έρχεται με 2,0 Amp ρεύμα φορτίου ανά σημείο και διαθέτει χρόνο απόκρισης 2 χιλιοστών του δευτερολέπτου κατά την ενεργοποίηση ή απενεργοποίηση. Το module IC693MDL731 διαθέτει τύπο εξόδου τρανζίστορ, ενώ η πολικότητα είναι ονομαστική ως αρνητική. Το εξάρτημα διαθέτει 8 σημεία ανά κοινό και ο τύπος σύνδεσης είναι ακροδέκτης με 20 βίδες ανά module. Η εσωτερική ισχύς είναι 55 milliamps στα 5 Volt DC. Το εύρος τάσης εισόδου είναι ονομαστικό στα 24 Volt DC, ενώ η τάση κατάστασης ON είναι τουλάχιστον 15 Volt DC. Το εξάρτημα διαθέτει τάση κατάστασης OFF μέγιστο 6 Volt DC, ενώ το ρεύμα κατάστασης ON είναι τουλάχιστον 4,5 milliamps.

Το module GE Fanuc IC693MDL731 πρέπει πάντα να τοποθετείται με ασφάλεια και οι εγκαταστάτες πρέπει να διασφαλίζουν ότι είναι εγκατεστημένο στο κατάλληλο προστατευτικό περίβλημα. Επιπλέον, η μονάδα πρέπει να χρησιμοποιεί το πρόγραμμα εφαρμογής για να λειτουργεί σωστά, και οι εγκαταστάτες πρέπει επίσης να διασφαλίζουν τη σωστή γείωση. Οι αγωγοί γείωσης πρέπει πάντα να συνδέονται σε σχήμα δέντρου, με τα κλαδιά να οδηγούνται στα κεντρικά σημεία γείωσης. Επιπλέον, οι αγωγοί γείωσης πρέπει να είναι όσο το δυνατόν πιο κοντοί και όσο το δυνατόν μεγαλύτεροι σε μέγεθος. Το module IC693MDL731 διαθέτει πλάκα βάσης PLC από αλουμίνιο που χρησιμοποιείται για τη γείωση της θωράκισης του module. Οι CPU στο PLC με συνδέσεις εξωτερικής θύρας πρέπει να έχουν ξεχωριστή σύνδεση γείωσης θωράκισης για να διασφαλιστεί η σωστή θωράκιση των θυρών.
