GE FANUC IC693MDL730,

12/24 Volt DC θετική λογική 2 Amp μονάδα εξόδου

Περιγραφή του προϊόντος

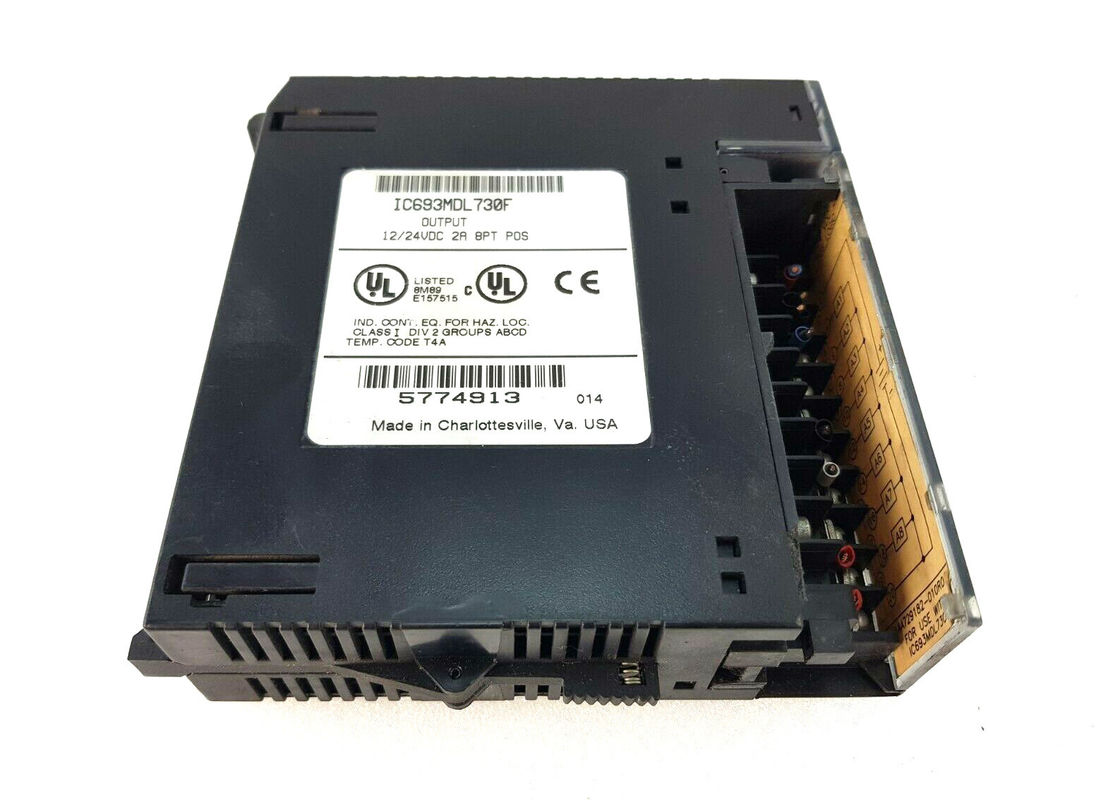

Το GE Fanuc IC693MDL730 είναι μια μονάδα 12/24 Volt DC Positive Logic 2 Amp Output.Παρέχει 8 σημεία εξόδου σε μία μόνο ομάδαΗ ενότητα έχει θετικά λογικά χαρακτηριστικά. Αυτό φαίνεται από το γεγονός ότι παρέχει ρεύμα στα φορτία,Προέρχεται από το θετικό λεωφορείο ισχύος ή αλλιώς ο κοινός χρήστηςΟι χρήστες που επιθυμούν να λειτουργήσουν αυτή τη μονάδα μπορούν να το πράξουν με μια σειρά από συσκευές εξόδου, συμπεριλαμβανομένων των δεικτών, των ηλεκτροσόκων και των κινητήρων εκκίνησης.Η διάταξη εξόδου πρέπει να συνδέεται μεταξύ της εξόδου της μονάδας και της αρνητικής διαδρομής ισχύος.Ο χρήστης πρέπει να εγκαταστήσει μια εξωτερική παροχή ενέργειας για να παρέχει την ενέργεια που απαιτείται για τη λειτουργία αυτών των συσκευών πεδίου.

Στην κορυφή της μονάδας, υπάρχει ένα μπλοκ LED με δύο οριζόντιες σειρές πράσινων LED.Η πρώτη σειρά αφορά τα σημεία 1 έως 8 και η δεύτερη σειρά τα σημεία 9 έως 16.Τα LED αυτά υποδεικνύουν την κατάσταση ON/OFF κάθε σημείου της μονάδας. Υπάρχει επίσης ένα κόκκινο LED, το οποίο φέρει την ετικέτα F. Τοποθετείται μεταξύ των δύο σειρών πράσινων LED.αυτό το κόκκινο LED ανάβειΗ πρώτη ασφάλεια προστατεύει τις εξόδους A1 έως A4 ενώ η δεύτερη ασφάλεια προστατεύει τις εξόδους A5 έως A8.

Το IC693MDL730 έχει ένα ένθετο για να πάει ανάμεσα στις επιφάνειες της πόρτας με μεντεσέδες.Στην εξωτερική επιφάνειαΗ μονάδα αυτή είναι μια μονάδα χαμηλής τάσης, όπως υποδεικνύεται από την μπλε κωδικοποίηση χρώματος στο εξωτερικό αριστερό άκρο του ενσωματωμένου.Για να λειτουργήσει με το σύστημα PLC σειράς 90-30, οι χρήστες μπορούν να εγκαταστήσουν τη μονάδα σε οποιαδήποτε θέση I/O είτε σε βάση 5 είτε σε βάση 10 θέσεων.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Προδιαγραφές
