GE FANUC IC693MDL654 5/12 Volt DC (TTL) θετική/αρνητική λογική εισροής

GE FANUC IC693MDL654 5/12 Volt DC (TTL) Μονάδα Εισόδου Θετικής/Αρνητικής Λογικής

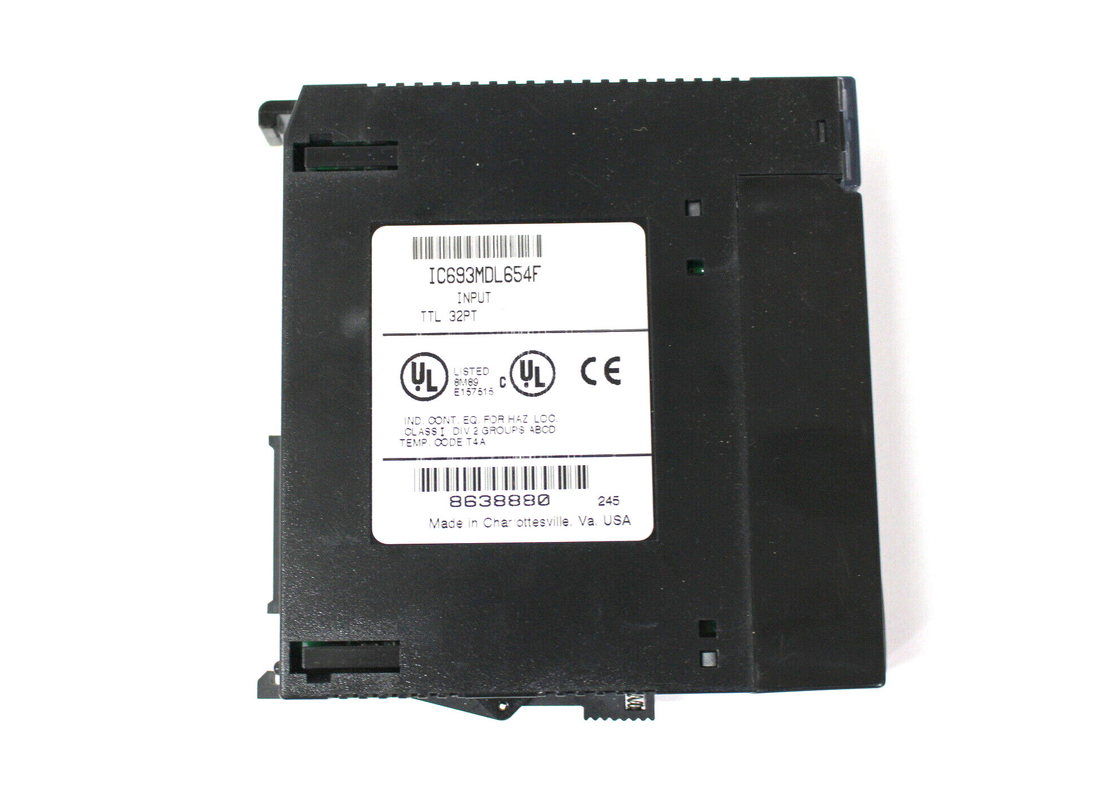

Περιγραφή Προϊόντος

Το IC693MDL654 είναι μια μονάδα εισόδου θετικής/αρνητικής λογικής 5/12 volt DC (TTL) για τον Προγραμματιζόμενο Λογικό Ελεγκτή Σειράς 90-30. Παρέχει 32 διακριτά σημεία εισόδου τάσης TTL τα οποία ομαδοποιούνται σε τέσσερις διακριτές ομάδες, με κάθε ομάδα να έχει συνολικά οκτώ σημεία με την ονομασία (A1 - A8, B1 - B8, C1 - C8, και D1 - D8). Οι είσοδοι λειτουργούν σε γραμμή έως περίπου 15V έχοντας θετικές ή αρνητικές εισόδους λογικής. Η τροφοδοσία +5V παράγεται στη μονάδα και στη συνέχεια διαχωρίζεται από την πλάτη του PLC. Μπορεί κανείς να επιλέξει να τροφοδοτήσει τις εισόδους από την εσωτερική τροφοδοσία αντί να τις τροφοδοτήσει με εξωτερική τροφοδοσία που παρέχεται από τον χρήστη. Αυτό μπορεί να γίνει εφικτό με τη ρύθμιση jumpers στα σωστά pins στον σύνδεσμο I/O. Εάν χρησιμοποιηθεί αυτή η εσωτερική τροφοδοσία για την τροφοδοσία των εισόδων, θα επιβαρυνθεί περισσότερο η τροφοδοσία +5V του PLC σε περίπτωση χρήσης εσωτερικής τροφοδοσίας για την τροφοδοσία των εισόδων. Οι οπτο-ζεύκτες που βρίσκονται στη μονάδα προσφέρουν και υποστηρίζουν απομόνωση πλάτης 1500 volt μεταξύ της πλευράς πεδίου και της πλευράς λογικής και 250 volt μεταξύ των τεσσάρων κλάσεων. Επιπλέον, δεν σημειώνονται διαγνωστικά σφαλμάτων στην τροφοδοσία. Το IC693MDL654 καταναλώνει εσωτερική ισχύ 195 mA από τον δίαυλο +5V στην πλάτη.

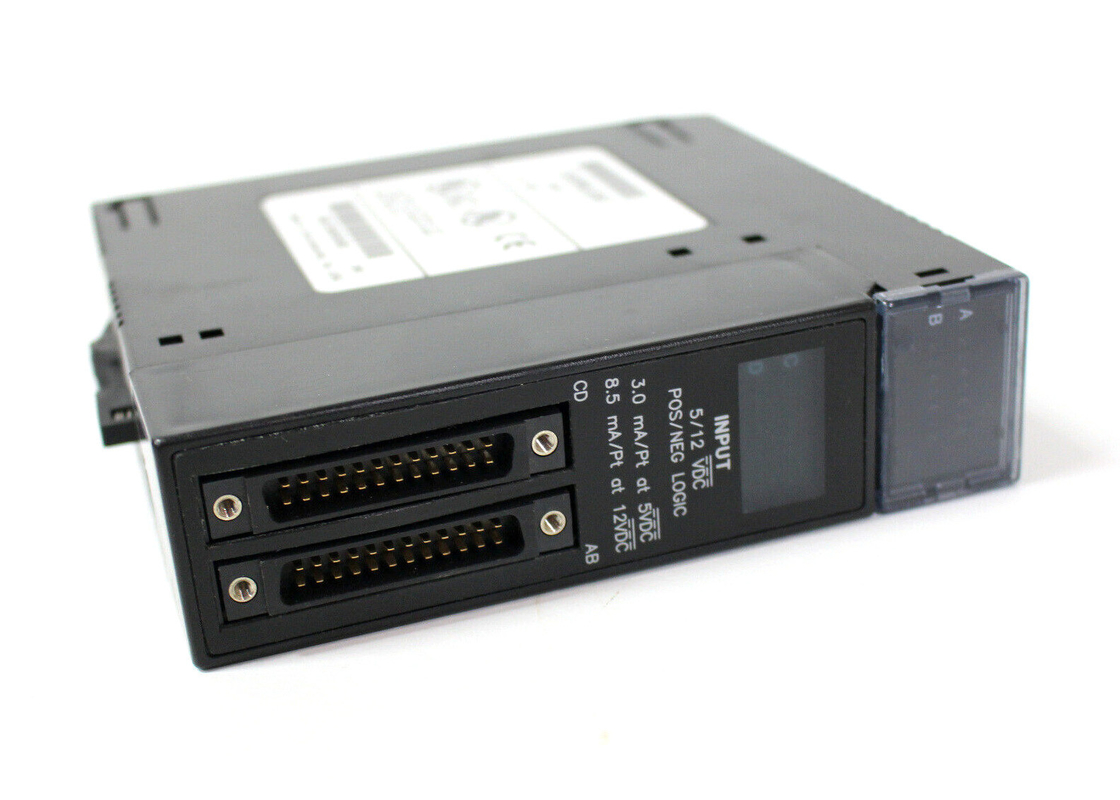

Η μονάδα αποτελείται από ενδείξεις LED που αναφέρονται ως: A1 - A8, B1 - B8, C1 - C8, D1 - D8, που βρίσκονται στο πάνω μέρος της μονάδας. Η ένδειξη παρέχει την κατάσταση ON/OFF κάθε σημείου εισόδου. Το ρεύμα εισόδου είναι 3,0 mA (τυπικό ρεύμα ON στα 5 VDC) και 8,5 mA (τυπικό ρεύμα ON στα 12 VDC). Το IC693MDL654 είναι σχεδιασμού 32 σημείων εισόδου που χρησιμοποιεί 32 bits διακριτών δεδομένων εισόδου %I. Μπορεί να τοποθετηθεί σε θύρα I/O σε μια βάση 5 ή 10 υποδοχών σε ένα σύστημα PLC Σειράς 90-30. Το ρεύμα από ένα σημείο εισόδου οδηγεί σε λογική 1 εντός του πίνακα κατάστασης εισόδου. Η ονομαστική τάση για το IC693MDL654 είναι 5 έως 12 volt DC, Θετική ή Αρνητική Λογική, ενώ το εύρος τάσης εισόδου κυμαίνεται από 0 έως 15 volt DC. Οι συνδέσεις με τα κυκλώματα εισόδου δημιουργούνται από τις συσκευές εισόδου του χρήστη σε δύο αρσενικούς συνδέσμους 24 ακίδων (τύπου pin) (Fujitsu FCN-365P024-AU) που βρίσκονται στο μπροστινό μέρος της μονάδας. Αυτή η σύνδεση που βρίσκεται στην μπροστινή όψη οριοθετείται μεταξύ των κλάσεων Α και Β. Η άλλη στην αριστερή πλευρά οριοθετεί τις κλάσεις C και D. Ένα καλώδιο που έχει θηλυκό σύνδεσμο στο ένα άκρο με απογυμνωμένα καλώδια διευκολύνει την καλωδίωση πεδίου σε συσκευές πεδίου από τους συνδέσμους της μονάδας.

Η GE Fanuc Automation κατασκευάζει τη μονάδα IC693MDL654 ως μονάδα εισόδου και μέλος της γραμμής προϊόντων PLC Σειράς 90-30. Αυτή η μονάδα εισόδου έχει σχεδιαστεί και προορίζεται να καλύψει τις απαιτήσεις για ευέλικτες βιομηχανικές εφαρμογές. Έρχεται επίσης με αρχιτεκτονική ελέγχου που την καθιστά κατάλληλη για διάφορες εφαρμογές, όπως διαχείριση υλικών, συσκευασία υψηλής ταχύτητας και εφαρμογές ελέγχου σύνθετης κίνησης. Η μονάδα εισόδου GE Fanuc IC693MDL654 παρέχει εκπληκτική ευελιξία μέσω του αρθρωτού σχεδιασμού της, και όταν αυτή η μονάδα ρυθμιστεί σωστά, οι χειριστές μπορούν να εξοικονομήσουν κόστος εγκατάστασης και χώρο. Υποστηρίζει επικοινωνία Ethernet μέσω της οποίας επιτυγχάνει παρακολούθηση σε πραγματικό χρόνο. Κατά την εγκατάσταση αυτής της μονάδας εισόδου, οι χειριστές μπορούν να ξεκινήσουν με μια CPU με δυνατότητα Ethernet ή με τη μονάδα Ethernet που είναι τοποθετημένη σε rack. Αυτή η μονάδα εισόδου υποστηρίζει τα πρωτόκολλα εφαρμογών Modbus TCP/IP και SRTP, και έρχεται με επεκτάσιμη ισχύ επεξεργασίας που είναι κοινή σε πολλές CPUs της Σειράς 90-30 και καθιστά εύκολη την αναβάθμιση.

Η μονάδα εισόδου GE Fanuc Automation IC693MDL654 χρησιμοποιεί επίσης την επεκτάσιμη ισχύ επεξεργασίας της, η οποία βοηθά στην ικανότητα της μονάδας να λειτουργεί σε βέλτιστο επίπεδο απόδοσης, όπως απαιτείται από τις σύγχρονες βιομηχανικές εφαρμογές. Αυτή η μονάδα εισόδου διαθέτει ενσωματωμένη λειτουργία ελέγχου κίνησης που βοηθά στη διασφάλιση ότι η μονάδα εισόδου επιτυγχάνει το επίπεδο απόδοσης που απαιτείται για εφαρμογές σημείο-προς-σημείο. Η μονάδα εισόδου διαθέτει επίσης επιλογές διεπαφής πεδίου που επιτρέπουν κατανεμημένο έλεγχο. Οι χρήστες έχουν επιλογές διεπαφής, όπως Profibus-DP, EtherNet EGD ή Genius interface. Επιπλέον, αυτή η μονάδα έρχεται με πρόγραμμα CIMPLICITY Machine Edition Logic Developer που διευκολύνει τον προγραμματισμό της μονάδας. Οι μονάδες εισόδου GE Fanuc Σειράς 90-30, όπως αυτή, έχουν όλες επιλογές πλεονασμού.

Τεχνικές Προδιαγραφές

Τεχνικές Προδιαγραφές για IC693MDL654
