GE FANUC IC693MDL646 24-Volt DC θετική / αρνητική λογική εισροής μονάδα

GE FANUC IC693MDL646 Μονάδα Εισόδου DC 24 Volt Θετικής / Αρνητικής Λογικής

Περιγραφή Προϊόντος

Η μονάδα IC693MDL646 είναι μια μονάδα εισόδου DC 24 Volt θετικής / αρνητικής λογικής για τη σειρά 90-30 Προγραμματιζόμενων Λογικών Ελεγκτών. Διαθέτει 16 σημεία εισόδου σε μία ομάδα που μοιράζονται έναν κοινό ακροδέκτη τροφοδοσίας. Η IC693MDL646 έχει σχεδιαστεί για να έχει χαρακτηριστικά είτε θετικής είτε αρνητικής λογικής. Τα χαρακτηριστικά εισόδου την καθιστούν συμβατή με μια ευρεία γκάμα συσκευών εισόδου που παρέχονται από τον χρήστη, όπως διακόπτες ορίου, κουμπιά και αισθητήρες εγγύτητας. Η τροφοδοσία για τη λειτουργία των συσκευών πεδίου παρέχεται συνήθως από τον χρήστη ή από μια απομονωμένη τροφοδοσία +24VDC από την τροφοδοσία.

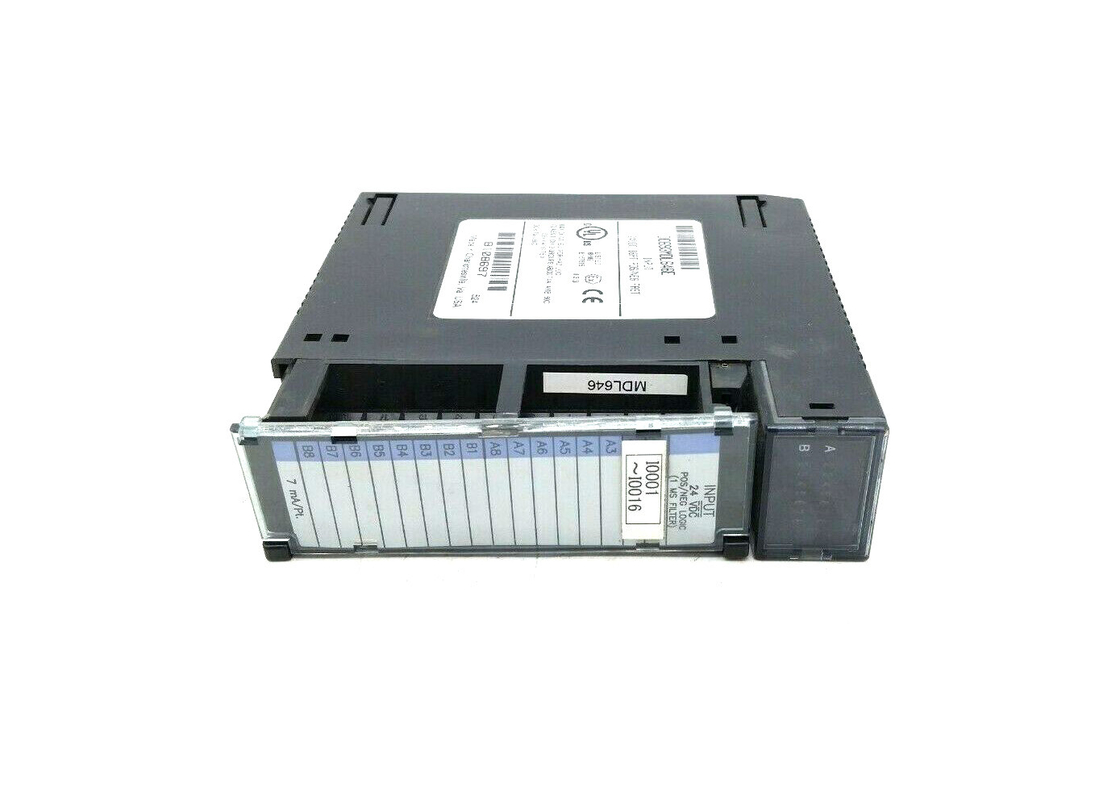

Στο πάνω μέρος της μονάδας, μπορεί κανείς να εντοπίσει ενδείξεις LED που εμφανίζουν την κατάσταση ON/OFF κάθε σημείου. Το μπλοκ LED είναι χωρισμένο σε 2 οριζόντιες σειρές με 8 πράσινες λυχνίες LED σε κάθε σειρά. Η πάνω σειρά φέρει την επισήμανση από Α1 έως Α8 (Σημείο 1 έως 8) και η κάτω από Β1 έως Β8 (σημείο 9 έως 16). Υπάρχει ένα ένθετο που τοποθετείται μεταξύ της εσωτερικής και της εξωτερικής επιφάνειας της αρθρωτής πόρτας. Προς την εσωτερική πλευρά, θα βρείτε το διάγραμμα καλωδίωσης, και η αναγνώριση του κυκλώματος βρίσκεται στην εξωτερική επιφάνεια. Η εξωτερική αριστερή άκρη του ενθέτου έχει χρωματική κωδικοποίηση μπλε για να υποδείξει μια μονάδα χαμηλής τάσης. Αυτή η μονάδα μπορεί να εγκατασταθεί σε οποιαδήποτε υποδοχή I/O σε ένα σύστημα PLC Σειράς 90-30. Άλλες προδιαγραφές περιλαμβάνουν εύρος τάσης εισόδου 0 έως 30 VDC και ρεύμα εισόδου 7 mA. Η τάση κατάστασης ON είναι μεταξύ 11,5 έως 30 V και η τάση κατάστασης OFF 0- +5V DC. Η ονομαστική τιμή ρεύματος κατάστασης ON είναι 3,2mA ελάχιστο και κατάστασης OFF 1,1mA μέγιστο.

Σχετικά με το IC693MDL646

Η μονάδα IC693MDL646 είναι μια μονάδα GE Fanuc 24 Volt DC που ταξινομείται στην κατηγορία Σειρά 90-30 των προγραμματιζόμενων λογικών ελεγκτών της GE. Η μονάδα DC 16 σημείων διαθέτει απλοποιημένη κατασκευή για εύκολη αντιμετώπιση προβλημάτων και ρύθμιση. Η μονάδα IC693MDL646 υποστηρίζει ένα φορητό PDA με το λογισμικό λογικής έκδοσης μηχανής CIMPLICITY που επιτρέπει στους χρήστες να αλληλεπιδρούν με τον ελεγκτή PLC. Αυτό το PDA Logic Developer διασφαλίζει ευκολία παρακολούθησης ή αλλαγής δεδομένων και τη δυνατότητα προβολής των διαγνωστικών. Η μονάδα διαθέτει τη λειτουργία Force On/Off και μπορεί να ρυθμιστεί μέσω μιας εύχρηστης διαδικασίας ρύθμισης μηχανής που εξοικονομεί χρόνο και αυξάνει την παραγωγικότητα. Η μονάδα IC693MDL646 είναι κατασκευασμένη για να διασφαλίζει υψηλή απόδοση για διάφορες εφαρμογές σημείο-προς-σημείο μέσω της ενσωματωμένης μονάδας ελέγχου κίνησης.

Η επεξεργαστική ισχύς της μονάδας GE Fanuc Series 90-30 IC693MDL646 24 Volt DC είναι εύκολα προσαρμόσιμη και αυτό την καθιστά εύκολη στη ρύθμιση. Η μονάδα GE IC693MDL646 μπορεί να δημιουργήσει ένα ισχυρό σύστημα χωρίς την ανάγκη αλλαγής του λογισμικού εφαρμογής. Χρησιμοποιώντας την Επικοινωνία Ethernet, η μονάδα IC693MDL646 παρέχει μια σύνδεση σε πραγματικό χρόνο μεταξύ διαφόρων βιομηχανικών συστημάτων και διαφορετικών τμημάτων του εργοστασίου. Αυτό εγγυάται ότι οι χρήστες θα βιώσουν παρακολούθηση σε πραγματικό χρόνο και ευκολία ελέγχου. Η μονάδα IC693MDL646 χρησιμοποιεί την CPU με δυνατότητα Ethernet και υποστηρίζει τη χρήση μιας μονάδας Ethernet τοποθετημένης στο rack. Η μονάδα IC693MDL646 είναι κατασκευασμένη για να ξεχωρίζει μεταξύ διαφόρων μικρών συσκευών ελέγχου και προσφέρει επιλογές πλεονασμού. Επομένως, η μονάδα IC693MDL646 είναι μια οικονομικά αποδοτική βιομηχανική λύση που είναι κατασκευασμένη για να διασφαλίζει την αποδοτικότητα.

Τεχνικές Προδιαγραφές

Τεχνικές Πληροφορίες

Ονομαστική Τάση 24 Volt DC
Εύρος Τάσης Εισόδου 0 έως +30 Volt DC
Είσοδοι ανά Μονάδα 16 (μία ομάδα με ένα ενιαίο κοινό)
Απομόνωση 1500 Volt μεταξύ πλευράς πεδίου και πλευράς λογικής
Ρεύμα Εισόδου 7 mA (τυπικό) στην ονομαστική τάση
Χαρακτηριστικά Εισόδου
Τάση κατάστασης ON 11,5 έως 30 Volt DC
Τάση κατάστασης OFF 0 έως +5 Volt DC
Ρεύμα κατάστασης ON 3,2 mA ελάχιστο
Ρεύμα κατάστασης OFF 1,1 mA μέγιστο
Χρόνος απόκρισης ON 1 ms τυπικός
Χρόνος απόκρισης OFF 1 ms τυπικός
Κατανάλωση Ενέργειας: 5V 80 mA (όλες οι είσοδοι ενεργές) από τη γραμμή 5 volt στο backplane
Κατανάλωση Ενέργειας: 24V 125 mA από την απομονωμένη γραμμή 24 volt του backplane ή
από τροφοδοσία που παρέχεται από τον χρήστη
