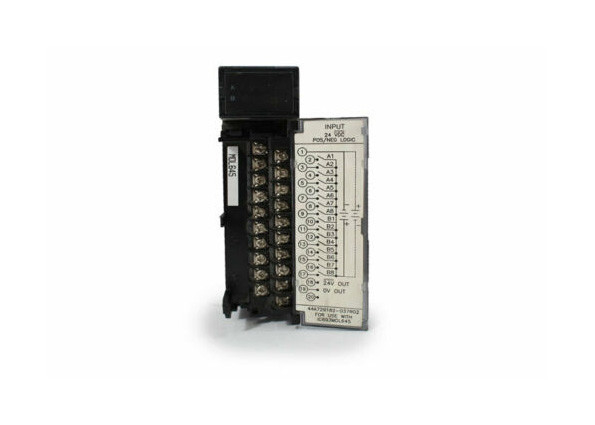

Γερμανία FANUC IC693MDL645, ενότητα εισαγωγής ΣΥΝΕΧΟΎΣ θετική/αρνητική λογικής 24 βολτ

Γερμανία FANUC IC693MDL645, ενότητα εισαγωγής ΣΥΝΕΧΟΎΣ θετική/αρνητική λογικής 24 βολτ

Περιγραφή προϊόντων

Το IC693MDL645 είναι μια ΣΥΝΕΧΉΣ θετική/αρνητική λογική 24 βολτ που εισάγεται να ανήκει στις 90-30 σειρές προγραμματίσημων ελεγκτών λογικής. Μπορεί να εγκατασταθεί σε οποιοδήποτε σύστημα PLC σειράς 90-30 που έχει είτε 5 είτε 10 - αυλακώστε baseplate. Αυτή η ενότητα εισαγωγής έχει και τα θετικά και αρνητικά χαρακτηριστικά λογικής. Έχει 16 εισαγμένα σημεία ανά ομάδα. Χρησιμοποιεί ένα κοινό τερματικό δύναμης. Ο χρήστης έχει δύο επιλογές για τις συσκευές τομέων είτε παρέχετε τη δύναμη άμεσα είτε χρησιμοποιήστε έναν συμβατό ανεφοδιασμό +24BDC.

Τα διπλά χαρακτηριστικά λογικής της ενότητας IC693MDL645 το καθιστούν ιδανικό στις εφαρμογές που απαιτούν τους ηλεκτρονικούς διακόπτες εγγύτητας, τους διακόπτες ορίου, και τα μπουτόν. Είναι σημαντικό να σημειωθεί ότι η καλωδίωση και οι τρέχουσες πληροφορίες προσδιορισμού βρίσκονται σε ένα ένθετο. Αυτό το ένθετο βρίσκεται μεταξύ της εσωτερικής και εξωτερικής επιφάνειας της αρθρωμένης πόρτας. Οι πληροφορίες καλωδίωσης βρίσκονται για την πλευρά του ενθέτου που αντιμετωπίζει εξωτερικά. Ο τρέχων προσδιορισμός βρίσκεται στο εσωτερικό του ενθέτου, έτσι είναι απαραίτητο να ανοιχτεί η αρθρωμένη πόρτα για να αναθεωρήσει αυτές τις πληροφορίες. Αυτή η ενότητα είναι ταξινομημένη ως χαμηλή τάση αυτός είναι ο λόγος για τον οποίο η εξωτερική άκρη του ενθέτου είναι κωδικοποιημένο διά χρώματος μπλε.

Τοποθετούνται στην κορυφή της ενότητας δύο οριζόντιες σειρές, κάθε σειρά που έχει οκτώ πράσινο LEDs. Το LEDs που αντιστοιχούν στα τοπ σημεία εισαγωγής σειρών 1 έως 8 ονομάζεται το Α1 σε A8, ενώ εκείνοι στη δεύτερη σειρά, που αντιστοιχούν στα σημεία 9 εισαγωγής μέχρι 16, ονομάζονται B1 σε B8. Αυτό το LEDs χρησιμεύει να δείξει «σε» ή «από» τη θέση κάθε σημείου εισαγωγής.

Αυτή η ενότητα εισαγωγής ΣΥΝΕΧΟΥΣ θετική/αρνητική λογικής 24 βολτ έχει μια εκτιμημένη τάση 24 βολτ με μια σειρά τάσης ΣΥΝΕΧΟΥΣ εισαγωγής 0 έως +30 βολτ ΣΥΝΕΧΩΝ. Η απομόνωση είναι 1500 βολτ μεταξύ της πλευράς τομέων και της πλευράς λογικής. Το ρεύμα εισαγωγής στην εκτιμημένη τάση είναι χαρακτηριστικά 7 μΑ. Για τα χαρακτηριστικά εισαγωγής του: η -κρατική τάση είναι 11,5 έως 30 βολτ ΣΥΝΕΧΗ ενώ η από-κρατική τάση είναι 0 στο συνεχές ρεύμα βολτ ±5. Το -κρατικό ρεύμα είναι ελάχιστο 3,2 μΑ και το από-κρατικό ρεύμα είναι μέγιστο 1,1 μΑ. Διακοπτόμενα ο χρόνος απόκρισης είναι χαρακτηριστικά κα 7 για κάθε μια. Η κατανάλωση ισχύος σε 5V είναι 80 μΑ (όταν είναι ανοικτές όλες οι εισαγωγές) από ένα λεωφορείο 5 βολτ backplane. Η κατανάλωση ισχύος σε 24V είναι 125 μΑ από το απομονωμένο backplane 24 βολτ λεωφορείο ή από την χρήστης-παρεχόμενη δύναμη.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Εκτιμημένη τάση 24 βολτ ΣΥΝΕΧΗ
Σειρά τάσης εισαγωγής 0 έως +30 βολτ ΣΥΝΕΧΗ
Εισαγωγές ανά ενότητα 16 (μια ομάδα με ενιαίο έναν κοινό)
Απομόνωση 1500 βολτ μεταξύ της πλευράς τομέων και της πλευράς λογικής
Ρεύμα 7 μΑ (χαρακτηριστικό) εισαγωγής στην εκτιμημένη τάση
Χαρακτηριστικά εισαγωγής
-κρατική τάση 11,5 έως 30 βολτ ΣΥΝΕΧΗ
Από-κρατική τάση 0 έως +5 βολτ ΣΥΝΕΧΗ
-κρατικό τρέχον 3,2 μΑ ελάχιστο
Από-κρατικό τρέχον 1,1 μΑ μέγιστο
Στο χρόνο απόκρισης 7 κα χαρακτηριστική
Από το χρόνο απόκρισης 7 κα χαρακτηριστική
Κατανάλωση ισχύος: 5V 80 μΑ (όλες οι εισαγωγές επάνω) από το λεωφορείο 5 βολτ backplane
Κατανάλωση ισχύος: 24V 125 μΑ από το απομονωμένο backplane 24 βολτ λεωφορείο ή
από παρεχόμενη τη χρήστης δύναμη
