Γερμανία FANUC IC693MDL634, ενότητα εισαγωγής ΣΥΝΕΧΟΎΣ θετική/αρνητική λογικής 24 βολτ

GE FANUC IC693MDL634, 24-βόλτ DC θετική/αρνητική λογική ενότητα εισόδου

Περιγραφή του προϊόντος

Ο IC693MDL634 είναι μια 24-βόλτ DC θετική/αρνητική λογική εισροής μονάδα για την σειρά 90-30 προγραμματιζόμενο λογικό ελεγκτή από τη GE Fanuc.Η μονάδα IC693MDL634 έχει μία ομάδα με οκτώ σημεία εισόδου και ένα κοινό τερματικό εισόδου ισχύος. Η διαμόρφωση IC693MDL634s επιτρέπει τόσο θετικά όσο και αρνητικά χαρακτηριστικά λογικής.όπως ηλεκτρονικοί διακόπτες εγγύτητας, κουμπιά και διακόπτες ορίου.

Μόλις το ρεύμα περάσει από ένα σημείο εισόδου, το αποτέλεσμα είναι μια λογική 1 στον πίνακα κατάστασης εισόδου (% I).ή μια απομονωμένη έξοδος +24 VDC μπορεί να χρησιμοποιηθεί για την παροχή ισχύος σε περιορισμένο αριθμό εισόδων συνεχούς ρεύματοςΤο IC693MDL634s Input Voltage Range κυμαίνεται από 0 έως +30 volts DC και το εισερχόμενο ρεύμα του είναι 7 mA (τυπικό) σε ονομαστική τάση.5 έως 30 V συνεχής τάση και τάση εκτός λειτουργίας 0 έως +5 V συνεχής τάσηΤο ελάχιστο ρεύμα ενεργού είναι 3,2 mA και το μέγιστο ρεύμα εκτός λειτουργίας 1,1 mA.

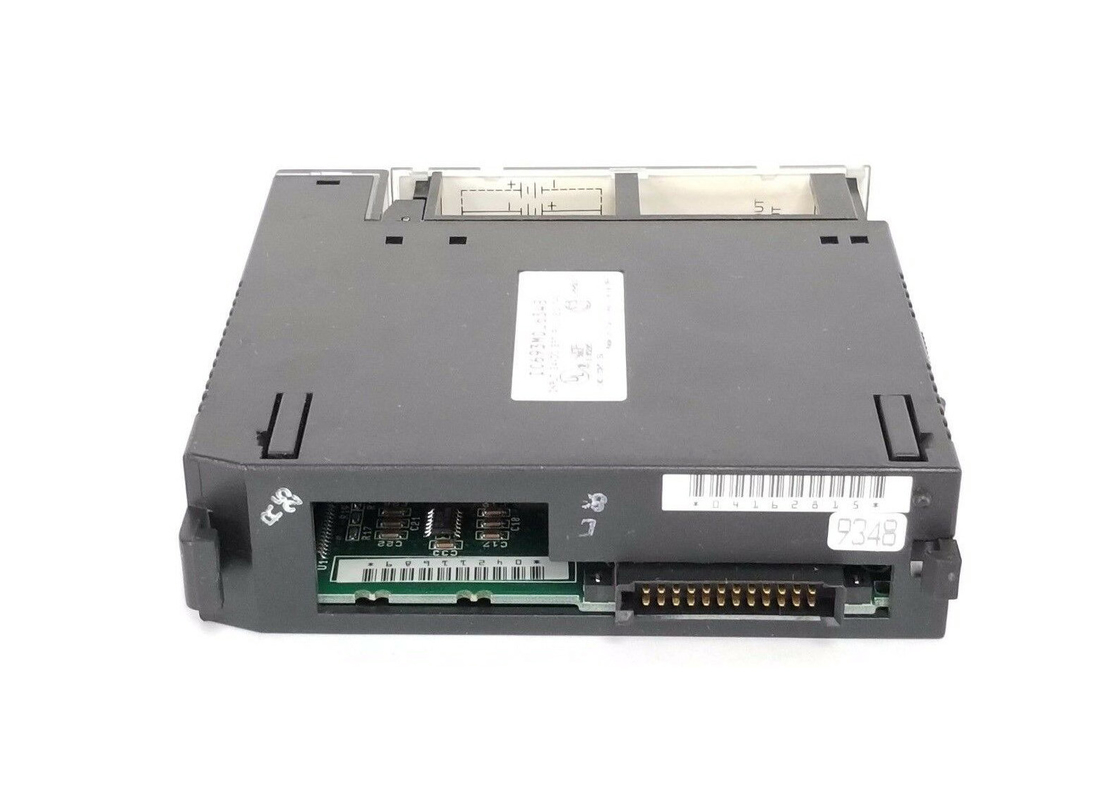

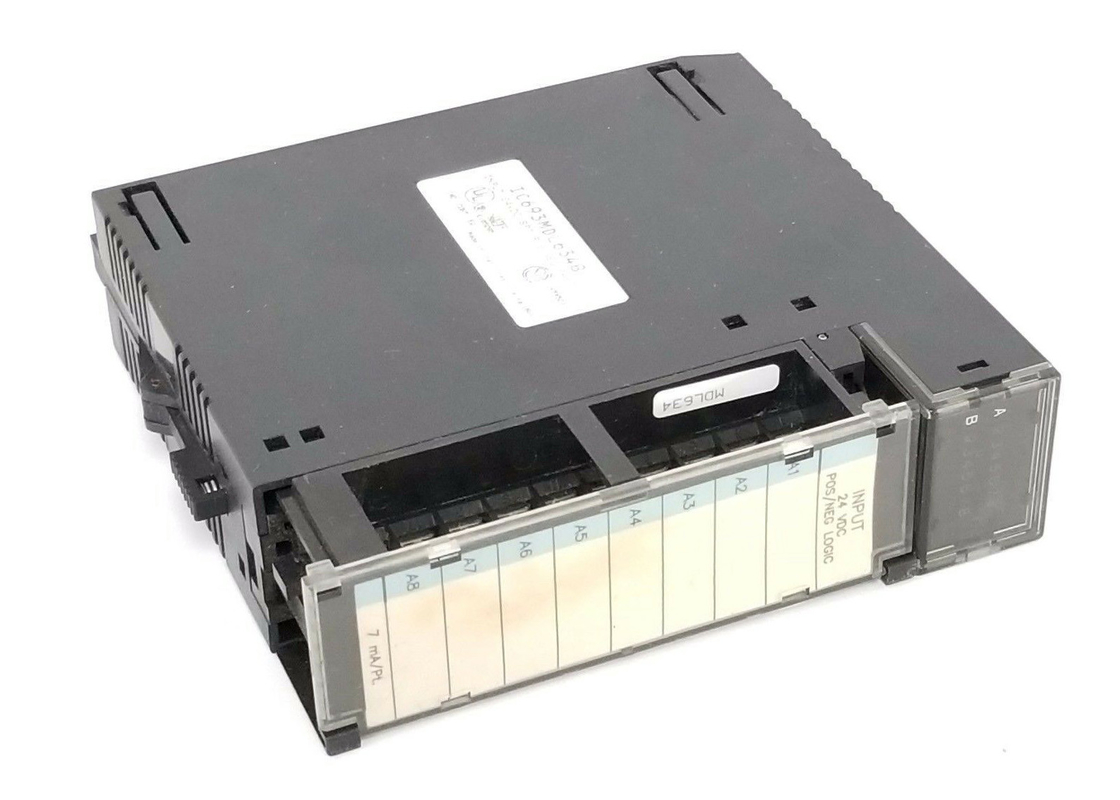

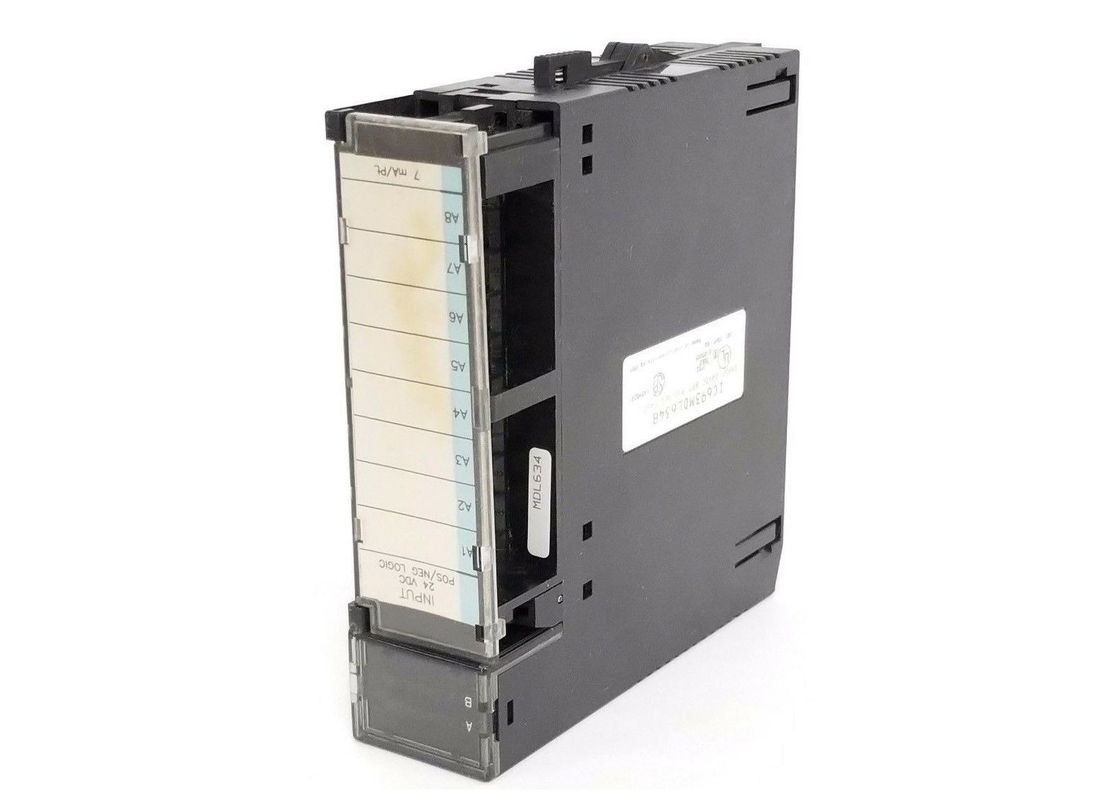

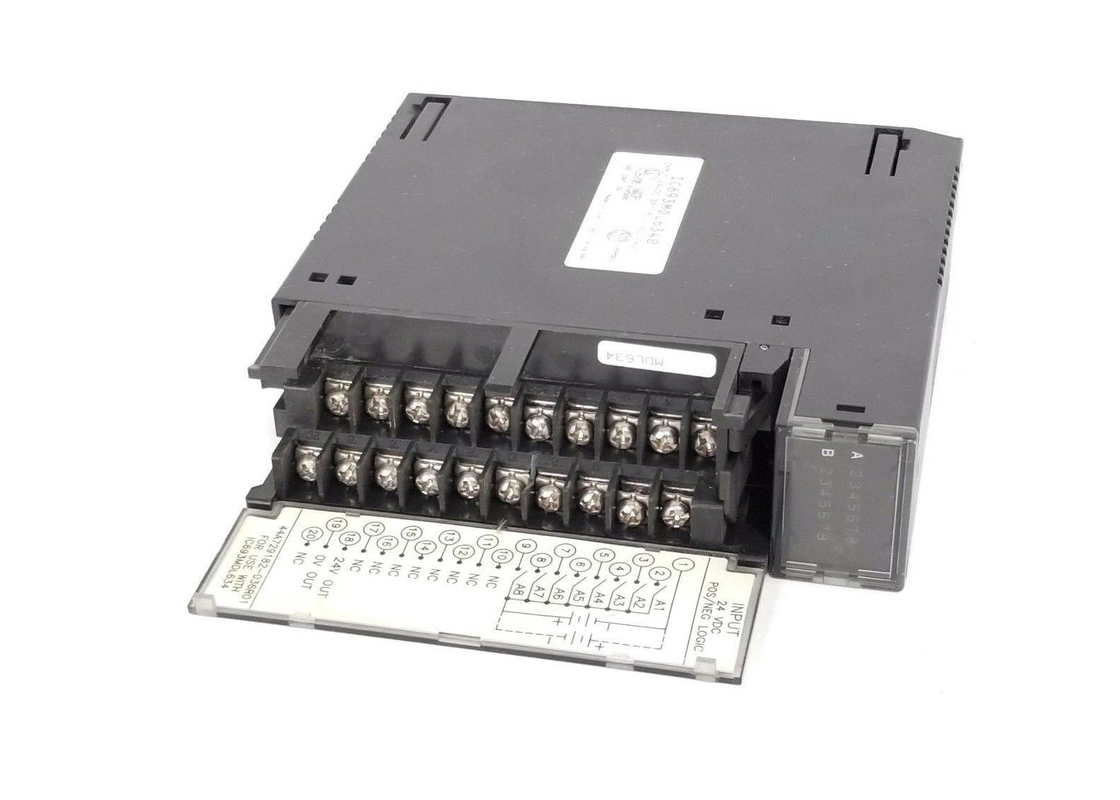

Το IC693MDL634 διαθέτει ενδεικτές φωτός LED στο πάνω μέρος για την εύκολη απεικόνιση της κατάστασης ON/OFF για κάθε ένα από τα οκτώ σημεία του.Η κορυφαία σειρά, η οποία φέρει την ένδειξη Α1 έως 8 (σημεία 1 έως 8) χρησιμοποιείται από την ενότητα αυτή.Ένα ένθετο διαχωρίζει την εσωτερική και την εξωτερική επιφάνεια της μεντελοειδούς πόρτας IC693MDL634s και αναγνωρίζεται από μια μπλε αριστερή άκρηΟι πληροφορίες σχετικά με την καλωδίωση του κυκλώματος βρίσκονται στο εσωτερικό και οι πληροφορίες αναγνώρισης μπορούν να καταγραφούν στην εξωτερική επιφάνεια.Η ενότητα αυτή μπορεί να εγκατασταθεί σε οποιαδήποτε θέση I/O μιας πλακέτας βάσης 5 ή 10 θέσεων σε σύστημα PLC σειράς 90-30..

Για το IC693MDL634

Η μονάδα GE Fanuc IC693MDL634 είναι μια μονάδα εισόδου με ονομαστική τάση 24 Volts DC.Κατασκευάζεται ως μέρος της σειράς προϊόντων 90-30 προγραμματιζόμενων λογικών ελεγκτών ή PLCs που κατασκευάζονται από την GE Intelligent Platforms / GE Fanuc CompanyΗ ενότητα αυτή διαθέτει μία ομάδα 8 σημείων εισόδου καθώς και ένα ενιαίο κοινό τερματικό εισόδου ισχύος.Η διαμόρφωση της μονάδας GE Fanuc IC693MDL634 επιτρέπει τη χρήση αρνητικών και θετικών λογικών χαρακτηριστικώνΟρισμένα από αυτά τα χαρακτηριστικά εισόδου χρησιμοποιούνται καλύτερα για μια ποικιλία συσκευών εισόδου που παρέχονται από τους χρήστες, για παράδειγμα, κουμπιά και διακόπτες ορίου.ο πίνακας κατάστασης εισόδου έχει ως αποτέλεσμα ένα λογικό επίπεδο 1Η ισχύς που χρησιμοποιείται για τη λειτουργία των συσκευών πεδίου μπορεί να προμηθεύεται από τους χειριστές, αλλά μια απομονωμένη ισχύ εξόδου +24 Volts DC μπορεί να λειτουργήσει ως πηγή ισχύος για περιορισμένες εισόδους DC.

Η μονάδα εισόδου GE Fanuc IC693MDL634 διαθέτει εύρος τάσης εισόδου από 0 έως 30 Volts DC και 7 milliamps μέσου βαθμού εισόδου ρεύματος στη ονομαστική τάση.Η ενότητα αυτή διαθέτει επίσης ένα εύρος τάσης σε κατάσταση λειτουργίας 11Η τάση λειτουργίας είναι τουλάχιστον 3,2 milliamps και το μέγιστο ισχύ λειτουργίας είναι 1,1 milliamps.Η μονάδα IC693MDL634 διαθέτει δείκτες φωτισμού LED που δείχνουν την κατάσταση "ON" και "OFF" για κάθε ένα από τα 8 σημεία εισόδου. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Διορισμένη τάση 24 V συνεχής

Περιοχή τάσης εισόδου 0 έως +30 V DC

Εισόδους ανά ενότητα 8 (μία ομάδα με ένα μόνο κοινό)

Απομόνωση 1500 V μεταξύ πλευράς πεδίου και πλευράς λογικής

Εισερχόμενο ρεύμα 7 mA (τυπικό) σε ονομαστική τάση

Χαρακτηριστικά εισόδου

Ενεργητική τάση 11,5 έως 30 V συνεχής

Η τάση εκτός λειτουργίας είναι 0 έως +5 V DC.

Ενεργό ρεύμα 3,2 mA ελάχιστο

Τρόπο εκτός λειτουργίας 1,1 mA μέγιστο

Χρόνος απόκρισης 7 ms τυπικά

Χρόνος απάντησης απενεργοποίησης 7 ms τυπικά

Καταναλώσεις ενέργειας: 5V 45 mA (όλες οι εισροές ενεργοποιούνται) από λεωφορείο 5V στο πίσω πλάνο

Κατανάλωση ενέργειας: 24V 62 mA από το απομονωμένο 24V backplane bus ή από ενέργεια που παρέχεται από τον χρήστη
