Γερμανία FANUC IC693MDL632, ενότητα εισαγωγής ΣΥΝΕΧΟΎΣ θετική/αρνητική λογικής 125 βολτ
Λεπτομέρειες:
| Τόπος καταγωγής: | ΗΠΑ |
| Μάρκα: | GE |
| Αριθμό μοντέλου: | IC693MDL632 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Νέος στο αρχικό κιβώτιο |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100 |
|
Λεπτομερής ενημέρωση |
|||
| Μάρκα: | Γερμανία Fanuc | Μοντέλο: | IC693MDL632 |
|---|---|---|---|
| Σειρά: | Σειρά 90-30 | Τύπος προϊόντος: | ΕΝΟΤΗΤΑ ΕΙΣΑΓΩΓΗΣ |
| λογική: | Θετικός/αρνητικός | Ονομαστική τάση: | 125 βολτ ΣΥΝΕΧΗ |
| Εύρος τάσης εισόδου: | 0 έως 150 βολτ ΣΥΝΕΧΗ | Εισροές: | 8 |
| Απομόνωση μεταξύ της πλευράς τομέων και της πλευράς λογικής: | 1500 βολτ | Εγγύηση: | 1 έτος |
| Επισημαίνω: | 24VDC αρνητική ενότητα εισαγωγής λογικής,24VDC θετική ενότητα εισαγωγής λογικής,2A αρνητική ενότητα παραγωγής λογικής |
||
Περιγραφή προϊόντων

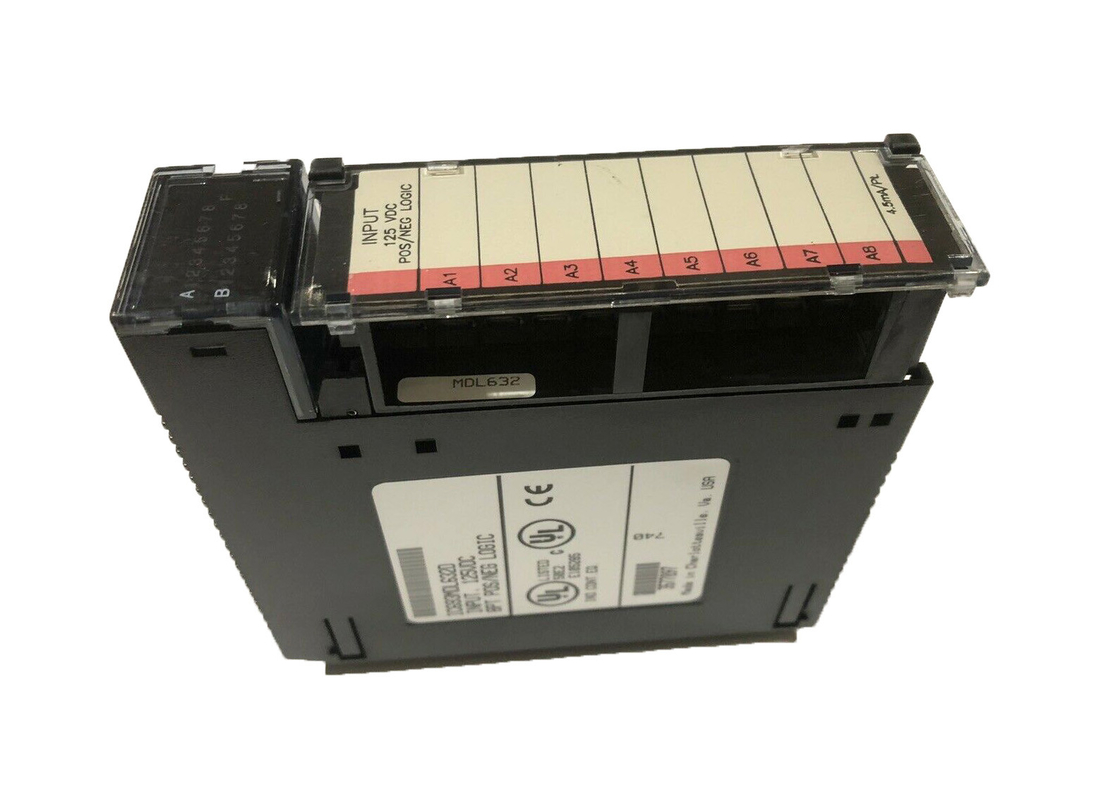

GE FANUC IC693MDL632, 125 Volt DC θετική/αρνητική λογική ενότητα εισόδου
Περιγραφή του προϊόντος
Το GE Fanuc IC693MDL632 είναι μια μονάδα θετικής/αρνητικής λογικής εισόδου συνεχούς ρεύματος 125 βολτ.Η ενότητα αυτή έχει 8 ξεχωριστά σημεία εισόδου, τα οποία κατανέμονται ομοιόμορφα μεταξύ δύο απομονωμένων ομάδων.Τα κοινά δεν είναι συνδεδεμένα ή δεμένα μαζί μέσα στο σώμα της μονάδας.
Οι χειριστές μπορούν να χρησιμοποιήσουν αυτό το μοντέλο με ένα PLC σειράς 90-30. Αυτό γίνεται εγκαθιστώντας το σε μια θέση I / O μιας πλάκας βάσης 5 ή 10 θέσεων.
Προκειμένου να λειτουργούν οι συσκευές πεδίου, ο χειριστής πρέπει να τους τροφοδοτεί με ενέργεια. Πρώτα, η συσκευή εισόδου πρέπει να συνδεθεί. Αυτό γίνεται μεταξύ της εισόδου της μονάδας και του power bus.Υπάρχει ένα ευρύ φάσμα συσκευών εισόδου που είναι συμβατές με τα χαρακτηριστικά εισόδουΑυτό περιλαμβάνει αλλά δεν περιορίζεται σε ηλεκτρονικούς διακόπτες εγγύτητας, κουμπιά πιέσεων και διακόπτες ορίου.
Η μονάδα IC693MDL632 μπορεί να έχει θετικά ή αρνητικά λογικά χαρακτηριστικά.Αυτό είναι από σχεδιασμό. Μπορεί να βυθίσει το ρεύμα στον χρήστη κοινή ή αρνητική δύναμη λεωφορείο από την συσκευή εισόδου ̇ θετική λογική.η μονάδα μπορεί να παράγει ρεύμα από τη συσκευή εισόδου και να το αποστέλλει στον χρήστη κοινή ή θετική λεωφόρο ισχύος.

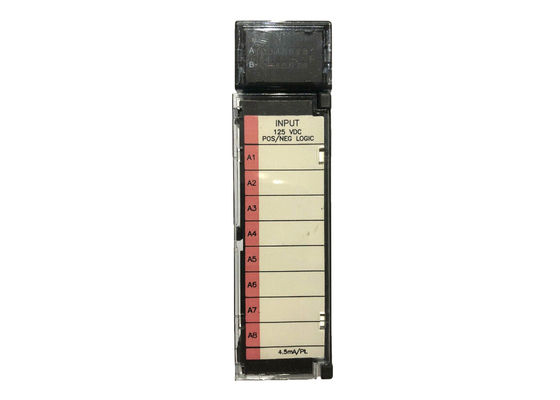

Στην κορυφή της ενότητας, οι χρήστες θα βρουν το μπλοκ LED.Υπάρχουν δύο οριζόντιες σειρές δεικτών.

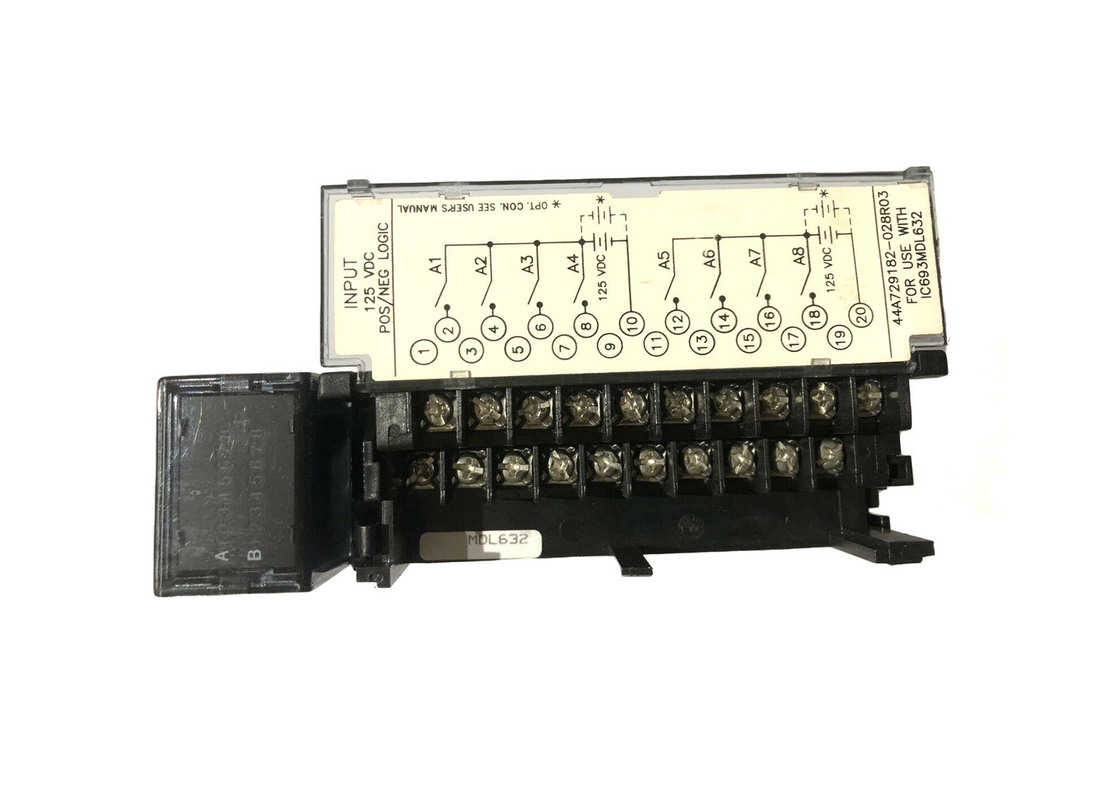

Υπάρχει μια πόρτα με μπουλόνια σε αυτή τη μονάδα και ένα ένθετο είναι ανάμεσα στις εσωτερικές και εξωτερικές επιφάνειες της πόρτας.η επιφάνεια του ενσωματωμένου που βρίσκεται στο εσωτερικό της μονάδας περιέχει πληροφορίες για την καλωδίωση κυκλώματοςΕπίσης, οι πληροφορίες αναγνώρισης κυκλώματος μπορούν να καταγραφούν στην εξωτερική επιφάνεια.
Στο εξωτερικό αριστερό άκρο του ενσωματωμένου, οι χρήστες μπορούν να δουν ότι είναι κόκκινο.Είναι μια μονάδα υψηλής τάσης.
Τεχνικές προδιαγραφές
| Κατηγορία: | 125 V συνεχής |
| # των εισροών: | 8 |
| Συχνότητα: | Α/α |
| ρεύμα εισόδου: | 4.5 mA |
| Απομόνωση: | 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής |
| Συνεχή ενέργεια: | - Ναι, ναι. |
Τεχνικές πληροφορίες
| Διορισμένη τάση | 125 V συνεχής ρεύμα (θετική ή αρνητική λογική) |
| Πεδίο τάσης εισόδου | 0 έως + 150 V συνεχής |
| Εισόδους ανά μονάδαt | 8 (δύο ομάδες τεσσάρων εισροών) |
| Απομόνωση | 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής |
| 500 βολτ μεταξύ ομάδων | |
| ρεύμα εισόδου | 4.5 mA τυπικά |
| Χαρακτηριστικά εισόδου | |
| Τετάρτη | 90 έως 150 V συνεχής τάση |
| Η τάση εκτός κατάστασης | Από 0 έως 30 V συνεχής |
| ρεύμα σε κατάσταση λειτουργίας | 3.1 mA |
| Τρέμα εκτός κατάστασης | 1.1 mA μέγιστο |
| Ώρα απόκρισης | 7 ms τυπικά |
| Χρόνος απάντησης απενεργοποίησης | 7 ms τυπικά |
| Εσωτερική κατανάλωση ισχύος | 40 mA από το λεωφορείο 5 βολτ στο πίσω πλάνο |
| 36 mA (τυπική) από την παροχή εισόδου χρήστη (όλες οι εισόδοι) | |
| ΟΝ) |
