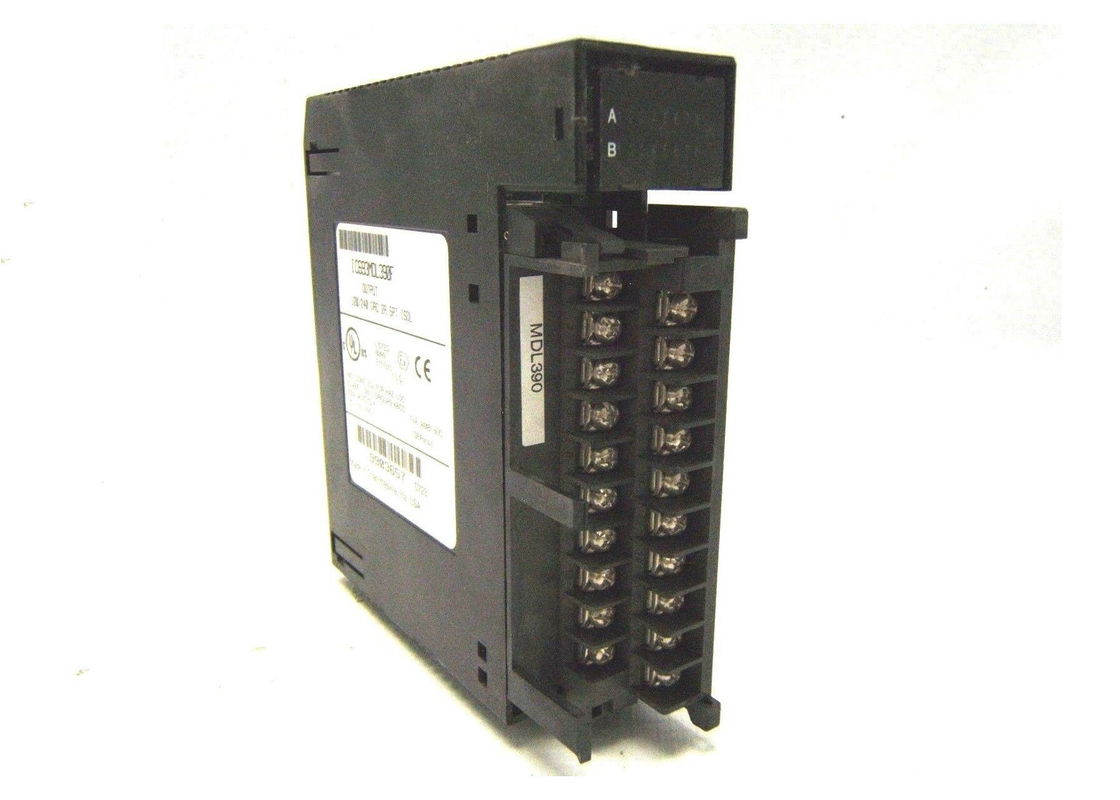

Γερμανία FANUC IC693MDL390, απομονωμένη ενότητα παραγωγής εναλλασσόμενου ρεύματος, 90-30 σειρές

GE FANUC IC693MDL330, 120/240 Volt, 2-Amp AC Output Module, σειρά 90-30

Περιγραφή του προϊόντος

Το IC693MDL390 είναι μια απομονωμένη μονάδα εξόδου εναλλασσόμενου ρεύματος της GE Fanuc για την μονάδα προγραμματισμένης λογικής σειράς 90-30.Η τρέχουσα ένδειξη του είναι 2 Άμπερ με ένταση 120/240 βολτ.,η οποία επιτρέπει να εφαρμόζεται κάθε έξοδος σε διαφορετικές φάσεις της τροφοδοσίας με εναλλασσόμενη ισχύ ή να παραδίδεται ισχύ από την ίδια τροφοδοσία.Κάθε έξοδος συγχωνεύεται με μια ασφάλεια 3 Amp και μια RC snubber για να την προστατεύσει από τον παροδικό ηλεκτρικό θόρυβο που προέρχεται από το ηλεκτρικό δίκτυο.

Η μονάδα IC693MDL390Παρέχει υψηλό βαθμό ρεύματος εισόδου που είναι μεγαλύτερο από 10 φορές το ονομαστικό ρεύμα, καθιστώντας τις εξόδους ιδανικές για τον έλεγχο ενός ευρέος φάσματος επαγωγικών και πυρακτωτικών φορτίων.Ο χρήστης πρέπει να παρέχει ισχύ εναλλασσόμενου ρεύματος για να λειτουργεί τα φορτία.ΣΗΜΕΙΩΣΗ: Η ενότητα αυτή λειτουργεί με τροφοδοσία εναλλασσόμενου ρεύματος και δεν μπορεί να χρησιμοποιηθεί με πηγή συνεχούς τροφοδοσίας.Στην κορυφή της μονάδας IC693MDL390 βρίσκονται δείκτες LED, οι οποίοι δείχνουν την κατάσταση ON/OFF κάθε σημείου εξόδου.Διατίθενται σε δύο οριζόντιες σειρές με κάθε σειρά να έχει οκτώ πράσινα LED και ένα κόκκινο LED ανάμεσα και στα δεξιά των δύο σειρών.Για την κατάσταση εξόδου, η μονάδα χρησιμοποιεί τα πρώτα πέντε LED που φέρουν την ετικέτα A1 έως A5 στην επάνω σειρά.

Τοποθετείται ένα ένθετο ανάμεσα στην εσωτερική και την εξωτερική επιφάνεια της πόρτας με μεντεσέδες, το οποίο περιέχει πληροφορίες για την καλωδίωση κύκλου.Οι πληροφορίες αναγνώρισης κυκλώματος μπορούν να ανακτηθούν στην εξωτερική επιφάνεια.Η μονάδα είναι με κόκκινο χρώμα για να υποδείξει μια μονάδα υψηλής τάσηςΗ ενότητα αυτή μπορεί να εγκατασταθεί σε οποιαδήποτε θέση I/O σε σύστημα PLC σειράς 90-30, και τα χαρακτηριστικά της έκδοσης περιλαμβάνουν ρεύμα εισόδου 25 αμπερών κατ' ανώτατο όριο για έναν κύκλο,Ελάχιστο ρεύμα φορτίου 100 mAΤο ρεύμα διαρροής εξόδου είναι 3 mA κατ' ανώτατο όριο σε 120 volt AC και 6 mA κατ' ανώτατο όριο σε 240 volt AC.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες
