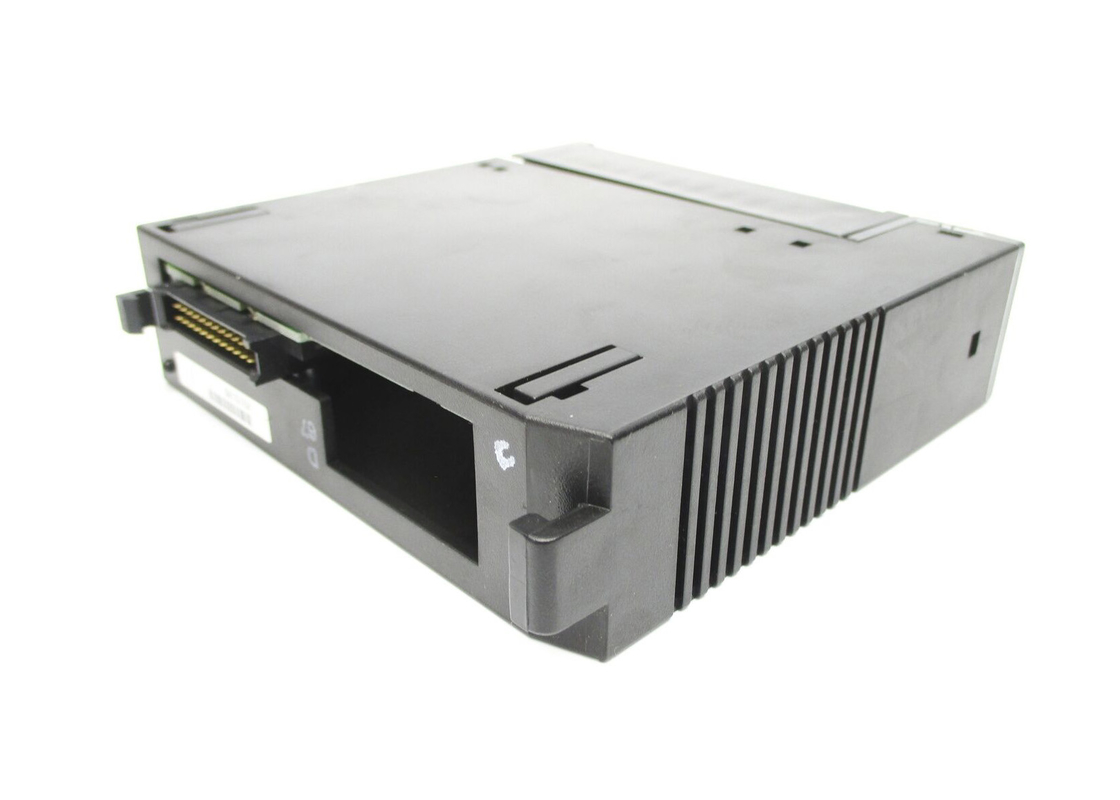

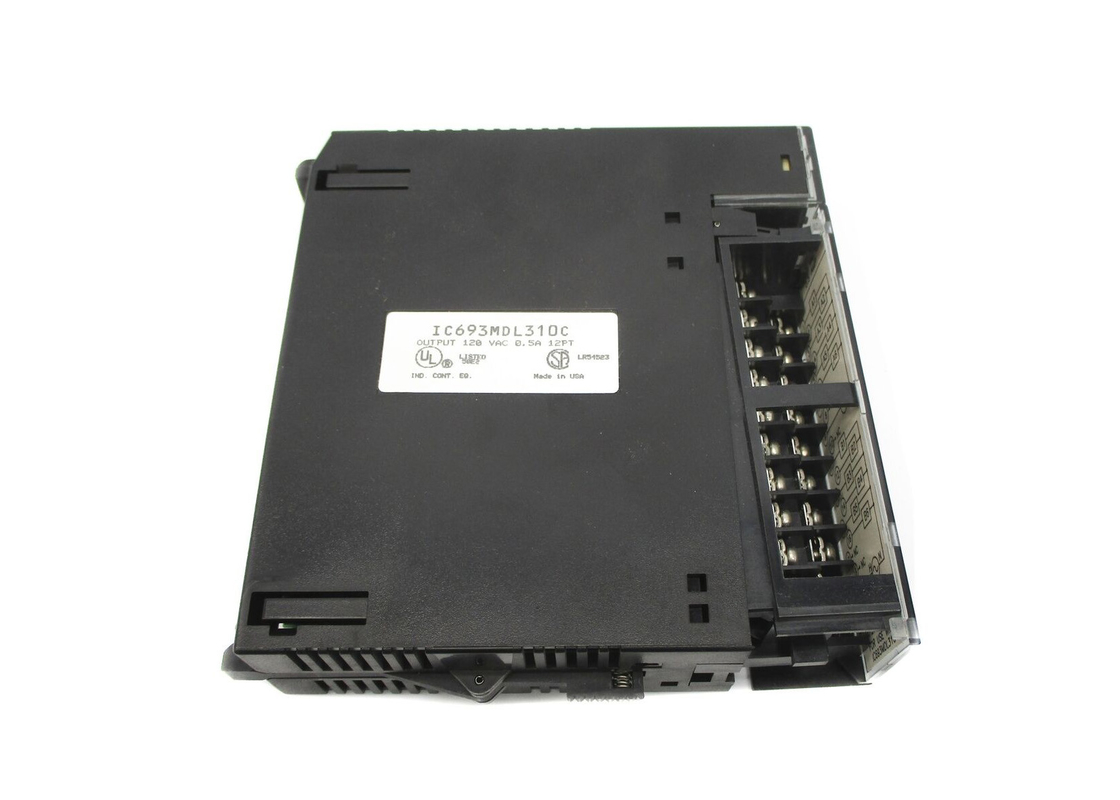

Γερμανία FANUC IC693MDL310, ενότητα παραγωγής εναλλασσόμενου ρεύματος, σειρά 90-30, 120 βολτ εναλλασσόμενου ρεύματος

Γερμανία FANUC IC693MDL310, ενότητα παραγωγής εναλλασσόμενου ρεύματος, σειρά 90-30, 120 βολτ εναλλασσόμενου ρεύματος

Περιγραφή προϊόντων

IC693MDL310 είναι ένα 120 βολτ, 0,5 Amp ενότητα παραγωγής εναλλασσόμενου ρεύματος που προσφέρει 12 σημεία παραγωγής σε δύο χωριστές κατηγορίες. Οι δύο κατηγορίες έχουν έξι σημεία κάθε ένα. Κάθε κατηγορία έχει απομονωμένο έναν κοινό που δεν δένεται μαζί μέσα στην ενότητα. Αυτό είναι σημαντικό δεδομένου ότι επιτρέπει σε κάθε κατηγορία για να χρησιμοποιηθεί στα διαφορετικά στάδια του ανεφοδιασμού εναλλασσόμενου ρεύματος. Μια θρυαλλίδα 3 Amps χρησιμοποιείται για να προστατεύσει κάθε κατηγορία. Snubber RC προσφέρεται σε κάθε παραγωγή στην προστασία ενάντια στον παροδικό ηλεκτρικό θόρυβο που προέρχεται από το ηλεκτροφόρο καλώδιο. IC693MDL310 παραδίδει έναν υψηλό βαθμό του ρεύματος εισροής που ενισχύει τη δυνατότητα αποτελεσμάτων να ελεγχθούν πολλά επαγωγικά και πυρακτωμένα φορτία. Η δύναμη εναλλασσόμενου ρεύματος να τρεχτούν οι διαδικασίες που συνδέονται με την παραγωγή πρέπει να παρασχεθεί από το χρήστη.

Υπάρχουν δείκτες των οδηγήσεων που βρίσκονται στην κορυφή της ενότητας που δείχνει το on/off όρο κάθε σημείου. Η ενότητα χρησιμοποιεί τα πρώτα 6 LEDs που απαριθμείται ως B1 μέσω 6 στην κατώτατη σειρά για τη θέση παραγωγής. Το IC693MDL310 θεωρείται επίσης ως παραγωγή 16 σημείου για την παραγωγή 1 έως 6 και 9 έως 14. Η ενότητα αποτελείται από ένα ένθετο μεταξύ της εσωτερικής και εξωτερικής επιφάνειας της αρθρωμένης πόρτας. Η ενότητα έχει μια σειρά τάσης παραγωγής του εναλλασσόμενου ρεύματος 85 έως 132 τάσεων. Το ρεύμα παραγωγής του είναι 0,5 Amps ανά σημείο. Η εισροή που λιγότεροι φορτώνουν το ρεύμα είναι 5 Amps υψηλότερο για έναν ενιαίο κύκλο. Η ενότητα έχει επίσης ένα ρεύμα διαρροής παραγωγής του μεγίστου 3 μΑ σε 120 βολτ εναλλασσόμενου ρεύματος. Η ενέργεια που καταναλώνεται από την ενότητα είναι 210 μΑ από 5 βολτ λεωφορείων backplane. Επιπλέον, έχει μια απομόνωση 500 βολτ μεταξύ κάθε κατηγορίας.

Περίπου IC693MDL310

Η ενότητα της Γερμανίας Fanuc IC693MDL310 είναι μια ενότητα παραγωγής με 12 σημεία παραγωγής που ομαδοποιούνται σε 2 ομάδες 6 σημείων κάθε ένα. Αυτή η ενότητα κατασκευάζεται ως τμήμα της γραμμής παραγωγής PLC σειράς 90-30 της Γερμανίας Fanuc με μια λειτουργούσα εκτίμηση τάσης 120 βολτ εναλλασσόμενου ρεύματος και μια τρέχουσα εκτίμηση 0,5 αμπέρ. Κάθε μια από τις 2 ομάδες έχει απομονωμένο έναν κοινό που εξασφαλίζεται μέσα στην ενότητα. Επιτρέπει κάθε τύπο που χρησιμοποιείται στα διάφορα στάδια της λειτουργίας της παροχής ηλεκτρικού ρεύματος. Η ενότητα IC693MDL310 έρχεται με μια θρυαλλίδα που εκτιμάται σε 3 Amps που προστατεύει κάθε ομάδα. Κάθε παραγωγή έρχεται με snubber RC να προσφέρει την προστασία ενάντια στον παροδικό ηλεκτρικό θόρυβο από το ηλεκτροφόρο καλώδιο. Προσφέρει ένα υψηλού επιπέδου ρεύμα εισροής που αυξάνει τη δυνατότητα της παραγωγής να ελεγχθούν τα διαφορετικά πυρακτωμένα και επαγωγικά φορτία.

Οι χρήστες της ενότητας παραγωγής IC693MDL310 πρέπει να προβλέψουν την εξουσία εναλλασσόμενου ρεύματος να τρέξουν τις διαδικασίες που συνδέονται με τα αποτελέσματα. Άλλα χαρακτηριστικά γνωρίσματα της ενότητας IC693MDL310 περιλαμβάνουν τους δείκτες των οδηγήσεων που βρίσκονται στη τοπ πλευρά της ενότητας και παρουσιάζουν «ΣΕ» και «ΑΠΌ» τη θέση κάθε σημείου παραγωγής. Χρησιμοποιεί τα πρώτα 6 επονομαζόμενα LEDs B1 σε B6 στην κατώτατη σειρά για τη θέση παραγωγής. Έχει επίσης ένα ένθετο στη μέση της εσωτερικής και εξωτερικής επιφάνειας της αρθρωμένης πόρτας. Αυτή η ενότητα χαρακτηρίζει μια τάση παραγωγής που κυμαίνεται από 85 έως 132 βολτ εναλλασσόμενου ρεύματος, με μια τρέχουσα εκτίμηση 0,5 Amps ανά σημείο. Έχει επίσης ένα ρεύμα φορτίων εισροής 5 Amps για έναν κύκλο. Έρχεται επίσης με μια ενότητα και έχει μια διαρροή ρευμάτων παραγωγής 3 milliamps σε ένα μέγιστο 120 βολτ εναλλασσόμενου ρεύματος.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες
