Γερμανία FANUC IC693MDL231, απομονωμένη ενότητα εισαγωγής 240 βολτ εναλλασσόμενο ρεύμα, σειρά 90-30

Γερμανία FANUC IC693MDL231, απομονωμένη ενότητα εισαγωγής 240 βολτ εναλλασσόμενο ρεύμα, σειρά 90-30

Περιγραφή προϊόντων

Η Γερμανία Fanuc IC693MDL231 είναι μια απομονωμένη ενότητα εισαγωγής 240 βολτ εναλλασσόμενο ρεύμα. Το συμβατό σύστημα με τον ελεγκτή λογικής σειράς 90-30 προγραμματίσημο, αυτή η ενότητα εισαγωγής έχει 8 απομονωμένα σημεία εισαγωγής. Κάθε σημείο έχει ένα κοινό τερματικό εισαγωγής δύναμης. Υπάρχουν πολλές συσκευές εισαγωγής που οι χρήστες μπορούν να ενεργοποιήσουν με αυτήν την ενότητα λόγω των χαρακτηριστικών εισαγωγής του. Τέτοιες συσκευές όπως τα μπουτόν, τους ηλεκτρονικούς διακόπτες εγγύτητας και τους διακόπτες ορίου μπορούν να χρησιμοποιηθούν μόλις παρασχεθεί μια εξωτερική πηγή ισχύος από το χρήστη. Φυσικά, δεδομένου ότι το IC693MDL231 είναι μια ενότητα εναλλασσόμενου ρεύματος, δεν μπορεί να χρησιμοποιήσει τη ΣΥΝΕΧΉ δύναμη.

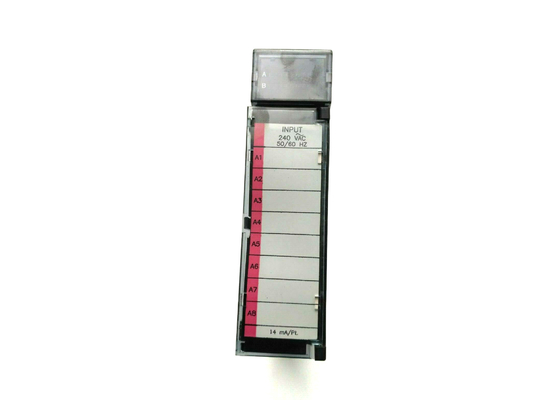

Όπως πολλές παρόμοιες ενότητες στη σειρά 90-30, αυτή η ενότητα έχει έναν φραγμό των οδηγήσεων στην κορυφή. Υπάρχει μια ενιαία σειρά 8 LEDs, τα οποία αντιπροσωπεύουν τη ON/OFF θέση των σημείων 1 έως 8. Η επιτροπή πορτών στο μέτωπο της ενότητας IC693MDL231 επιτρέπει ένα ένθετο μεταξύ των εσωτερικών και εξωτερικών επιφανειών. Όταν την πόρτα κλείνουν, η εξωτερική επιφάνεια του ενθέτου μπορεί να χρησιμοποιηθεί στις πληροφορίες αρχείων για τον προσδιορισμό κυκλωμάτων. Υπάρχουν πληροφορίες καλωδίωσης κυκλωμάτων για την εσωτερική επιφάνεια. Η άκρη του ενθέτου είναι χρωματισμένο κόκκινο, που δείχνει ότι το IC693MDL231 είναι μια υψηλής τάσεως ενότητα. Οι χρήστες μπορούν να εγκαταστήσουν την ενότητα εισαγωγής 5 αυλακώνουν ή 10 αυλακώνουν baseplate ενός συστήματος σειράς 90-0, χρησιμοποιώντας οποιαδήποτε I/O αυλάκωση.

Περίπου IC693MDL231

Η απομονωμένη IC693MDL231 ενότητα εισαγωγής είναι ένα προϊόν της Γερμανίας ευφυές Platforms/GE Fanuc. Ανήκει στη γραμμή παραγωγής σειράς 90-30 και λειτουργεί σε μια τάση 240 βολτ εναλλασσόμενου ρεύματος. Αυτήν την ενότητα καλά-ταιριάζουν με τη σειρά 90-30 PLCs της Γερμανίας. Αυτή η ενότητα εισαγωγής περιλαμβάνει 8 απομονωμένα σημεία εισαγωγής, με κάθε σημείο που έχει ένα ενιαίο τερματικό εισαγωγής δύναμης. Έχει εισαγάγει τις ιδιότητες που το καθιστούν καλύτερο για τη χρήση με τις διαφορετικές συσκευές εισαγωγής που μπορούν να χρησιμοποιηθούν με την ενότητα IC693MDL231 λόγω των χαρακτηριστικών γνωρισμάτων εισαγωγής της. Αυτές οι συσκευές περιλαμβάνουν τους ηλεκτρονικούς διακόπτες εγγύτητας, τους διακόπτες ορίου, και τα μπουτόν που μπορούν να χρησιμοποιηθούν όταν παρέχουν οι χρήστες μια εξωτερική πηγή δύναμης. Αυτή η ενότητα εισαγωγής δεν χρησιμοποιεί τη ΣΥΝΕΧΗ δύναμη επειδή είναι μια ενότητα εναλλασσόμενου ρεύματος.

Η ενότητα εισαγωγής της Γερμανίας Fanuc IC693MDL231, όπως πολλές άλλες σειρές 90-30 ενότητες, χαρακτηρίζει έναν φραγμό των οδηγήσεων που βρίσκεται στην κορυφή αυτής της συσκευής. Αυτή η ενότητα έρχεται με 8 LEDs σε μια ενιαία σειρά που παρουσιάζουν «ΣΕ» και «ΑΠΟ» τη θέση για τα σημεία εισαγωγής 1 έως 8. Έχει επίσης μια επιτροπή πορτών στο μέτωπο που επιτρέπει ένα ένθετο μεταξύ των εσωτερικών και εξωτερικών επιφανειών. Η εξωτερική επιφάνεια του ενθέτου καταγράφει τις πληροφορίες για τον προσδιορισμό κυκλωμάτων όποτε η πόρτα κλείνει. Επιπλέον, θα υπάρξουν πληροφορίες καλωδίωσης κυκλωμάτων για την εσωτερική επιφάνεια του ενθέτου. Το ένθετο έρχεται με μια κόκκινη άκρη, η οποία δείχνει ότι η ενότητα IC693MDL231 είναι μια υψηλής τάσεως συσκευή. Οι χειριστές αυτής της ενότητας έχουν τη δυνατότητα να εγκαταστήσουν μια ενότητα εισαγωγής σε οποιαδήποτε από τα 5 αυλακώνουν ή 10 αυλακώνουν baseplates του PLC σειράς 90-30 με τη χρησιμοποίηση των αυλακώσεων εισαγωγής και παραγωγής.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες
