| Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC693CPU360 |
|---|---|---|---|
| Σειρά: | Σειρά 90-30 | Τύπος προϊόντων: | ΚΜΕ |
| Μικροεπεξεργαστής: | 80386EX | I/O σημεία: | 4096 |
| Εκτίμηση εισαγωγής τάσης: | 5V συνεχές ρεύμα | Τρέχουσα κατανάλωση: | 670 μΑ |
| Μνήμη καταλόγων: | 9999 λέξεις | Λειτουργούσα θερμοκρασία: | 0-60 βαθμοί Κέλσιος |
| Υψηλό φως: | 24VDC αρνητική ενότητα εισαγωγής λογικής,24VDC θετική ενότητα εισαγωγής λογικής,2A αρνητική ενότητα παραγωγής λογικής |
||

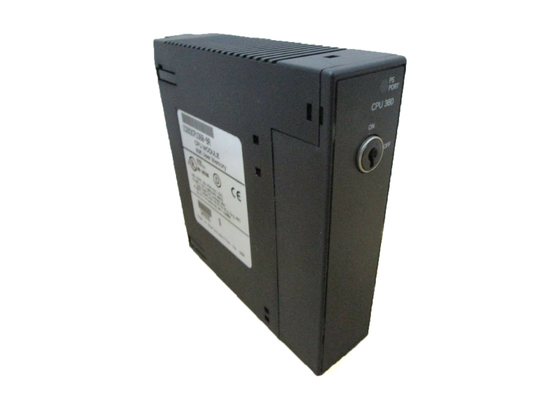

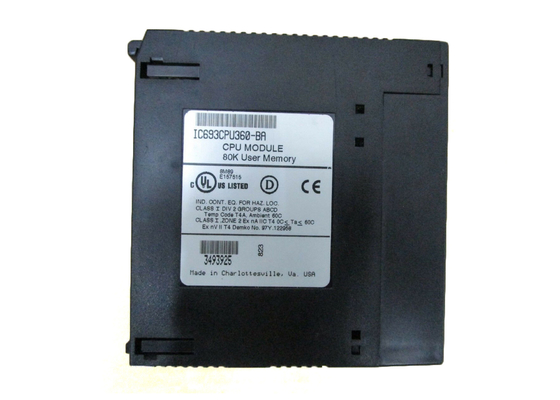

Η Γερμανία Fanuc IC693CPU360 είναι μια ενότητα 360 μονάδων κεντρικής επεξεργασίας (ΚΜΕ). Έχει 240 kbyte της διαμορφώσιμης μνήμης χρηστών. Αυτό είναι μια ενιαία ενότητα αυλακώσεων ΚΜΕ με 4096 ιδιαίτερα I/O σημεία σε 8 ράφια.
Το χαρακτηριστικό ποσοστό ανίχνευσης της ενότητας ΚΜΕ 360 είναι 0,22 κα ανά 1K της μνήμης λογικής. Αν και η ενότητα δεν έχει κανέναν ενσωματωμένο τμηματικό λιμένα, μπορεί να χρησιμοποιήσει το συνδετήρα σε μια παροχή ηλεκτρικού ρεύματος PLC. Αυτή η ενότητα έχει και το RAM και τη αστραπιαία σκέψη και όπως άλλες ενότητες IC693, είναι συμβατή με το υλικολογισμικό v.10.60. Αυτή η μονάδα είναι συμβατή με τη σειρά σειράς 90-30 από τη Γερμανία Fanuc. Κατά χρησιμοποίηση αυτής της ΚΜΕ με βαθμολογίας εισαγωγής εφαρμογές με τις χαμηλές I/O αριθμήσεις, την ΚΜΕ ενσωματώνεται backplane. Αυτό καθιστά όλες τις αυλακώσεις διαθέσιμες για τη χρήση εισαγωγής ή παραγωγής. Το Ethernet, οι διάφορες ενότητες λεωφορείων, και οι συσκευές ελέγχου είναι μερικές από τις συμβατές συσκευές που μπορούν να λειτουργήσουν με αυτήν την ενότητα ΚΜΕ.
Τα μεσαία πρότυπα ΚΜΕ είναι μορφωματικά και είναι διαθέσιμα στα διάφορα μεγέθη μνήμης. Η σειρά περιλαμβάνει επίσης τα πρότυπα με τις διαφορετικές ικανότητες απόδοσης και η αυξανόμενη λειτουργία όπως η προγραμματίσημη υποστήριξη ενότητας συνεπεξεργαστών, αγνοεί και ένα μπαταρία-υποστηριγμένο ρολόι. Όσον αφορά στις υψηλής απόδοσης ΚΜΕ, είναι βασισμένοι στον πιό πρώην επεξεργαστή 386EX.
Αυτό επιτρέπει το γρήγορο υπολογισμό και την υψηλή ρυθμοαπόδοση. Αυτές οι ενότητες μπορούν να χειριστούν μέχρι 4.096 I/O σημεία και αρχίζουν σε 32K της μνήμης και μπορούν να προγραμματιστούν σε διάφορες τυποποιημένες γλώσσες. Το IC693CPU360 είναι μια υψηλής απόδοσης ΚΜΕ.
| Ταχύτητα επεξεργαστών: | 25 MHZ |
| I/O σημεία: | 2048 |
| Μνήμη καταλόγων: | 240KBytes |
| Κινητή υποδιαστολή Math: | Ναι |
| τριανταδυάμπιτο σύστημα | |
| Επεξεργαστής: | 80386EX |
CPU360 αριθμός IC693CPU360 καταλόγων
| Τύπος ΚΜΕ | Ενιαία ενότητα αυλακώσεων ΚΜΕ |
| Συνολικά Baseplates ανά σύστημα | 8 (baseplate ΚΜΕ + επέκταση 7 ή/και μακρινός) |
| Φορτίο που απαιτείται από την παροχή ηλεκτρικού ρεύματος | 670 milliamps από +5 VDC τον ανεφοδιασμό |
| Ταχύτητα επεξεργαστών | 25 MegaHertz |
| Τύπος επεξεργαστών | 80386EX |
| Λειτουργούσα θερμοκρασία | 0 έως 60 βαθμοί Γ (32 έως 140 βαθμοί Φ) περιβαλλοντικού |
| Χαρακτηριστικό ποσοστό ανίχνευσης | 0,22 χιλιοστά του δευτερολέπτου ανά 1K της λογικής (του Μπουλ επαφές) |
| Μνήμη προγράμματος χρηστών (μέγιστο) | Αρχικός με την απελευθέρωση υλικολογισμικού 9.0, ψηφιολέξεις 240K. Σημείωση: Το πραγματικό μέγεθος της διαθέσιμης μνήμης προγράμματος χρηστών εξαρτάται από τα ποσά που διαμορφώνονται για τους διαμορφώσιμους τύπους μνήμης λέξης %R, %AI, και %AQ (δείτε κατωτέρω). Για το υλικολογισμικό πριν από την απελευθέρωση 9.0, το σταθερό μέγεθος είναι ψηφιολέξεις 80K. |
| Ιδιαίτερα σημεία εισαγωγής - %I | 2.048 |
| Ιδιαίτερα σημεία παραγωγής - %Q | 2.048 |
| Ιδιαίτερη σφαιρική μνήμη - %G | 1.280 μπιτ |
| Εσωτερικές σπείρες - %M | 4.096 μπιτ |
| Προσωρινές) σπείρες παραγωγής (- %T | 256 μπιτ |
| Αναφορές θέσης συστημάτων - %S | 128 μπιτ (%S, %SA, %SB, %SC - 32 μπιτ κάθε) |
| Μνήμη καταλόγων - %R | Αρχικός με την απελευθέρωση υλικολογισμικού 9.0, διαμορφώσιμη σε 128 αυξήσεις λέξης από 128 έως 16.384 λέξεις με Logicmaster και από 128 έως 32.640 λέξεις με την έκδοση ελέγχου 2.2. Για το υλικολογισμικό πριν από την απελευθέρωση 9.0, το σταθερό μέγεθος είναι 9.999 λέξεις. |
| Αναλογικές εισαγωγές - %AI | Αρχικός με την απελευθέρωση υλικολογισμικού 9.0, διαμορφώσιμη σε 128 αυξήσεις λέξης από 128 έως 16.384 λέξεις με Logicmaster και από 128 έως 32.640 λέξεις με την έκδοση ελέγχου 2.2. Για το υλικολογισμικό πριν από την απελευθέρωση 9.0, το σταθερό μέγεθος είναι 9.999 λέξεις. |
| Αναλογικά αποτελέσματα - %AQ | Αρχικός με την απελευθέρωση υλικολογισμικού 9.0, διαμορφώσιμη σε 128 αυξήσεις λέξης από 128 έως 16.384 λέξεις με Logicmaster και από 128 έως 32.640 λέξεις με την έκδοση ελέγχου 2.2. Για το υλικολογισμικό πριν από την απελευθέρωση 9.0, το σταθερό μέγεθος είναι 9.999 λέξεις. |
| Κατάλογοι συστημάτων (για τον πίνακα αναφοράς που βλέπει μόνο μην μπορέστε να παραπεμφθείτε στο πρόγραμμα λογικής) | 28 λέξεις (%SR) |
| Χρονόμετρα/μετρητές | >2.000 |
| Κατάλογοι μετατόπισης | Ναι |
| Ενσωματωμένοι τμηματικοί λιμένες | 1 (συνδετήρας χρήσεων στην παροχή ηλεκτρικού ρεύματος PLC). Σκλάβος υποστηρίξεων SNP και πρωτόκολλα σκλάβων snp-Χ. Απαιτεί CMM ενότητα για τον κύριο snp/snp-Χ, CCM, ή την υποστήριξη πρωτοκόλλου σκλάβων RTU Ενότητα PCM για την κύρια υποστήριξη RTU. |
| Επικοινωνίες | Τοπικό LAN - Υποστηρίζει multidrop. Επίσης υποστηρίζει τις ενότητες επιλογής Ethernet, FIP, Profibus, GBC, GCM, και GCM+. |
| Συμπληρωματική προμήθεια | Ναι |
| Υποστηριγμένο μπαταρία ρολόι | Ναι |
| Διακόπτει | Ναι |
| Τύπος αποθήκευσης μνήμης | RAM και λάμψη |
| PCM/CCM συμβατότητα | Ναι |
| Υποστήριξη Math κινητής υποδιαστολής | Ναι, υλικολογισμικό-βασισμένος στο στην απελευθέρωση υλικολογισμικού 9.0 και αργότερα. |
