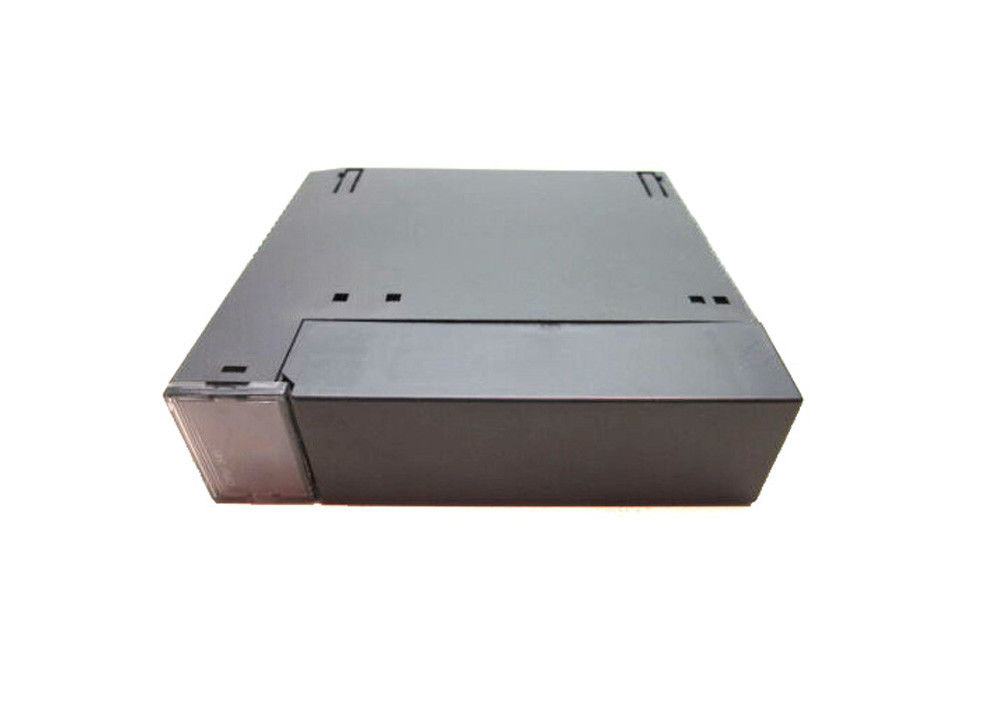

Μονάδα CPU IC693CPU341 GE FANUC 90-30 Series με 20 Megahertz

Μονάδα CPU IC693CPU341 GE FANUC 90-30 Series με 20 Megahertz

Περιγραφή προϊόντος

Γενικός:Η μονάδα IC693CPU341, μέλος της σειράς GE Fanuc 90-30, είναι μια μονάδα CPU μονής υποδοχής που είναι εξοπλισμένη με 5 πλάκες βάσης. Περιέχει 4 πλάκες βάσης απομακρυσμένου ή/και επέκτασης επιπλέον της 1 πλάκας βάσης CPU. Είναι εξοπλισμένο με επεξεργαστή 80C188XL.

Εξουσία:Λειτουργεί στα 20 MHz και απαιτεί φορτίο 490 milliamps από το ονομαστικό τροφοδοτικό +5 VDC. Η μονάδα λειτουργεί σε εύρος θερμοκρασίας περιβάλλοντος από 0 έως 60 βαθμούς Κελσίου (ή 32 έως 140 βαθμούς Φαρενάιτ).

Μνήμη:Ο τυπικός ρυθμός κονσερβών αυτής της CPU είναι 0,3 χιλιοστά του δευτερολέπτου ανά 1K λογικής (γνωστές και ως επαφές Boolean). Με μέγιστη μνήμη προγράμματος χρήστη 80K byte, το IC693CPU341 έχει μνήμη καταχωρητή (%R) 9999 λέξεων. διακριτή παγκόσμια μνήμη (%G) 1280 bit, εσωτερικά πηνία (%M) 1024 bit, εξόδου (προσωρινά) πηνία (%T) 256 bit και αναφορές κατάστασης συστήματος (%S) 128 bit (με %S, %SA, %SB, %SC να έχουν 32 bit το καθένα).

I/O:Οι αναλογικές είσοδοι (%AI) και οι έξοδοι (%AQ) είναι 1024 και 256 λέξεις αντίστοιχα. Η διακριτή είσοδος (%I) και η έξοδος (%Q) είναι 512 η καθεμία. Διαθέτει καταχωρητές συστήματος 16 λέξεων (%SR) που χρησιμοποιούνται μόνο για την προβολή πίνακα αναφοράς και δεν μπορούν να αναφέρονται στο πρόγραμμα λογικής χρήστη.

Ειδικός:Αυτή η CPU έχει μια μοναδική ενσωματωμένη σειριακή θύρα, η οποία απαιτεί σύνδεση στο τροφοδοτικό PLC που χρησιμοποιείται στο σύστημα. Η θύρα υποστηρίζει πρωτόκολλα slave SNP/SNP-X. Το IC693CPU341 έχει συμβατότητα PCM/CCM, αν και απαιτεί μια μονάδα CMM για να υποστηρίζει υποστήριξη SNP/SNP-x master, CCM ή RTU slave. Απαιτεί επίσης μια μονάδα PCM για την υποστήριξη RTU master.

LAN:Το IC693CPU341 έχει εγκατεστημένο ένα τοπικό δίκτυο (LAN). Αυτή η δυνατότητα επιτρέπει στο CUP να υποστηρίζει μια ποικιλία από προαιρετικές μονάδες, όπως FIP, Profibut, multidrop, Ethernet, GBC, GMC και GCM+. Οι πρώτες εκδόσεις του διαθέτουν RAM και προαιρετικό EPROM ή EEPROM για αποθήκευση μνήμης. Οι νέες εκδόσεις, ξεκινώντας με την έκδοση υλικού IC693CPU341-J και την έκδοση υλικολογισμικού 4.61, υποστηρίζουν μόνο RAM και προαιρετικό Flash για πρόσθετες ανάγκες μνήμης.
