| Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC693CPU340 |
|---|---|---|---|
| Σειρά: | Σειρά 90-30 | Τύπος προϊόντων: | Ενότητα ΚΜΕ |
| Ταχύτητα ρολογιών: | 20 Megahertz | Μικροεπεξεργαστής: | 80C188XL |
| Μνήμη καταλόγων: | 19,9 kilobyte | Μνήμη προγράμματος χρηστών: | 32 kilobyte |
| I/O σημεία: | 512 | Τρέχουσα εισαγωγή: | 490 milliamps |
| Υψηλό φως: | 24VDC αρνητική ενότητα εισαγωγής λογικής,24VDC θετική ενότητα εισαγωγής λογικής,2A αρνητική ενότητα παραγωγής λογικής |
||

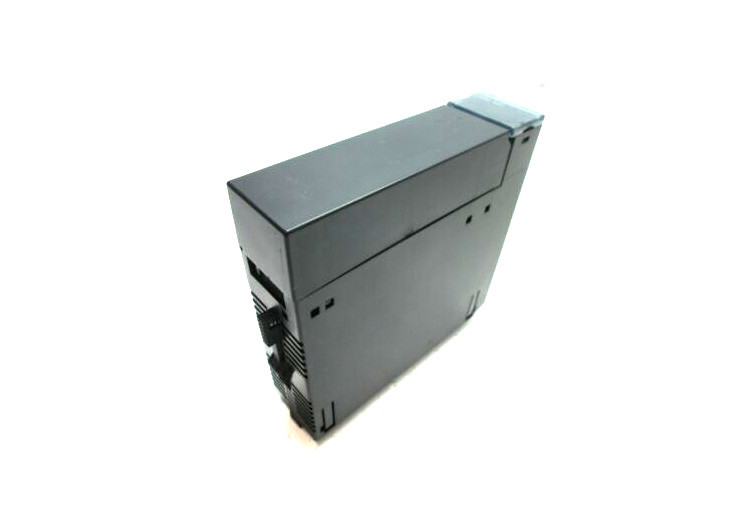

IC693CPU340 είναι μια μια ενότητα αυλακώσεων ΚΜΕ 340 με τους καταλόγους μνήμης χρηστών 32 kbyte και 10K. Έχει ένα baseplate ΚΜΕ και τέσσερα baseplates επέκτασης για κάθε σύστημα. Το IC693CPU340 έχει μια παροχή ηλεκτρικού ρεύματος που χρειάζεται ένα φορτίο 350 milliamps από +5 VDC τον ανεφοδιασμό. Χρησιμοποιεί τον επεξεργαστή 80188 που έχει μια ταχύτητα επεξεργασίας 10 Megahertz. Η λειτουργούσα θερμοκρασία IC693CPU340 είναι 0 έως 60 βαθμοί Γ (32 έως 140 βαθμοί Φ) περιβαλλοντικού. Συνήθως, το ποσοστό ανίχνευσης του IC693CPU340 είναι 0,3 χιλιοστά του δευτερολέπτου ανά 1K της λογικής (του Μπουλ επαφές). Το υλικολογισμικό ως υψηλότερη μνήμη προγράμματος χρηστών δίνει έξω 9,0, ψηφιολέξεις 240K. Το ακριβές μέγεθος της παρούσας μνήμης προγράμματος χρηστών στηρίζεται στον αριθμό που σχεδιάζεται για το %R, το %AI, και αποτελούμενους τους %AQ τύπους μνήμης λέξης. Έχει επίσης την ιδιαίτερη εισαγωγή και τα ιδιαίτερα σημεία παραγωγής 512.The ΚΜΕ 340 έχουν μια ιδιαίτερη σφαιρική μνήμη - %G 1280 μπιτ
Το IC693CPU340 αναλογικό εισαγωγή-%A1 και αναλογικό παραγωγή-%AQ αποτελείται από 128 λέξεις και 64 λέξεις αντίστοιχα. Περαιτέρω, περιλαμβάνει από έναν κατάλογο συστημάτων με 16 λέξεις που μπορούν μόνο να χρησιμοποιηθούν στον πίνακα αναφοράς βλέποντας και δεν επιτρέπει στο πρόγραμμα λογικής χρηστών. Η χρονική αρίθμηση για την ενότητα είναι κανονικά 680 με την ύπαρξη ενός καταλόγου μετατόπισης. Η ενότητα έχει τους ενσωματωμένους λιμένες 1 (χρήσεις ο συνδετήρας στην παροχή ηλεκτρικού ρεύματος PLC). Αυτός ο λιμένας κρατά ψηλά τα πρωτόκολλα σκλάβων snp/snp-Χ που ανάγκη CMM ενότητα για τον κύριο snp/snp-Χ. Από την άποψη της επικοινωνίας, έχει το τοπικό LAN – καθοδηγήστε multidrop. Προσφέρει επίσης τη βοήθεια στις ενότητες επιλογής Ethernet, FIP, Profibus, GBC, GCM και GCM+. IC693CPU340 RAM χρήσεων και προαιρετική λάμψη ως αποθήκευση μνήμης προκειμένου να αποθηκευτούν τα απαραίτητα στοιχεία.
| Ταχύτητα επεξεργαστών: | 20 MHZ |
| I/O σημεία: | 512 |
| Μνήμη καταλόγων: | 19.9KBytes |
| Κινητή υποδιαστολή Math: | Αριθ. |
| δεκαεξάμπιτο σύστημα | |
| Επεξεργαστής: | 80C188XL |
CPU340 αριθμός IC693CPU340 καταλόγων
| Τύπος ΚΜΕ | Ενιαία ενότητα αυλακώσεων ΚΜΕ |
| Συνολικά Baseplates ανά σύστημα | 5 (1 baseplate ΚΜΕ + επέκταση 4 ή/και μακρινός) |
| Φορτίο που απαιτείται από την παροχή ηλεκτρικού ρεύματος | 490 milliamps από +5 VDC τον ανεφοδιασμό |
| Ταχύτητα επεξεργαστών | 20 MegaHertz |
| Τύπος επεξεργαστών | 80C188XL |
| Λειτουργούσα θερμοκρασία | 0 έως 60 βαθμοί Γ (32 έως 140 βαθμοί Φ) περιβαλλοντικού |
| Χαρακτηριστικό ποσοστό ανίχνευσης | 0,3 χιλιοστά του δευτερολέπτου ανά 1K της λογικής (του Μπουλ επαφές) |
| Μνήμη προγράμματος χρηστών (μέγιστο) | 32K ψηφιολέξεις |
|
Ιδιαίτερα σημεία εισαγωγής - %I Ιδιαίτερα σημεία παραγωγής - %Q |
512 512 |
| Ιδιαίτερη σφαιρική μνήμη - %G | 1280 μπιτ |
| Εσωτερικές σπείρες - %M | 1024 μπιτ |
| Προσωρινές) σπείρες παραγωγής (- %T | 256 μπιτ |
| Αναφορές θέσης συστημάτων - %S | 128 μπιτ (%S, %SA, %SB, %SC - 32 μπιτ κάθε) |
| Μνήμη καταλόγων - %R | 9999 λέξεις |
| Αναλογικές εισαγωγές - %AI | 1024 λέξεις |
| Αναλογικά αποτελέσματα - %AQ | 256 λέξεις |
| Κατάλογοι συστημάτων (για τον πίνακα αναφοράς που βλέπει μόνο μην μπορέστε να παραπεμφθείτε στο πρόγραμμα λογικής χρηστών) | 16 λέξεις (%SR) |
| Χρονόμετρα/μετρητές | >2000 |
| Κατάλογοι μετατόπισης | ναι |
| Ενσωματωμένοι λιμένες | 1 (συνδετήρας χρήσεων στην παροχή ηλεκτρικού ρεύματος PLC). Υποστηρίξεις snp/snp-Χ πρωτόκολλα σκλάβων. Απαιτεί CMM ενότητα για τον κύριο snp/snp-Χ, CCM, ή την υποστήριξη σκλάβων RTU Ενότητα PCM για την κύρια υποστήριξη RTU. |
| Επικοινωνίες | Τοπικό LAN - Υποστηρίζει multidrop. Επίσης υποστηρίζει Ethernet, FIP, Profibus, GBC, GCM, ενότητες επιλογής GCM+. |
| Συμπληρωματική προμήθεια | ναι |
| Υποστηριγμένο μπαταρία ρολόι | ναι |
| Διακόπτει | ναι |
| Τύπος αποθήκευσης μνήμης | RAM και προαιρετική λάμψη |
| PCM/CCM συμβατότητα |
ναι |
