| Εμπορικό σήμα: | Γερμανία Fanuc | Πρότυπο: | IC693CPU311 |
|---|---|---|---|
| ΣΕΙΡΑ: | Σειρά 90-30 | Τύπος προϊόντων: | ΚΜΕ |
| Αριθμός τμηματικών λιμένων: | 1 | Αριθμός εισαγωγών: | 512 |
| Αριθμός αποτελεσμάτων: | 512 | Τύπος επεξεργαστών: | 80188 |
| Ταχύτητα επεξεργαστών: | 10 Megahertz | Λειτουργούσα θερμοκρασία: | 32 έως 140 βαθμοί Fahrenheit |
| Υψηλό φως: | 24VDC αρνητική ενότητα εισαγωγής λογικής,24VDC θετική ενότητα εισαγωγής λογικής,2A αρνητική ενότητα παραγωγής λογικής |
||

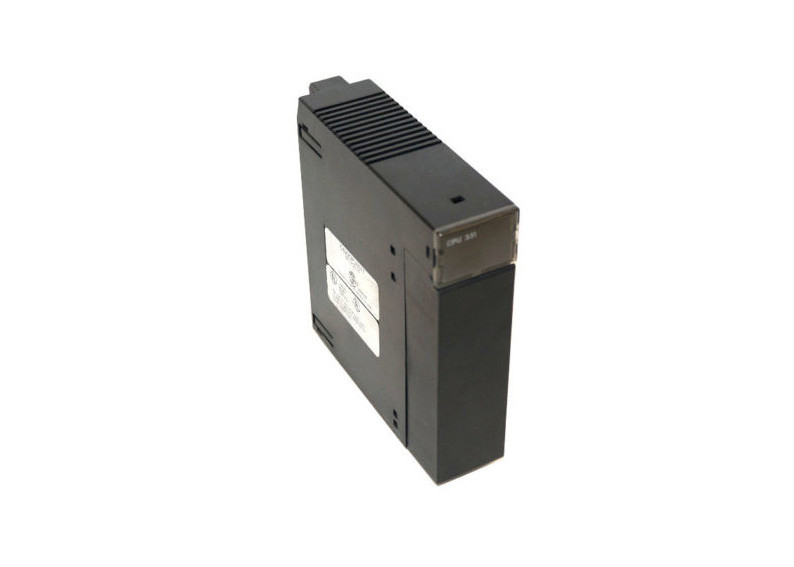

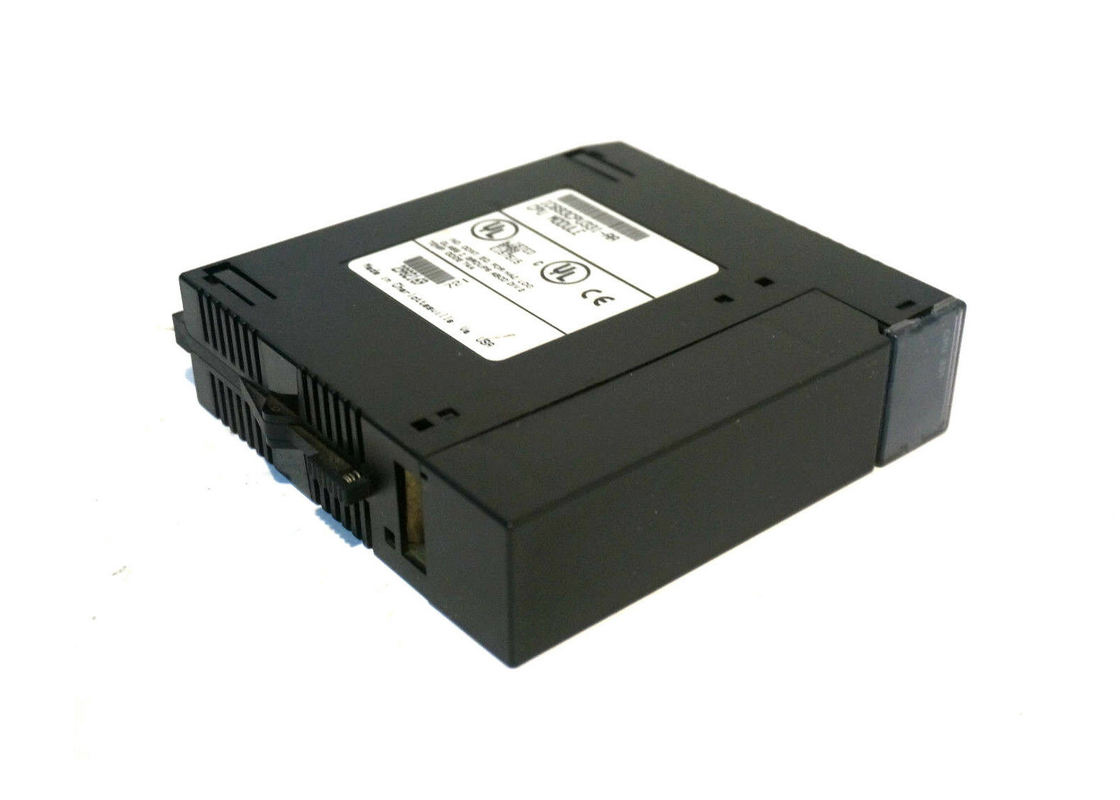

Γενικός: Το IC693CPU331 είναι μια ενιαία ενότητα αυλακώσεων ΚΜΕ. Η κοινοπραξία εταιριών αυτοματοποίησης της Γερμανίας Fanuc, επίσης γνωστή ως αυτοματοποίηση της Γερμανίας και τμήμα ελέγχου, είναι ο κατασκευαστής αυτής της ενότητας.
Baseplates: Ένα ενιαίο σύστημα μπορεί να υποστηρίξει μέχρι 5 baseplates, τα οποία περιλαμβάνουν ένα baseplate για ΚΜΕ και τέσσερα μακρινά και baseplates επέκτασης.
Δύναμη: Αυτή η ΚΜΕ απαιτεί ένα φορτίο 350 milliamp από την παροχή ηλεκτρικού ρεύματος, η οποία πρέπει να έχει ένα ποσοστό του συνεχούς ρεύματος +5V. Με μια ταχύτητα επεξεργαστών 10 Megahertz, το IC693CPU331 χρησιμοποιεί έναν επεξεργαστή 80188. Οι περιβαλλοντικές λειτουργούσες σειρές θερμοκρασίας από 0°C σε 60°C ή 32°F σε 140°F.
Συγκεκριμένος: Το IC693CPU331 είναι μια μορφωματική ΚΜΕ, η οποία περιλαμβάνει την ΚΜΕ, ένα τσιπ μνήμης, ένα ενσωματωμένο σχετικό τσιπ κυκλωμάτων που είναι συγκολλημένο σε έναν πίνακα κυκλωμάτων, και το backplane πίνακα. Η ενότητα ΚΜΕ παρεμβάλλεται backplane, το οποίο είναι δυνατό επειδή το IC693CPU331 είναι μια βυσματωτή ενότητα. Ο χρήστης πρέπει πάντα να εγκαταστήσει την ενότητα ΚΜΕ στην αυλάκωση 1 baseplate. Μακρινό baseplate και η επέκταση είναι χαρακτηριστικά γνωρίσματα που η μορφωματική ΚΜΕ υποστηρίζει. Αυτό το πρότυπο ΚΜΕ έχει ένα ποσοστό ανίχνευσης ανά 1 Κ της λογικής, ή μπορούμε να πούμε ότι οι του Μπουλ επαφές είναι χαρακτηριστικά 0,4 χιλιοστά του δευτερολέπτου. Υπάρχει ένα μέγιστο των ψηφιολέξεων 16K της μνήμης προγράμματος διαθέσιμων για το χρήστη. Υπάρχουν επίσης 128 μπιτ που διατηρούνται για τις αναφορές στη θέση συστημάτων.
Το IC693CPU331 υποστηρίζει τους πολλαπλάσιους τρόπους επικοινωνίας συμπεριλαμβανομένου του τοπικού LAN με την υποστήριξη και Ethernet multidrop. Αυτή η ενότητα υποστηρίζει άλλες ενότητες επικοινωνίας, όπως FIP, GBC, GCM, και GCM+. IC693CPU331 επίσης υποστηρίζει τα χαρακτηριστικά γνωρίσματα συμπεριλαμβανομένης της συμπληρωματικής προμήθειας και ενός με μπαταρίες ρολογιού. Εντούτοις, διακόπτει αυτήν την περίοδο δεν υποστηρίζεται. Το RAM και EEPROM ή το EPROM (προαιρετικό) είναι οι υποστηριγμένοι τύποι αποθήκευσης μνήμης. Είναι επίσης συμβατό με PCM/CCM.
| Ταχύτητα επεξεργαστών | 10 MHZ |
| I/O σημεία | 512 |
| Μνήμη καταλόγων | 4KBytes |
| Κινητή υποδιαστολή Math | Αριθ. |
| δεκαεξάμπιτο σύστημα | Ναι |
| Επεξεργαστής |
80188 |
| Τύπος ΚΜΕ | Ενιαία ενότητα αυλακώσεων ΚΜΕ |
| Συνολικά Baseplates ανά σύστημα | 5 (1 baseplate ΚΜΕ + επέκταση 4 ή/και μακρινός) |
| Φορτίο που απαιτείται από την παροχή ηλεκτρικού ρεύματος | 350 milliamps από +5 VDC τον ανεφοδιασμό |
| Ταχύτητα επεξεργαστών | 10 MegaHertz |
| Τύπος επεξεργαστών | 80188 |
| Λειτουργούσα θερμοκρασία | 0 έως 60 βαθμοί Γ (32 έως 140 βαθμοί Φ) περιβαλλοντικού |
| Χαρακτηριστικό ποσοστό ανίχνευσης | 0,4 χιλιοστά του δευτερολέπτου ανά 1K της λογικής (του Μπουλ επαφές) |
| Μνήμη προγράμματος χρηστών (μέγιστο) | 16K ψηφιολέξεις |
| Ιδιαίτερα σημεία εισαγωγής - %I | 512 |
| Ιδιαίτερα σημεία παραγωγής - %Q | 512 |
| Ιδιαίτερη σφαιρική μνήμη - %G | 1280 μπιτ |
| Εσωτερικές σπείρες - %M | 1024 μπιτ |
| Προσωρινές) σπείρες παραγωγής (- %T | 256 μπιτ |
| Αναφορές θέσης συστημάτων - %S | 128 μπιτ (%S, %SA, %SB, %SC - 32 μπιτ κάθε) |
| Μνήμη καταλόγων - %R | 2048 λέξεις |
| Αναλογικές εισαγωγές - %AI | 128 λέξεις |
| Αναλογικά αποτελέσματα - %AQ | 64 λέξεις |
| Κατάλογοι συστημάτων (για τον πίνακα αναφοράς που βλέπει μόνο μην μπορέστε να παραπεμφθείτε στο πρόγραμμα λογικής χρηστών) | 16 λέξεις (%SR) |
| Χρονόμετρα/μετρητές | 680 |
| Κατάλογοι μετατόπισης | ναι |
| Ενσωματωμένοι λιμένες | 1 (συνδετήρας χρήσεων στην παροχή ηλεκτρικού ρεύματος PLC). Υποστηρίξεις snp/snp-Χ πρωτόκολλα σκλάβων. Απαιτεί CMM ενότητα για τον κύριο snp/snp-Χ, CCM, ή την υποστήριξη σκλάβων RTU Ενότητα PCM για την κύρια υποστήριξη RTU. |
| Επικοινωνίες | Τοπικό LAN - Υποστηρίζει multidrop. Επίσης υποστηρίζει Ethernet, FIP, Profibus, GBC, GCM, ενότητες επιλογής GCM+. |
| Συμπληρωματική προμήθεια | ναι |
| Υποστηριγμένο μπαταρία ρολόι | ναι |
| Διακόπτει | αριθ. |
| Τύπος αποθήκευσης μνήμης | RAM και προαιρετικό EPROM ή EEPROM |
| PCM/CCM συμβατότητα | Ναι |
