Γερμανία Fanuc Ic693cpu313, ενσωματωμένη ΚΜΕ, λογισμικό προγραμματισμού, 5-που αυλακώνεται

Γερμανία Fanuc Ic693cpu313, ενσωματωμένη ΚΜΕ, λογισμικό προγραμματισμού, 5-που αυλακώνεται

Περιγραφή προϊόντων

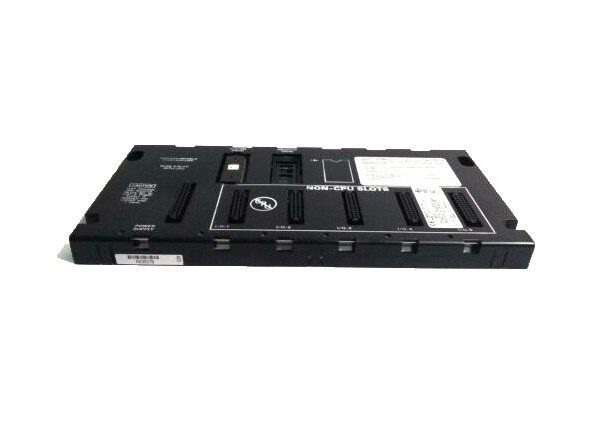

Η Γερμανία Fanuc IC693CPU313 είναι μια ενσωματωμένη ΚΜΕ με 5 αυλακωμένο baseplate που περιέχει ενιαίο baseplate ανά σύστημα. Αυτή η ενότητα φθάνει σε μια ταχύτητα επεξεργασίας 10 MHZ με τον επεξεργαστή 80188. Η δύναμη που απαιτείται για να εκτελέσει τη λειτουργία της είναι 5 VDC και το ρεύμα που σύρεται από αυτήν την ενότητα είναι 430 μΑ. Αυτή η λειτουργία αυτής της ενότητας συμβαίνει σε μια σειρά θερμοκρασίας από 0°C σε 60 °C.

Στο IC693CPU313 παρέχεται μια μέγιστη μνήμη χρηστών 12 KB για τον προγραμματισμό που διατίθεται στους διάφορους τύπους μνήμης. Η μνήμη χρηστών που συνδέεται με την αναλογική εισαγωγή (%AI) και την αναλογική παραγωγή (%AO) είναι 64 λέξεις και 32 λέξεις αντίστοιχα. Αυτή η ενότητα απαιτεί 128 μπιτ της μνήμης για την αναφορά της θέσης συστημάτων την οποία κάθε υπο--μνήμη δακτυλογραφεί απαιτεί 32 μπιτ. Η μνήμη διατίθεται επίσης για τους καταλόγους συστημάτων (%SR) 16 λέξεων. Η μνήμη καταλόγων έχει επίσης το μέγιστο διάστημα για την αποθήκευση μέχρι 1024 λέξεων των στοιχείων. Η μνήμη που συνδέεται με τις εσωτερικές σπείρες (%M) και τις προσωρινές σπείρες παραγωγής (%T) είναι 1024 μπιτ και 264 μπιτ αντίστοιχα. Η κύρια μνήμη στο IC63CPU313 είναι ιδιαίτερη σφαιρική μνήμη (%G) που είναι 1280 μπιτ.

Η επικοινωνία με άλλες ενότητες γίνεται μέσω του τοπικού LAN που υποστηρίζει multidrop. Το IC693CPU313 υποστηρίζει επίσης τις προαιρετικές ενότητες όπως GCM, GCM+, Ethernet, Profibus, FIP, GBC, κ.λπ. Η αποθήκευση μνήμης που χρησιμοποιείται σε αυτήν την ενότητα είναι RAM ή EPROM. Αυτή η ενότητα μπορεί να επιτύχει ένα ποσοστό ανίχνευσης 0,6 milliseconds/1K και της παρέχεται ένας ενιαίος ενσωματωμένος λιμένας που υποστηρίζει το πρωτόκολλο όπως ο σκλάβος SNP και ο σκλάβος snp-Χ.

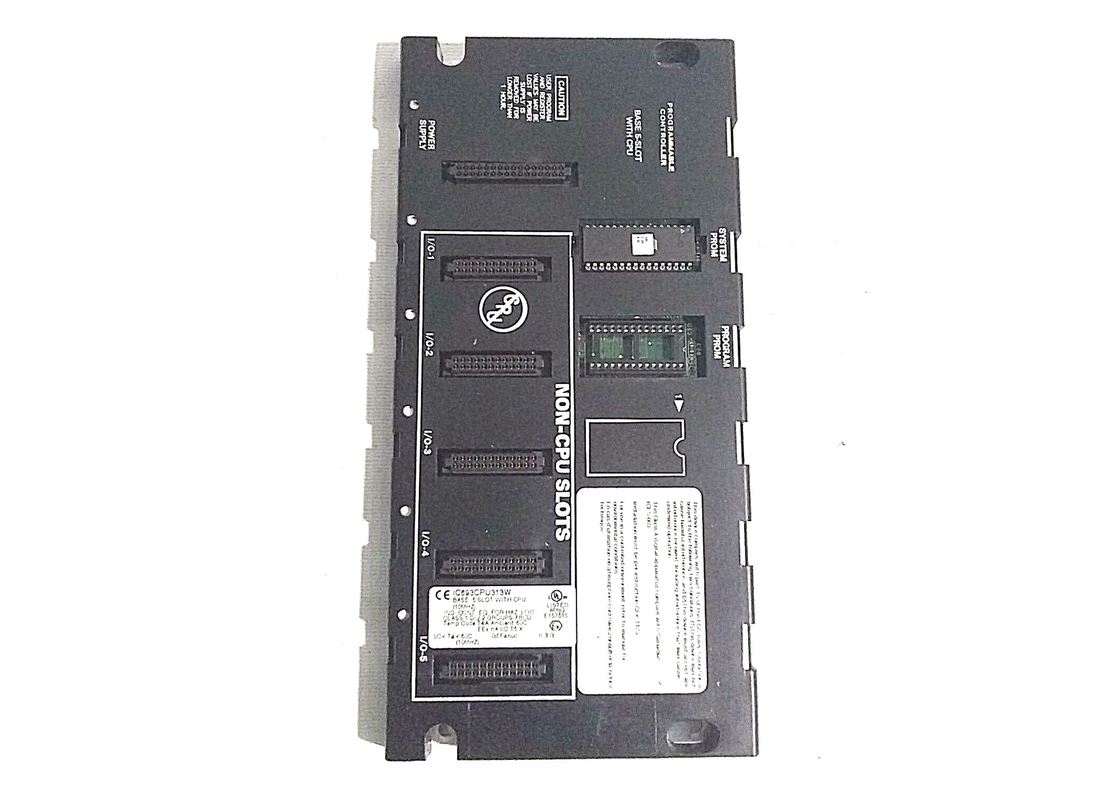

Το IC693CPU313 ΚΜΕ είναι μια Γερμανία ενσωματωμένη Fanuc ΚΜΕ από τη γραμμή σειράς 90-30. Είναι backplane ΚΜΕ με μια ενότητα ΚΜΕ που ενσωματώνεται άμεσα σε το. Η ενσωματωμένη IC693CPU313 ΚΜΕ λειτουργεί με μια ταχύτητα επεξεργαστών 10 Megahertz και ο επεξεργαστής του είναι επεξεργαστής 80188. Είναι μια στροβιλο ΚΜΕ. Baseplate της ενσωματωμένης IC693CPU313 ΚΜΕ έχει μόνο 5 αυλακώσεις για τις ενότητες (συν 1 αυλάκωση στην ακροαριστερή πλευρά που είναι μόνο για τη φιλοξενία των παροχών ηλεκτρικού ρεύματος.) Εντούτοις, μπορεί να συνδέσει με άλλα είδη baseplates όπως μακρινά baseplates και baseplates επέκτασης σε έναν ελεγκτή λογικής σειράς 90-30 προγραμματίσημο ή ένα PLC, και αυτά τα baseplates θα παράσχουν τις πρόσθετες αυλακώσεις για τις ενότητες. Η ενσωματωμένη IC693CPU313 ΚΜΕ δεν μπορεί να συνδεθεί με PCM και CCM συσκευές, αλλά μπορεί να προσαρμόσει τις περισσότερες ενότητες επιλογής και τις I/O ενότητες.

Η σειρά 90-30 ενσωματωμένη IC693CPU313 ΚΜΕ της Γερμανίας Fanuc έχει μόνο 1 λιμένα επικοινωνίας. Αυτός ο λιμένας επικοινωνίας επιτρέπει στην ενσωματωμένη ΚΜΕ για να επικοινωνήσει με άλλες συσκευές μέσω του πρωτοκόλλου σκλάβων SNP και του πρωτοκόλλου σκλάβων snp-Χ. Οι τύποι μνήμης που η ενσωματωμένη IC693CPU313 ΚΜΕ μπορεί να υποστηρίξει περιλαμβάνουν το RAM, και το EPROM ή EEPROM για τις εξειδικευμένες εφαρμογές. Η περιβαλλοντική λειτουργούσα σειρά θερμοκρασίας για αυτό το ενσωματωμένο backplane ΚΜΕ είναι από 0 έως 60 βαθμούς Κελσίου ή από 32 έως 140 βαθμούς Fahrenheit. Αυτή η ΚΜΕ δεν μπορεί να υποστηρίξει την κινητή υποδιαστολή math. Η σειρά 90-30 ενσωματωμένη IC693CPU313 ΚΜΕ σύρει 430 milliamps του ρεύματος σε 5 ΣΥΝΕΧΈΣ backplane βολτ τάσης. Μπορεί να επικοινωνήσει με άλλες ενότητες μέσω του τοπικού LAN που υποστηρίζει μια οργάνωση πολυ-πτώσης.

Τεχνικές προδιαγραφές

Τεχνικές προδιαγραφές για IC693CPU313
