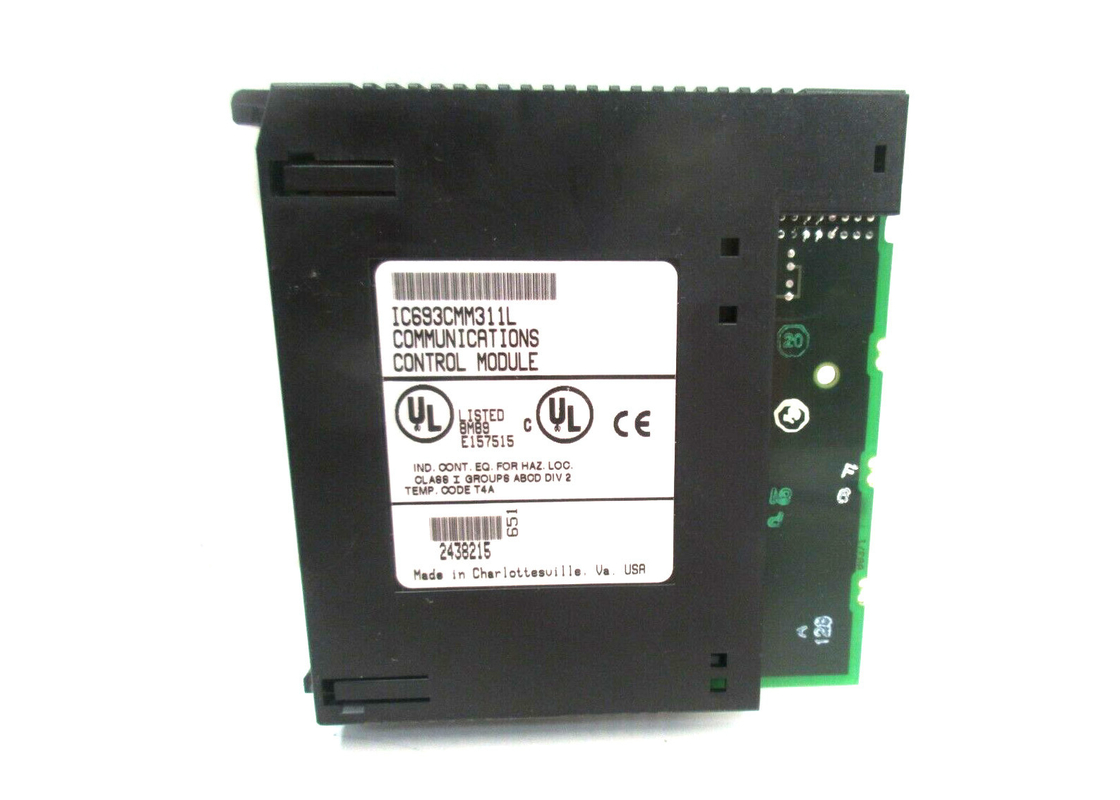

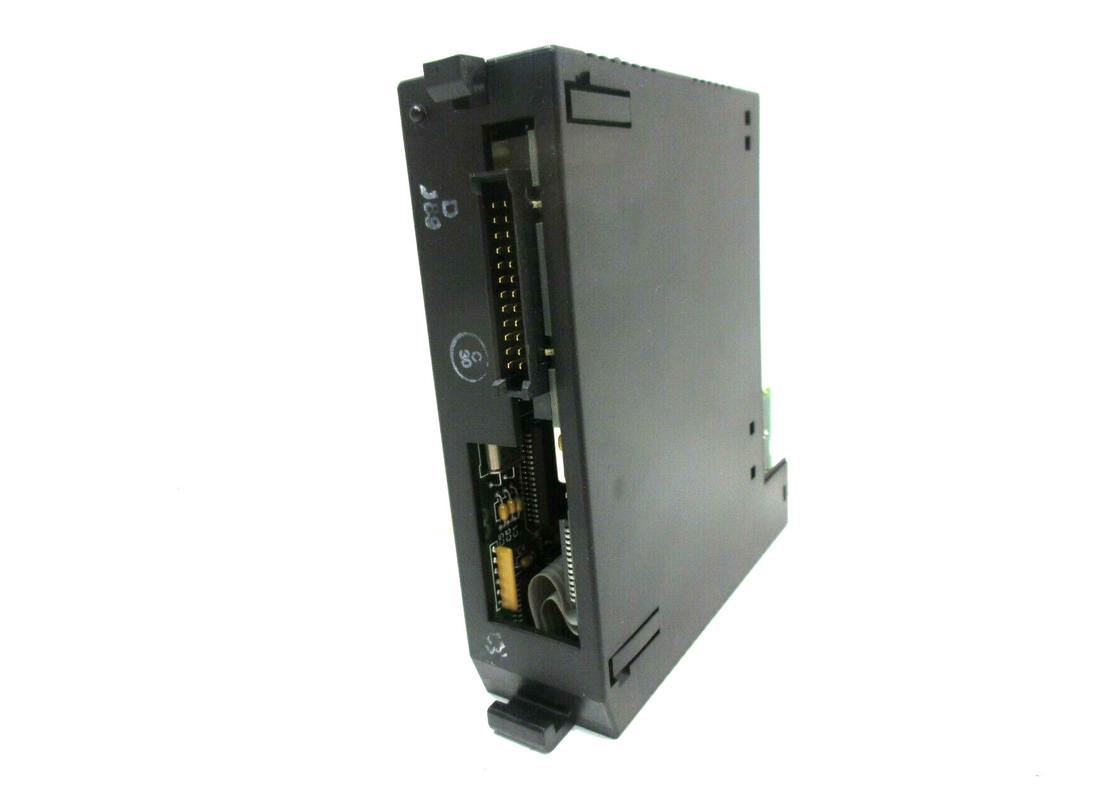

Γερμανία FANUC IC693CMM311, ενότητα συνεπεξεργαστών επικοινωνιών, σειρά 90-30

Γερμανία FANUC IC693CMM311, ενότητα συνεπεξεργαστών επικοινωνιών, σειρά 90-30

Περιγραφή προϊόντων

Η Γερμανία Fanuc IC693CMM311 είναι μια ενότητα συνεπεξεργαστών επικοινωνιών. Αυτό το συστατικό παρέχει έναν συνεπεξεργαστή υψηλής επίδοσης για όλη τη σειρά 90-30 μορφωματικές ΚΜΕ. Δεν μπορεί να χρησιμοποιηθεί με τις ενσωματωμένες ΚΜΕ. Αυτό καλύπτει τα πρότυπα 311, 313, ή 323. Αυτή η ενότητα υποστηρίζει τη Γερμανία Fanuc CCM πρωτόκολλο επικοινωνιών, το πρωτόκολλο SNP και το πρωτόκολλο επικοινωνιών σκλάβων RTU (Modbus). Είναι δυνατό να διαμορφωθεί η ενότητα που χρησιμοποιεί το λογισμικό διαμόρφωσης. Εναλλακτικά, οι χρήστες μπορούν να επιλέξουν μια οργάνωση προεπιλογής. Έχει δύο τμηματικούς λιμένες. Ο λιμένας 1 υποστηρίζει rs-232 εφαρμογές ενώ ο λιμένας 2 υποστηρίζει είτε rs-232 είτε rs-485 εφαρμογές. Και οι δύο λιμένες συνδέονται με καλώδιο στον ενιαίο συνδετήρα της ενότητας. Για το λόγο αυτό, η ενότητα έχει παρασχεθεί ένα wye καλώδιο (IC693CBL305) προκειμένου να χωριστούν οι δύο λιμένες για να καταστήσει την καλωδίωση ευκολότερη.

Είναι δυνατό να χρησιμοποιηθούν μέχρι 4 ενότητες συνεπεξεργαστών επικοινωνιών σε ένα σύστημα που έχει μια ΚΜΕ 331 ή ανωτέρω. Αυτό μπορεί μόνο να γίνει μέσω baseplate ΚΜΕ. Στις εκδόσεις πριν από 4,0, αυτή η ενότητα παρουσιάζει μια ειδική περίπτωση όταν διαμορφώνονται και οι δύο λιμένες ως συσκευές σκλάβων SNP. Η αξία ταυτότητας – 1 σε ένα Cancel αίτημα διαγραμμάτων δεδομένων που παραλαμβάνεται σε καθεμία συσκευή σκλάβων θα καταλήξει όλα τα καθιερωμένα διαγράμματα δεδομένων και στις δύο συσκευές σκλάβων μέσα στο ίδιο CMM. Αυτό είναι διαφορετικό σε μια ενότητα CMM711, η οποία δεν έχει καμία αλληλεπίδραση μεταξύ των διαγραμμάτων δεδομένων που καθιερώνονται στους τμηματικούς λιμένες. Η έκδοση 4.0 του IC693CMM311, που απελευθερώθηκε τον Ιούλιο του 1996, έλυσε το ζήτημα. Οι παλαιότερες εκδόσεις της ενότητας που έχουν αυτό το πρόβλημα παρακαλώ μας έρχονται σε επαφή με για τις επισκευές.

Η ενότητα συνεπεξεργαστών επικοινωνιών της Γερμανίας Fanuc IC693CMM311 λειτουργεί ως επεξεργαστής επέκτασης που επιφορτίζεται συγκεκριμένα με την εξωτερική επικοινωνία της σειράς 90-30 μορφωματικές ΚΜΕ, ιδίως με τα 311, 313, ή 323 πρότυπα. Μερικά από τα πρωτόκολλα επικοινωνίας που υποστηρίζονται από την ενότητα συνεπεξεργαστών επικοινωνιών της Γερμανίας Fanuc IC693CMM311 είναι τα πρωτόκολλα της Γερμανίας Fanuc CCM, SNP, και RTU Modbus. Ο τμηματικός λιμένας 2 είναι σε θέση να λάβει την επικοινωνία rs-232 ή rs-485 όπως απαιτείται. Ένα χωριστά πωλημένο wye καλώδιο (αριθμός μερών IC693CBL305) απαιτείται για τη σύνδεση των rs-232 ή rs-485 πρωτοκόλλων δεδομένου ότι και τα δύο τμηματικά πρωτόκολλα μοιράζονται τον ίδιο λιμένα σύνδεσης. Ο τμηματικός λιμένας 1 αφιερώνεται αποκλειστικά σε rs-232 εφαρμογές. Η λειτουργούσα εκτίμηση τάσης είναι 5 βολτ ΣΥΝΕΧΗ και προέρχεται από backplane PLC, και η τρέχουσα εκτίμηση είναι 400 milliamps.

Η ενότητα συνεπεξεργαστών επικοινωνιών της Γερμανίας Fanuc IC693CMM311 είναι απλή να διαμορφωθεί με τη χρησιμοποίηση των ιδιόκτητων φορητών εργαλείων διαμόρφωσης ή του ιδιόκτητου λογισμικού σε ένα προσωπικό Η/Υ με μια κάρτα PCI. Ο μόνος ορατός δείκτης LEDs παρόν στην ενότητα συνεπεξεργαστών επικοινωνιών είναι οι οδηγήσεις «ΕΝΟΤΗΤΑΣ ΕΝΤΆΞΕΙ», και η θέση LEDs και των δύο τμηματικών λιμένων. Οι οδηγήσεις «ΕΝΟΤΗΤΑΣ ΕΝΤΆΞΕΙ» για την ενότητα συνεπεξεργαστών επικοινωνιών της Γερμανίας Fanuc IC693CMM311 θα είναι κλειστές εάν η ενότητα δεν είναι σε λειτουργία, θα είναι ανοικτή πότε η ενότητα λειτουργεί σωστά, και θα συνεχίσει κατά τη διάρκεια των δύναμη-επάνω διαγνωστικών. Όλες οι απαραίτητες πληροφορίες για να ελέγξουν τις πιό κοινές διαδικασίες επικοινωνίας φορτώνονται εκ των προτέρων επάνω στη συσκευή, έτσι καμία πρόσθετη προσαρμογή δεν απαιτείται για να πάρει την ενότητα σε υπηρεσία αμέσως μετά από να ανοίξει τις.

Τεχνικές προδιαγραφές
