Ευφυής ενότητα της Γερμανίας FANUC IC693CMM301 για το PLC σειράς 90-30

GE FANUC IC693CMM301 έξυπνη μονάδα για τον PLC σειράς 90-30

Περιγραφή του προϊόντος

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCsΜε τη χρήση των ελεγκτών Genius Bus, τα PLC της σειράς 90-70, της σειράς έξι και της σειράς πέντε μπορούν εύκολα να επικοινωνούν. 0-32 συσκευές μπορούν να συνδεθούν σε ένα Genius Bus.Το Genius συνδέεται με το τερματικό πίνακα στο μπροστινό μέρος της μονάδας GCMΓια να εξασφαλιστεί η υψηλή απόδοση του IC693CMM301, η συσκευή μπορεί να χρησιμοποιηθεί για την επεξεργασία δεδομένων.η μονάδα πρέπει να είναι εγκατεστημένη στην βάση της CPUΤο Genius Communication Module μπορεί να χρησιμοποιηθεί για πολλές εφαρμογές, όπως η παρακολούθηση δεδομένων από έναν βιομηχανικό υπολογιστή και η ομαδική επικοινωνία μεταξύ συσκευών στο λεωφορείο.

Το λεωφορείο IC693CMM301 Genius Communications χρησιμοποιεί ένα ανοσολογικό δίκτυο θορύβου ώστε να προσφέρει ταχεία μετάδοση δεδομένων δεδομένων ελέγχου σε πραγματικό χρόνο.Οι PLC της σειράς 90-30 είναι σε θέση να συνδεθούν μεταξύ τους μέσω μιας σειράς Genius I / O με τη βοήθεια ενός τυλιγμένου ζεύγουςΓια να εξασφαλιστεί η καλή απόδοση του συστήματος, είναι σημαντικό να χρησιμοποιείται το κατάλληλο καλώδιο.Οι ενότητες επικοινωνίας Genius έχουν LED δείκτες που βρίσκονται στο μπροστινό μέρος. Κατά τις συνήθεις λειτουργίες, ενεργοποιείται για να δείχνει την κατάσταση λειτουργίας της μονάδας.COM εμφανίζει την κατάσταση του Genius επικοινωνιακού λεωφορείουΟ δείκτης αυτός παραμένει συνεχώς ανοιχτός, υποδεικνύοντας ότι το λεωφορείο λειτουργεί σωστά.Ο δείκτης αναβοσβήνει και τελικά ξεσπάει δείχνοντας ότι υπάρχουν σφάλματα λεωφορείου και καμία επικοινωνία από τον PLCΜέχρι και οκτώ Ενισχυμένες Μονάδες Επικοινωνιών Genius μπορούν να χρησιμοποιηθούν σε ένα σύστημα PLC σειράς 90-30.Η ποσότητα των κυκλωμάτων I/O που εξυπηρετούνται από ένα μόνο Genius bus εξαρτάται από τις διάφορες μορφές συσκευών I/O που χρησιμοποιούνται και την ποσότητα αποθήκευσης μνήμης στην CPU.

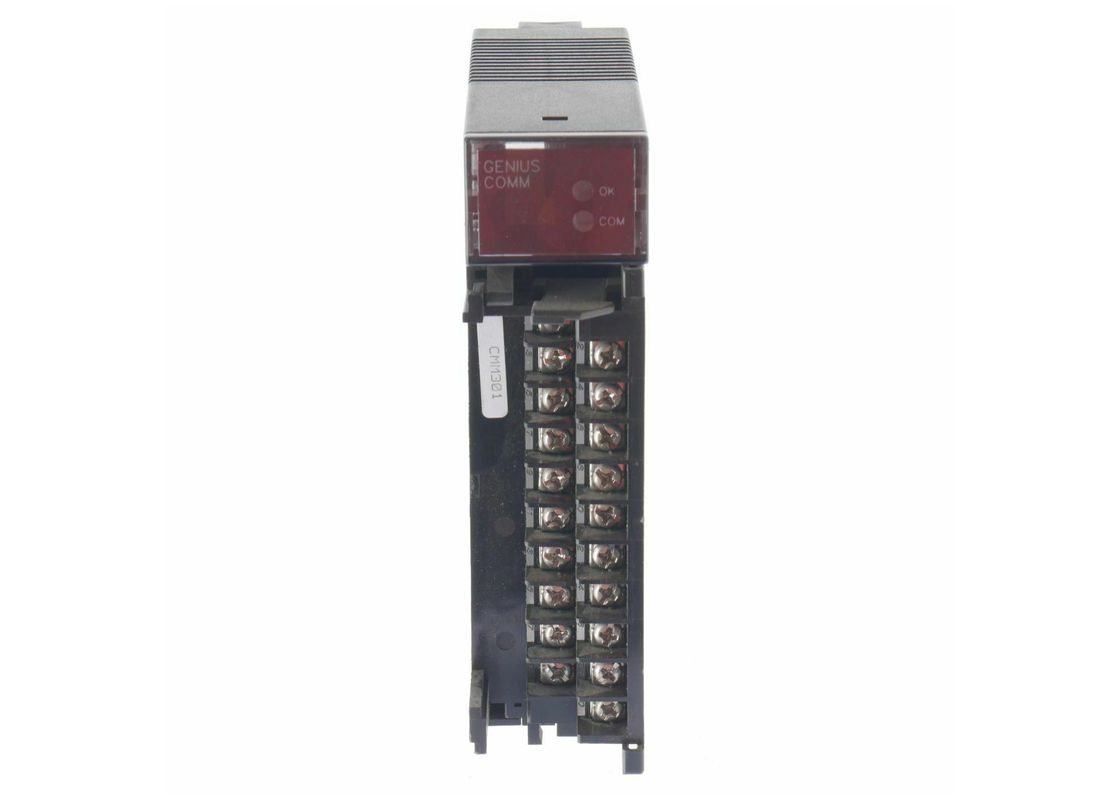

Το GE Fanuc IC693CMM301 Genius Communications Module μπορεί να ανταλλάσσει μέχρι και 32 bytes ή 256 bits δεδομένων συνολικά.Είναι εύκολο να συνδέσετε το IC693CMM301 Genius Communications Module με την πίσω πλάκα του PLC που το φιλοξενείΗ ενότητα αυτή δεν έχει jumpers ή DIP διακόπτες, έτσι πρέπει να ρυθμιστεί με ένα φορητό προγραμματιστή ή με το κατάλληλο λογισμικό προγραμματισμού συστήματος.Υπάρχουν 2 LED στο IC693CMM301 Genius Communications ModuleΤο OK LED σημαίνει ότι η μονάδα έχει ολοκληρώσει και περάσει τη δοκιμή ενεργοποίησης και ότι λειτουργεί σωστά.Το COM LED σημαίνει ότι η μονάδα έχει αρχικοποιηθεί από έναν PLC της σειράς 90-30 GE και ότι η μονάδα λαμβάνει επικοινωνίες λεωφορείουΤο COM LED θα παραμείνει ενεργό μετά την επιτυχή εκκίνηση και καθ' όλη τη διάρκεια της λειτουργίας, εκτός εάν υπάρχει σημαντικά υψηλός αριθμός σφαλμάτων, οι οποίοι θα προκαλέσουν το COM LED να αναβοσβήνει.

Τεχνικές πληροφορίες
