Γερμανία FANUC IC693CHS398, baseplate επέκτασης 5 αυλακώσεων, ενότητα σειράς 90-30

Περιγραφή του προϊόντος

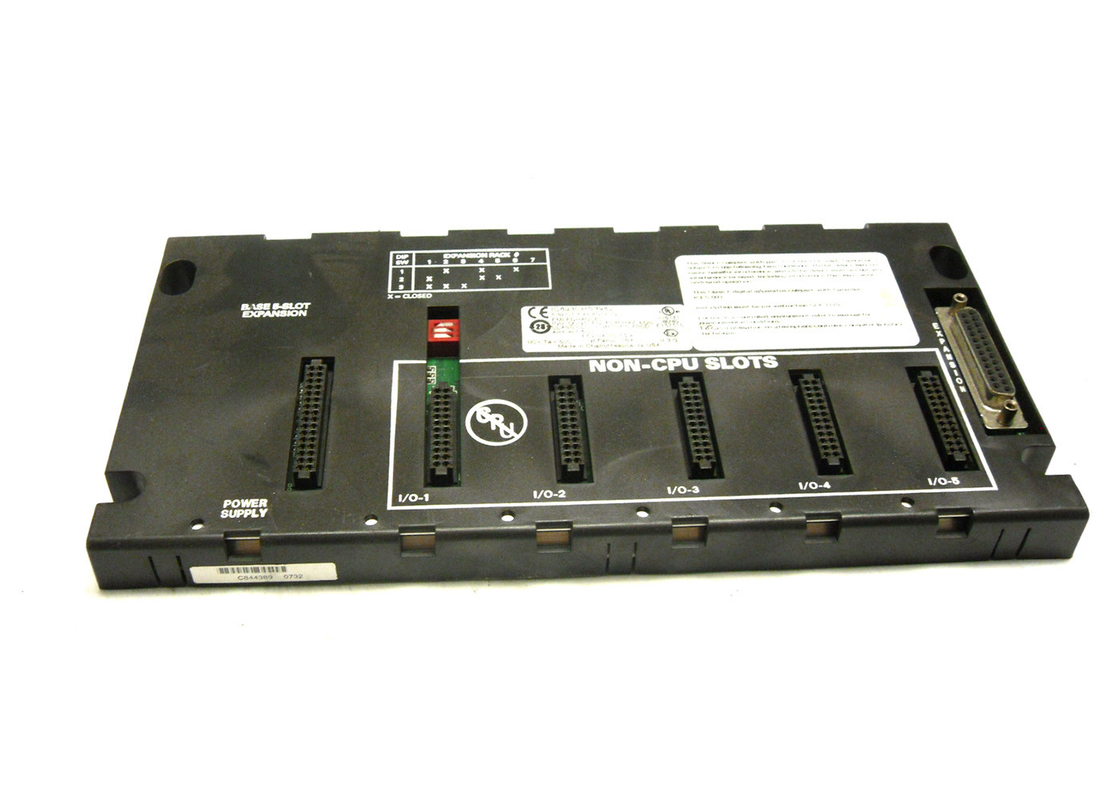

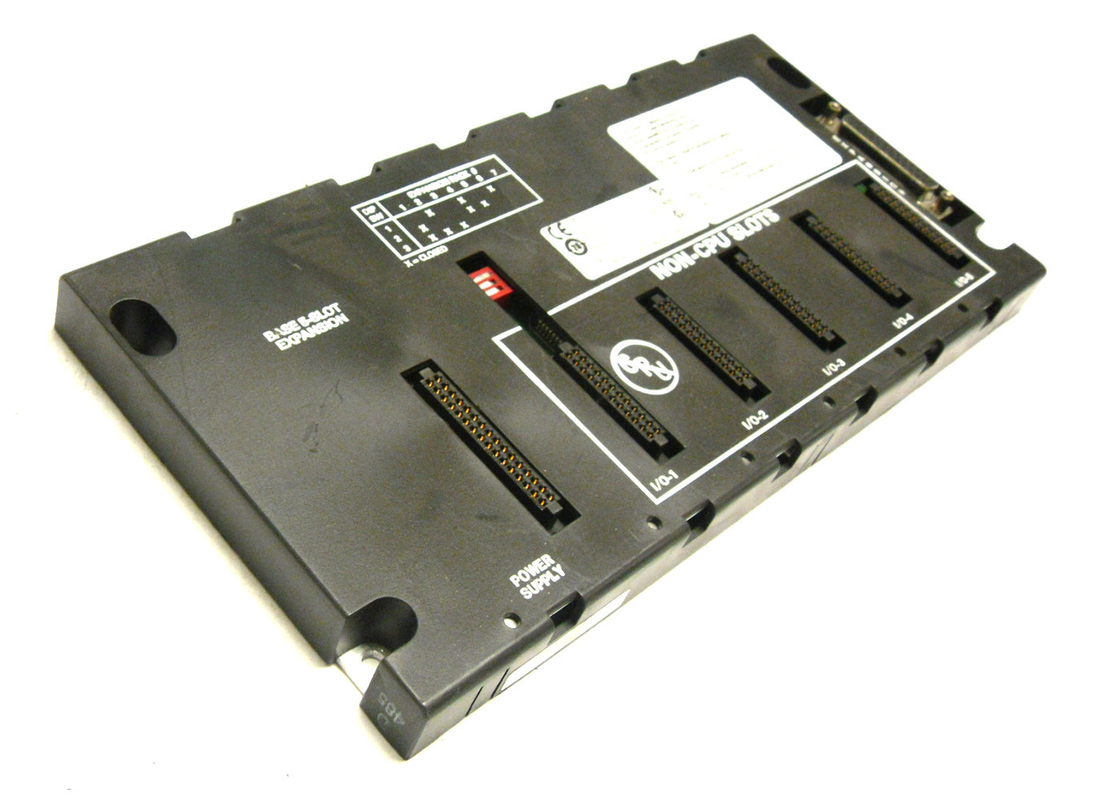

Το GE Fanuc IC693CHS398 είναι μια βάση επέκτασης 5 slots. Η μονάδα αυτή έχει σχεδιαστεί για χρήση με τη μονάδα GE Series 90-30. Όπως και η έκδοση 10 slots, (IC693CHS392), υπάρχουν μερικά χαρακτηριστικά και κατευθυντήριες γραμμές που πρέπει να ληφθούν υπόψη κατά τη χρήση αυτής της βάσης.Πρώτα απ' όλα, μια απομακρυσμένη βάση δεν μπορεί να είναι μια αυτόνομη μονάδα.Αντ 'αυτού, πρέπει να συνδεθεί με ένα σύστημα που έχει μια CPU. Αυτή η CPU μπορεί να είναι μέρος ενός προγραμματιζόμενου λογικού ελεγκτή (PLC) ή μπορεί να είναι σε έναν προσωπικό υπολογιστή.ο υπολογιστής πρέπει να διαθέτει κάρτα διεπαφής προσωπικού υπολογιστήΔεύτερον, μπορεί να υπάρχουνΣυνολικά όχι περισσότερα από 50 πόδια καλωδίων διασύνδεσης μεταξύ της βάσης του CPU και των βάσεων επέκτασης.

Ο τύπος της CPU στο σύστημα θα καθορίσει τον αριθμό των απομακρυσμένων πλακών βάσης που μπορούν να χρησιμοποιηθούν.Για όλες τις CPU με αριθμό 350 και άνω, ο μέγιστος αριθμός των πλακών βάσης είναι 7. Το απομακρυσμένο πλάνο πίσω αυτού του συστήματος δεν μπορεί να υποστηρίξει τις ακόλουθες προαιρετικές ενότητες - PCM, CMM, ADC και BEM330.πρέπει να είναι τοποθετημένα σε βάση CPU.Όλες οι υπόλοιπες προαιρετικές μονάδες και οι μονάδες Ε/Υ μπορούν να τοποθετηθούν σε οποιοδήποτε τύπο πλάκας βάσης.

Οι απομακρυσμένες πλακέτες βάσης έχουν το ίδιο μέγεθος με τις πλακέτες βάσης επέκτασης.Σε κάθε απομακρυσμένη βάση στο δεξί άκρο υπάρχει ένας 25 πιν θηλυκός D-τύπος σύνδεσμος επέκτασης, Κάθε 5-slot απομακρυσμένη baseplate έχει ένα Rack Number Selection DIP διακόπτη. Κατά την εγκατάσταση,είναι απαραίτητο να συνδέονται όλες οι ενότητες επέκτασης σε κοινό έδαφος.

Τεχνικές προδιαγραφές

Τεχνικές πληροφορίες

Πίνακες βάσης επέκτασης

• Μπορεί να υπάρξειΌχι πια.από ένα σύνολο 50 πόδια (15 μέτρα) του καλωδίου διασύνδεση πλακέτες βάσης επέκτασης και το CPUΠλακέτα βάσης.

• Μια πλακέτα βάσης επέκτασης δεν μπορεί να στέκεται μόνη της. Πρέπει να συνδεθεί με ένα σύστημα που έχει CPU.Η CPU μπορεί να βρίσκεται σε έναν PLC ή σε έναν προσωπικό υπολογιστή που είναι εξοπλισμένος με κάρτα διεπαφής προσωπικού υπολογιστή (βλέπε κεφάλαιο11)

• Ο μέγιστος αριθμός πλακών βάσης επέκτασης που επιτρέπεται ανά σύστημα εξαρτάται από τον τύπο της CPU με την οποία χρησιμοποιούνται.7.

• Κάθε πλακέτα βάσης επέκτασης έχει 25 καρφίτσες θηλυκό σύνδεσμο επέκτασης λεωφορείου I / O τύπου D Εγκαταστημένο στο του Σωστά. τέλος για σύνδεση να Άλλα Πίνακες βάσης.

• ΔιαθέσιμοσεΔύο.εκδόσεις·Πεντάδα(IC693CHS398)καιΔέκα σχισμές (IC693CHS392)

• ΈναΠίσω πλάνο επέκτασηςδεν έχειυποστήριξηΤοΑκολουθώντας έξυπνοεπιλογήενότητες:PCM, ADC,BEM330,καιΑυτές οι ενότητες πρέπει νανα είναιΕγκαταστημένοσεΑCPUΠλακέτα βάσης.Όλα Άλλα Εισαγωγή/Εξόδου και επιλογή Μονάδες μπορεί να είναι Εγκαταστημένο σε Οποιαδήποτε Τύπος του Στάβλος.

• Όλες οι πλακέτες βάσης επέκτασης πρέπει να συνδέονται σε κοινό έδαφος (βλέπε κεφάλαιο “Εγκατάσταση” για τιςλεπτομέρειες).

• Οι βάσεις επεκτάσεων έχουν το ίδιο φυσικό μέγεθος, χρησιμοποιούν τον ίδιο τύπο τροφοδοσίας, και υποστήριξη Το Το ίδιο. Εισαγωγή/Εξόδου και επιλογή Μονάδες ως Το Απόσταση Πίνακες βάσης.

• Κάθε Επέκταση Πλακέτα βάσης έχει Α Κεραμίδας Αριθμός Επιλογή ΔΕΠ Κάντε αλλαγή.
